M-7026-G

제품명
M-7026-G
용도
다기능 입출력
특성
6-채널 AI, 2-채널 AO, 3-채널 DI 및 3-채널 DO
제조사
ICPDAS(대만)

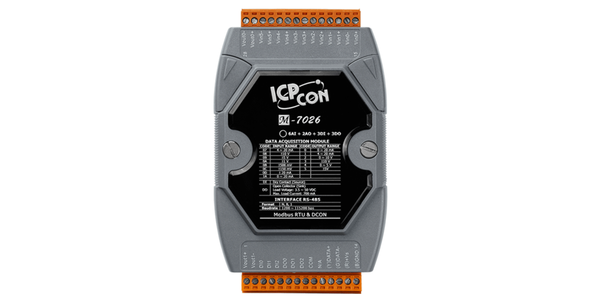

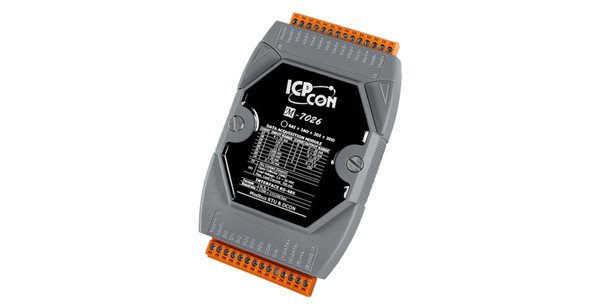

M-7026-G
6-채널 아날로그 입력, 2-채널 아날로그 출력, 3-채널 디지털 입력 및 3-채널 디지털 출력 모듈












  • ▪  다기능 (6 AI, 2 AO, 3 DI 및 3 DO)
  • ▪  고속 모드 및 일반 모드 지원
  • ▪  개별 채널 구성
  • ▪  전류 출력 오픈 와이어 감지
  • ▪  디지털 출력 과부하 및 단락 보호
  • ▪  파워 온 값 설정 (Power-on Value)
  • ▪  안전 값 설정 (Safe Value)
  • ▪  전압 입력 240 Vrms 과전압 보호
  • ▪  전압 입력/출력 점퍼 선택 가능
  • ▪  듀얼 워치 독
  • ▪  4 kV ESD 및 EFT 보호
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





M-7026은 6 개의 아날로그 입력 채널, 2 개의 아날로그 출력 채널, 3 개의 디지털 입력 채널, 3 개의 디지털 출력 채널을 포함하는 다기능 모듈입니다. 모든 아날로그 입력 (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA or 0 ~ +20 mA)에서 프로그래밍 가능 입력 범위를 제공합니다. 아날로그 출력은 +/-5 V, +/-10 V, 0 ~ +20 mA or +4 ~ +20 mA에서 12-bit이며, 모든 디지털 출력은 알람 출력으로 설정할 수 있습니다. 각 아날로그 입력은 개별 범위로 구성 할 수 있으며 240Vrms의 높은 과전압 보호 기능을 제공합니다. 전압 및 전류 입력/출력을 점퍼로 선택할 수 있습니다.




  • 빌딩 자동화
  • 공장 자동화
  • 기계 자동화
  • 원격 유지 보수
  • 원격 진단
  • 시험 장비





아날로그 입력
채널 6
배선 Differential (차동)
범위 ± 150mV, ± 500mV, ± 1V, ± 5V, ± 10V
± 20mA, 0 ~ 20mA, 4 ~ 20mA (점퍼 선택 가능)
해상도 16-bit
정확도 일반 모드 FSR의 ± 0.1 %
고속 모드 ± 0.5 % 이상
샘플링 속도 일반 모드 10 샘플/초
고속 모드 60 샘플/초 (합계)
대역폭 일반 모드 15.7 Hz
고속 모드 78.7 Hz
입력 임피던스 전압 2 MΩ
전류 140 Ω
공통 전압 보호 ± 200V
개별 채널 구성
과전압 보호 240 Vrms
과전류 보호 예, 110 VDC 에서 50 mA
가상 채널 대 채널 절연 예, 400 VDC
4 ~ 20 mA의 오픈 와이어 감지
아날로그 출력
채널 2
범위 +0 ~ +5 VDC, +0 ~ +10 VDC , ± 5 VDC, ± 10 VDC,
+0 ~ +20 mA, +4 ~ +20 mA (점퍼 선택 가능)
해상도 12-bit
정확도 FSR의 ± 0.1 %
출력 용량
전압 출력 기능
10V @ 20 mA
오픈 와이어 감지 예, 4 ~ 20mA 만 해당
파워-온 값 (Power-on Value) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능
디지털 입력 / 카운터
채널  3
유형 Dry Contact Source
Wet Contact -
Wet Contact On 전압 레벨 -
Off 전압 레벨 -
Dry Contact On 전압 레벨 Close to GND
Off 전압 레벨 Open
카운터 최대 카운트 65535 (16-bit)
최대 입력 주파수 50 Hz
최소 펄스 폭 5 ms
입력 임피던스 -
채널 간 절연 -
과전압 보호 -
안전 값 (Safe Value) 예, 프로그래밍 가능
디지털 출력
출력 채널 3
유형 Open Collector
Sink/Source (NPN/PNP) Sink
부하 전압 + 3.5 VDC ~ + 50 VDC
최대 부하 전류 700 mA/채널
과전압 보호 60 VDC
과부하 보호
단락 보호
파워-온 값 (Power-on Value) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능





통신
인터페이스 RS-485
RS-485 바이어스 저항 No (Bias 제공하려면 RS-485 마스터가 필요합니다.)
Format N, 8, 1
전송 속도 1200 ~ 115200 bps
프로토콜 Modbus RTU, DCON
듀얼 워치 독 예, 모듈 (1.6 초), 통신 (프로그램 가능)
LED 표시기 / 디스플레이
시스템 LED 표시기 예, 전원/통신 표시 LED 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드- to-로직 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 터미널에 대해 ± 4kV 접점
임의 포인트의 경우 ± 8kV 공기
EFT (IEC 61000-4-4) 전력선의 경우 ± 4kV
서지 (IEC 61000-4-5) 전력선의 경우 ± 3kV
전원
역 극성 보호
입력 범위 10 ~ 30 VDC
소비 전력 1.8W
기계적
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ + 75 °C
보관 온도 -40 ~ + 85 °C
습도 10 ~ 95 % RH, 비 응축





M-7026-G CR 6-채널 아날로그 입력, 2-채널 아날로그 출력, 3-채널 디지털 입력 및 3-채널 디지털 출력 모듈 with DCON, Modbus 프로토콜 (회색 커버) (RoHS)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
