WP-9000-CE7 시리즈는 ICP DAS사의 차세대 Windows CE 7.0 기반 PAC(Programmable Automatuion comtroller)입니다.
XP-9000-CE7에는Windows CE 7.0 운영 체제를 실행하는 Cortex-A8 (1.0GHz) CPU, 다양한 입력/출력 포트 (VGA, USB, 이더넷, RS-232/RS-485) 및 2/4/8 확장 I/O 슬롯이 장착되어 있습니다. 고성능 I-9K 시리즈 Parallel I/O 모듈 및 I-97K 시리즈 Serial I/O 모듈을 사용하여 통합할 수 있습니다.
Windows CE 7.0 운영 제체는 실시간 기능, 작은 코어 크기, 빠른 부팅 속도, 더 깊은 수준의 인터럽트 처리, 우수한 제어 및 저렴한 비용을 포함하여 많은 장점을 가지고 있습니다. WP-9000-CE7에서 Windows CE 7.0을 사용하면 Visual Basic.NET, Visual C #, Embedded Visual C ++, SCADA 소프트웨어, Soft PLC 등과 같은 PC 기반 제어 소프트웨어를 실행할 수 있습니다.
FTP 서버는 애플리케이션을 업로드하거나 데이터를 다운로드 하는데 사용됩니다. VCEP는 WP-9000-CE7을 관리하도록 설계되었습니다. VCEP는 이더넷을 통해 PC와 WP-9000-CE7 사이의 모든 움직임 (스크린, 키보드 및 마우스 동작)을 동기화 할 수 있습니다. FTP 서버와 VCEP를 사용하면 이더넷을 통해 WP-9000-CE7을 원격으로 업데이트하고 관리 할 수 있습니다.
CPU 모듈의 가장 중요한 특징
1. Cortex-A8 (1.0 GHz)
2. 512 MB SDRAM (DDR3)
내장 VGA 포트를 일반 LCD 디스플레이에 직접 연결 할 수 있습니다. 사용자가 일반 PC에서와 마찬가지로 디스플레이, 키보드 및 마우스를 사용하여 HMI 또는 SCADA software (WP-9000-CE7에서 실행)를 작동할 수 있습니다.
64-bit 하드웨어 일련 번호는 고유하고 개별적입니다. WP-9000-CE7 PAC의 모든 일련 번호는 다릅니다. 사용자는 소프트웨어에 불법 복제를 방지하기 위해 AP에 검사 메커니즘을 추가 할 수 있습니다

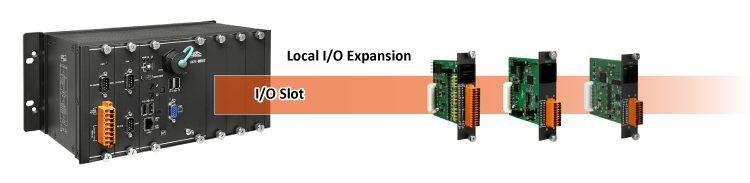

로컬 I/O 슬롯 이외에도 WP-9000-CE7은 시리얼 I/O 및 이더넷 I/O를 연결하기 위한 2개의 이더넷 포트와 여러 개의 RS-232/485 포트를 갖추고 있습니다. 로컬 슬롯에 FRnet 및 CAN 통신 모듈을 사용하면 FRnet I/O 및 CAN 장치를 쉽게 통합 할 수 있습니다.
OS 또는AP에 장애가 발생하면 시스템이 중단될 수 있습니다. 상황이 발행할 때 CPU를 자동으로 재설정하도록 설계된 두 개의 워치독(OS watchdog and AP watchdog)이 있습니다. 이러한 설계는 시스템의 신뢰성을 향상 시킵니다.
WP-9000-CE7은 2개의 Gigabit Ethernet 포트를 제공합니다. 2개의 Ethernet 포트를 사용하여 이중화 이더넷 통신(redundant Ethernet communication) 및 개별 이더넷 통신(separate Ethernet communication)을 구현할 수 있습니다. (한 개는 글로벌 이더넷, 한 개는 개인 이더넷)
WP-9000-CE7의 LAN1 포트는 튼튼한 방진 RJ-45 커넥터가 장착되어 있어서 열악한 산업 환경에서 액체 및 먼지 오염 물질을 차단하고 진동 및 충격을 방지할 수 있습니다.
WP-9000-CE7의 전원/통신 커넥터에 사용되는 스프링 클램프 단자대(spring clamp terminal block)는 진동 방지(anti-vibration), 안정적인 고정(stable clamping) 및 간편한 설치 등의 이점을 제공합니다.
WP-9000-CE7은 내구성이 뛰어난 금속 케이스를 사용하여 높은 수준의 내충격성(impact resistance) 및 내염성(flame resistance)을 제공하며, EMS 또는 기타 전기적인 노이즈에 대한 보호 기능을 강화합니다.
전원 손실로 WP-9000-CE7이 고장 나지 않도록 전원 모듈은 2개의 입력으로 설계되었습니다. WP-9000-CE7은 한 개의 전원 입력 장애가 있어도 계속 작동할 수 있으며, 정전을 알리는 릴레이 출력이 있습니다.
WP-9000-CE7은 기둥 모양의 환기공이 있는 플라스틱 박스로 되어 있어서 박스 내부의 작동 환경을 식히는데 도움이 됩니다. -25°C ~ +75°C에서 작동할 수 있습니다.
Standard WP-9000-CE7 (Windows Compact Embedded 7.0 Inside)
The controller supports following software development tools: 1. DLLs of I/O modules for VC, VS.Net 2008 2. DLLs of Modbus/RTU and Modbus/TCP for VC and VS.Net 2008 |
|||||||||
모델명 | CPU | 시스템 메모리 |
비휘발성 메모리 |
저장 | VGA 해상도 |
Ethernet 포트 |
USB 포트 | RS-232/ RS-485 |
I/O 슬롯 |
---|---|---|---|---|---|---|---|---|---|
WP-9221-CE7 | Cortex-A8, 1.0 GHz | 512 MB DDR3 SDRAM | 128 KB MRAM, 16 KB EEPROM | 256 MB Flash, 4 GB SD card |
800 x 600, 1024 x 768
|
2 | 2 | 4 | 2 |
WP-9421-CE7 | 4 | ||||||||
WP-9821-CE7 | 8 |
I-9K 및 I-97K 시리즈 모듈은 WP-9000, XP-9000, LX-9000 및 LP-9000 PAC (Programmable Automation Controller) 내에서 다양한 I/O 기능을 결합하기 위해 제공됩니다. I-9k 시리즈는 통신 속도가 빠른 병렬 인터페이스(parallel interface)를 기반으로합니다. I-97K 시리즈는 시리얼 인터페이스(serial interface)를 기반으로합니다. 두 시리즈의 차이점은 다음과 같습니다. 자세한 내용은 다음 웹 페이지를 참조하십시오.
모델명 | I-9K 시리즈 | I-97K 시리즈 |
---|---|---|
통신 인터페이스 | Parallel Bus | Serial Bus |
프로토콜 | - | DCON |
통신 속도 | Fast | Slow |
DI with Latched 기능 | - | Y |
DI with 카운터 입력 | - | Y (100 Hz) |
파워온 값 (Power on Value) | Y | Y |
안전 값 (Safe Value) | Y | Y |
AO 모듈용 프로그래머블 Slew-Rate | - | Y |
