LX-8000

제품명
LX-8000
용도
프로그래밍 가능한 자동화 컨트롤러
특성
Linux Kernel 내장
제조사
IPCDAS(대만)













오늘날 Linux는 안정성, 오픈 소스 및 무료인 특성으로 인해 많은 사용자들에게 널리 채택되었습니다. 그러면서, 점점 더 많은 회사의 지원과 충분한 개발로 인해 Linux는 현재 시장에서 가장 인기있는 OS 중 하나가 되었습니다. 또한 임베디드 시스템에서 Linux OS의 하드웨어 요구 사항은 높지 않고 386 CPU 이상 및 8MB RAM입니다. 따라서 Microsoft의 Win CE 외에도 Linux는 이미 임베디드 OS에서 또 다른 좋은 선택이되었습니다.

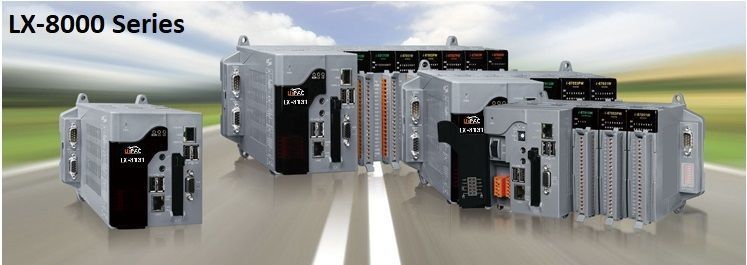

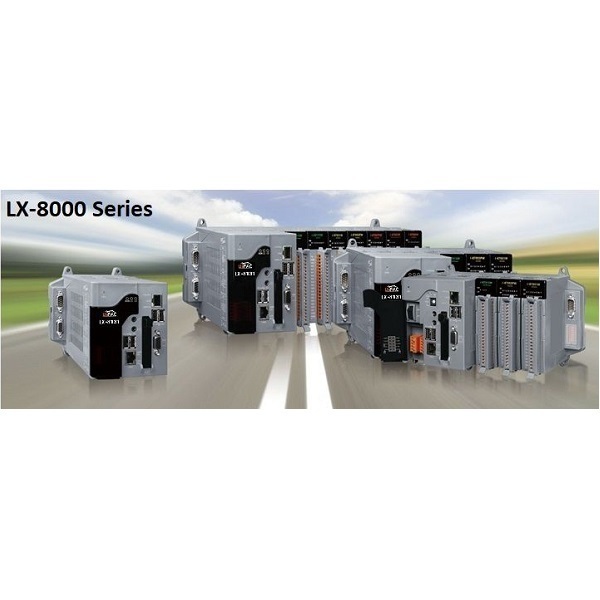

LX-8000은 ICP DAS사의 차세대 Linux 기반 PAC이며 Linux kernel 4.x 운영 체제 CPU 모듈, 다양한 통신 인터페이스(VGA, USB, 이더넷 및 RS-232/485) 및 고성능 paparallel bus 타입(high profile I-9K 시리즈) 및 serial bus 타입(high profile I-97K 시리즈) I/O 모듈용 슬롯을 갖추고 있습니다.

1세대 LX-8000과 비교하여 개선 된 CPU 성능(1.0 GHz, 쿼드 코어)이 추가되어 되었을뿐만 아니라 Linux 커널 3.x를 지원하고 이중 LAN, 중복 전원 입력은 LX-8000을 가장 강력한 시스템 중 하나로 만듭니다.



  SFTP/FTP 서버 및 SSH/Telnet 소프트웨어를 통한 원격 유지 관리 (Remote Maintenance via SFTP/FTP Server and SSH/Telnet Software)

SFTP/FTP 서버는 애플리케이션을 업로드하거나 데이터를 다운로드하는데 사용됩니다. 또한 SSH/Telnet은 LX-8000 관리를 위해 설계되었습니다. FTP 서버와 SSH/Telnet을 사용하면 이더넷을 통해 LX-8000을 원격으로 업데이트하고 관리 할 수 있습니다.

  풍부한 소프트웨어 솔루션(Rich Software Solutions)

ICP DAS사는 라이브러리 파일인 libi8k.a를 제공하는데 여기에는 I-7000/9000/97k 시리즈 모듈의 모든 기능이 포함되어 있습니다. 사용자는 LinPAC SDK를 설치하고 GNU C 언어로 LX-8000 응용 프로그램을 쉽게 개발할 수 있습니다. 그 외에도 Java를 사용하여 LinPAC 응용 프로그램을 개발할 수도 있습니다.





  강력한 CPU 모듈(Powerful CPU Module)

LX-8000에는 Linux 운영 체제를 실행하는 x86 듀얼 코어 (1.0GHz) CPU가 장착되어 있습니다.

  VGA 포트 내장(Built-in VGA Port)

내장 VGA 포트를 일반 LCD 디스플레이에 직접 연결할 수 있습니다. 사용자는 일반 PC에서와 마찬가지로 디스플레이, 키보드 및 마우스를 사용하여 HMI 또는 SCADA 소프트웨어를 작동 할 수 있습니다.


  64-bit 하드웨어 시리얼 번호(64-bit Hardware Serial Number)

64-bit 하드웨어 일련 번호는 고유하고 개별적입니다. LX-8000 PAC의 모든 일련 번호는 다릅니다. 사용자는 소프트웨어에 불법 복제를 방지하기 위해 AP에 검사 메커니즘을 추가 할 수 있습니다

  풍부한 I/O 확장 기능(Rich I/O Expansion Ability) (RS-232/485, USB, Ethernet)

로컬 I/O 슬롯 외에도 LX-8000은 시리얼 I/O 및 이더넷 I/O를 연결하기 위한 여러개의 RS-232/485 포트와 2개의 이더넷 포트를 갖추고 있습니다.  로컬 슬롯에 FRnet 및 CAN 통신 모듈을 사용하면 FRnet I/O 및 CAN 장치를 쉽게 통합 할 수 있습니다.

  듀얼 워치독 타이머(Dual Watchdog Timer)

OS 또는AP에 장애가 발생하면 시스템이 중단될 수 있습니다. 상황이 발행할 때 CPU를 자동으로 재설정하도록 설계된 두 개의 워치독(OS watchdog and AP watchdog)이 있습니다. 이러한 설계는 시스템의 신뢰성을 향상 시킵니다.

  듀얼 이더넷 포트(Dual Ethernet Ports)

LX-8000은 2개의 Gigabit Ethernet 포트를 제공합니다. 2개의 Ethernet 포트를 사용하여 이중화 이더넷 통신(redundant Ethernet communication) 및 개별 이더넷 통신(separate Ethernet communication)을 구현할 수 있습니다. (한 개는 글로벌 이더넷, 한 개는 개인 이더넷)

  이중 전원 입력(Redundant Power Inputs)

LX-8000의 전원 손실로 인한 고장을 방지하기 위해 전원 모듈은 2개의 입력으로 설계되었습니다. LX-8000은 한 개의 전원 입력 장애가 있어도 계속 작동할 수 있으며, 정전을 알리는 릴레이 출력이 있습니다.

  넓은 작동 온도 범위로 팬 없이 설계 (Fanless Design with Wide Operating Temperature Range)

플라스틱 재질의 상자에 기둥 모양의 환기공이 장착되어 상자 내부의 작업 환경을 냉각시키고 -25 °C ~ + 75 °C 사이에서 작동 할 수 있습니다.









Standard LX-8000 (Linux Kernel Inside)
컨트롤러는 다음 소프트웨어 개발 도구(software development tools)를 지원합니다 :
► LinPAC SDK for Linux environment
모델명 OS CPU 시스템
메모리

휘발성
메모리
저장 VGA
해상도
Ethernet
포트

USB
포트

RS-232/
RS-485
I/O 슬롯
LX-8031

Linux kernel 3.2
x86 CPU,
1.0 GHz,
dual-core
2 GB DDR3 SDRAM 512 KB MRAM,
16 KB EEPROM

32 GB
 Flash,
16 GB CF card

1024 x 768
2 4 5 -
LX-8131

4 1
LX-8331

3
LX-8731

7







로컬 I/O 확장 (Local I/O Expansion)





I-8k 시리즈는 통신 속도가 빠른 병렬 인터페이스(parallel interface)를 기반으로 하고, I-87K 시리즈는 저속의 시리얼 인터페이스(serial interface)를 기반으로합니다. 두 시리즈의 차이점은 다음과 같습니다. 자세한 내용은 다음 웹 페이지를 참조하십시오.

I-8K Series VS I-87K Series

I/O 모듈은 Parallel 및 Serial 2가지 타입이 있습니다. parallel 모듈 (I-8K 시리즈)은 고속 모듈이며 MCU (Main Control Unit)만 지원합니다. serial 모듈 (I-87K 시리즈)은 MCU 또는 I/O 확장 장치를 지원할 수 있습니다. 두 시리즈의 차이점은 다음과 같습니다.:
모델명 I-8K 시리즈 I-87K 시리즈
통신 인터페이스 Parallel bus Serial bus
프로토콜 - DCON
통신 속도 Fast Slow
DI with latched 기능 - Y
DI with 카운터 입력 - Y (100 Hz)
파워-온 값(Power on value) - Y
안전 값(Safe value) - Y
AO 모듈용 프로그래머블 slew-rate - Y



High Profile VS Low Profile



폼 팩터가 다른 I/O 모듈은 높은 프로파일(high profile)과 낮은 프로파일(low profile)로 분류 할 수 있습니다. 기본적으로, 품목 번호가 동일한 하이 프로파일(high profile) 및 로우 프로파일 (low profile) 모듈은 동일한 I/O 채널 번호를 갖습니다.
예를 들어, I-8054 및 I-8054W는 모두 8 DI 및 8 DO를 갖습니다.
I/O 채널 번호를 제외하고 다른 사양은 다를 수 있습니다. 사양이 해당 용도에 맞는지 다시 확인해야합니다.
예를 들면 다음과 같습니다.
I-8054W의 경우 DI 로직 하이 레벨은 + 10 ~ + 50V입니다. 그러나 I-8054의 경우 + 3.5 ~ + 30V입니다.



I-8K 시리즈 VS I-87K 시리즈

Parallel 및 Serial 가지 유형의 I/O 모듈이 있습니다. I-8K 시리즈 모듈은 parallel 인터페이스가 있는 고속 모듈이고, I-87K 시리즈는 serial 인터페이스 모듈입니다. 둘 다 다음 표에 나열된 PAC (Programmable Automation Controller) 장치에서 지원됩니다

PAC Description I-8K 시리즈 I-87K 시리즈
High Profile Low Profile High Profile Low Profile
XPAC WES/CE6 OS Y - Y -
WinPAC CE5/CE7 OS Y - Y -
LinPAC Linux OS Y - Y -
ViewPAC PAC with Display Y (Note) - Y (Note) -
iPAC MiniOS7 OS Y - Y -
iPPC-6731-WES7 WES PAC with 15" Touch Panel Y - Y -
I-8000 MiniOS7 OS Y Y Y Y



I-8K 시리즈 VS I-87K 시리즈

고속(high-speed) I-8K 시리즈는 parallel 인터페이스 모듈이고, I-87K 시리즈는 serial 인터페이스 모듈입니다.
둘 다 모두 PAC-base slave I/O 장치를 지원합니다.
그러나 I-87Kn, ET-87Pn, RU-87Pn 및 USB-87Pn 시리즈 장치와 같은 확장 I/O 장치는 I-87K 시리즈 모듈만 지원합니다.

Slave I/O unit 프로토콜 인터페이스 I-8K 시리즈 I-87K 시리즈
Ethernet RS-485 High Profile Low Profile High Profile Low Profile
I-8x10 DCON - Y Y Y Y Y
I-8x30
I-8KE4/8
DCON Y Y
I-8xxx-MTCP
I-8KE4/8-MTCP
Modbus TCP Y Y Y Y Y Y
iP-8xxx-MTCP Modbus TCP Y Y Y - Y -
iP-8xxx-MRTU Modbus RTU - Y
ET-87P4-MTCP
ET-87P8-MTCP
Modbus TCP
Modbus RTU
Y - - - Y -
ET-87P4/8 DCON
I-87K4/5/8/9 DCON - Y - - Y Y
RU-87P1/2/4/8 DCON - Y - - Y -
USB-87P1/2/4/8 DCON USB - - Y -
CAN-8xx3 CANopen CAN bus Y Y Y Y
CAN-8xx4 DeviceNet - Y Y Y
