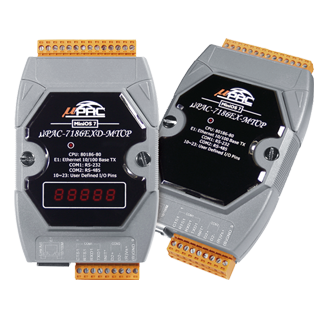

uPAC-7186/I-7188

제품명
uPAC-7186/I-7188
용도
프로그래밍 가능한 자동화 컨트롤러
특성
C 언어 기반 uPAC
제조사
IPCDAS(대만)











ICP DAS사는 uPAC (micro Programmable Automation Controller)라는 손바닥 크기 PAC 제품군을 개발합니다. 강력하고 강력한 공간 절약형, 비용 효율적 등을 특징으로 하는 uPAC은 까다로운 환경의 다양한 산업 자동화 애플리케이션에서 탁월한 성능을 제공합니다.


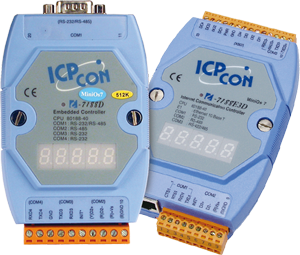

  I-7188 — the 1st generation





1 세대 uPAC인 "I-7188 시리즈"는 다양한 산업 자동화 응용 분야에서 널리 사용되었습니다. 빠른 부팅 운영 체제 MiniOS7, 기능 확장을위한 교환 가능한 X-Board, 유연한 COM 포트 구성 및 사용자 정의 I/O 핀이 특징입니다.



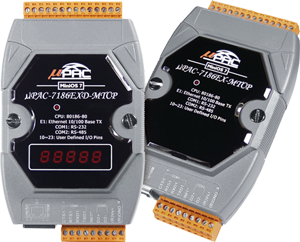

  uPAC-7186 — the 2nd generation





2008년에 데뷔한 "uPAC-7186 시리즈"는 더 빠른 CPU, 더 나은 10/100 Base-TX 이더넷 포트, 더 낮은 전력 소비 및 다양한 메모리 조합 선택과 같은 기능을 더욱 개선하고 업그레이드했습니다. 더 나은 성능으로 자동보고 데이터 수집, M2M 자동화 시스템, 유무선 원격 제어, 데이터 로거 응용 프로그램, 중복 솔루션과 같은 보다 정교한 응용 프로그램에 적합합니다.





Generation CPU Ethernet 메모리 확장 소비 전력
I-7188 Series 40 MHz 10 BaseT SRAM, Flash 2 W
uPAC-7186 80 MHz 10/100 BaseTX SRAM, Flash 1.5 W



  강력한 임베디드 MiniOS7 (Powerful Embedded OS - MiniOS7)

MiniOS7은 지난 10년 동안 가장 안정적인 OS입니다. 지금까지 PAC와 함께 수십만 부가 전 세계에 배포되었습니다.


▪  DOS와 같은 실시간 OS
▪  안티 바이러스 (Antivirus ability)
▪  이더넷 연결
▪  짧은 부팅 시간 (<1 초)
▪  작은 메모리 리소스 필요
▪  더 빠른 워치독(WATCHDOG) 응답 시간

  풍부한 개발 지원 (Rich Development Support)

100 개가 넘는 라이브러리와 데모를 제공하여 사용자에게 인기 있는 소프트웨어, SCADA, 프로토콜 또는 도구와 통합하기 위해 쉽고 빠르게 응용 프로그램을 개발할 수 있도록 합니다.

라이브러리 제공 : Xserver, Modbus, MiniOS7 Framework
개발 도구 지원 : ISaGRAF, C 언어

  특허 기술 : "셀프 튜너"칩 (Patented Technology: "Self-Tuner"Chip)

uPAC에는 RS-485 네트워크 전체에서 전송 속도와 데이터 형식을 자동으로 조정하는 특허받은 "셀프 튜너(Self-tune)"칩이 포함되어 있습니다. 또한 RS-485 통신 회선의 방향을 처리합니다.

  프로그램을 보호하기위한 고유한 64-bit 하드웨어 일련 번호 (Unique 64-bit Hardware Serial Number to Protect Your Program)


불법 복제로부터 소프트웨어를 보호하기 위해 고유한 64-bit 일련 번호가 각 하드웨어 장치에 할당됩니다.

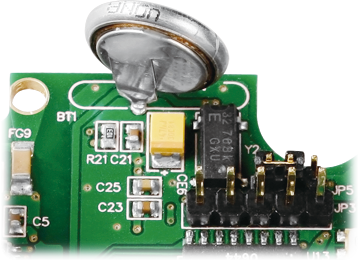

  내장 RTC — 실시간 클록 (Built-in RTC — Real Time Clock)


▪  초, 분, 시간, 요일, 일, 월 및 년 제공 (1980 ~ 2079)
▪  온보드 배터리
▪  최대 10 년 동안 유효한 데이터
▪  주 전원이 끊기는 동안 정확한 시간/날짜 유지

  5-자리 7-세그먼트 LED 디스플레이 (5-Digit 7-Segment LED Display)

옵션 5 자리 7 세그먼트 LED 디스플레이는 시스템 상태, 사용자 정의 메시지 등의 정보를 보여줍니다.
숫자, 문자, 기호, 단위 등을 표시합니다.

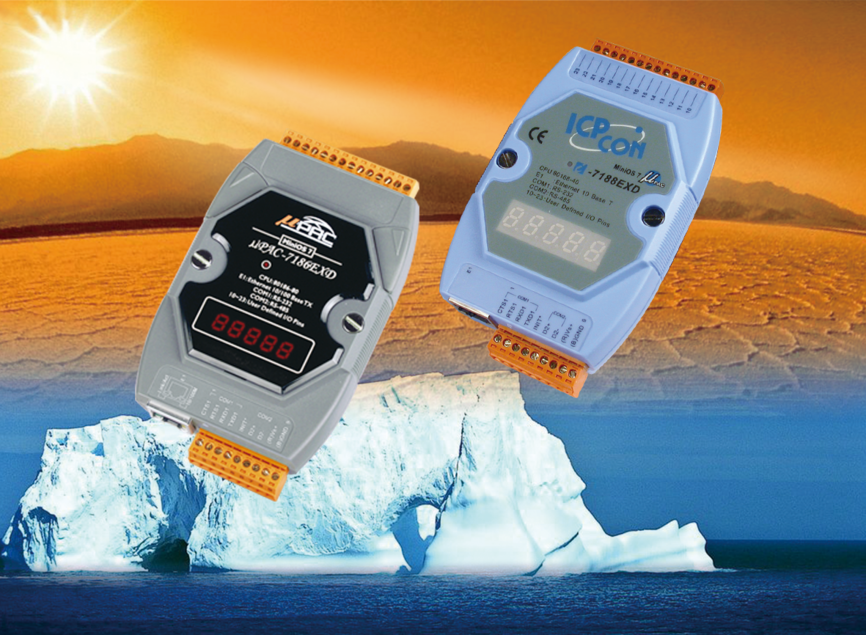

  열악한 환경에서 높은 신뢰성 (Highly Reliable Under Harsh Environment)

uPAC는 광범위한 온도와 습도에서 작동합니다.



▪  작용 온도 : -25 ~ + 75 °C
▪  보관 온도 : -30 ~ + 80 °C
▪  습도 10 ~ 90 % RH (비 응축)

  내장 WDT — 워치 독 타이머 (Built-in RTC — Real Time Clock)

I-7188 또는 uPAC-7186의 전원이 켜지면 워치 독 타이머를 활성화 할 수 있습니다. 워치 독 타이머는 실행중인 소프트웨어가 워치 독을 재설정하지 못하면 짧은 기간 (약 0.8 초) 후에 컨트롤러를 재설정합니다.

  다양한 메모리 확장 옵션 (Various Memory Expansion Options)

▪  메모리 구성

Memory Size  Description
Flash Disk 64 MB NAND 충격과 진동에 강한 견고한 데이터 스토리지.
파일 읽기/쓰기를 위해 MiniOS7 파일 시스템 및 API가 제공됩니다.
NVRAM 31 Bytes 쓰기 제한 없음
EEPROM 2KB or 16 KB 자주 변경되지 않은 매개 변수를 저장합니다.
      참고 : 모델마다 SRAM 크기, NVRAM 및 플래시 크기가 다릅니다. 선택 가이드를 참조하십시오.

▪  확장 가능한 로컬 I / O 및 하드웨어 기능

Flash 및 EEPROM의 쓰기 방지 및 제한은 노이즈 간섭으로 인해 메모리가 수정되는 것을 방지합니다. NVRAM에는 쓰기 제한이 없습니다. 임시 데이터 저장을위한 최선의 선택입니다. 또한 비 휘발성이므로 전원이 꺼지거나 시스템이 충돌하더라도 데이터를 유지할 수 있습니다.

   확장 가능한 로컬 I/O 및 하드웨어 기능 (Expandable Local I/Os & Hardware Functions)

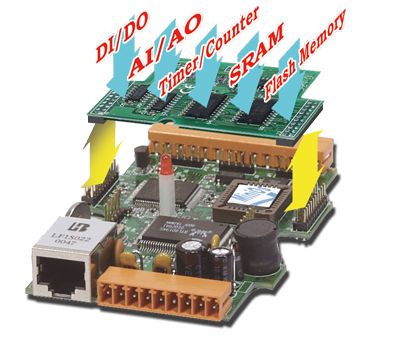

대부분의 uPAC-7186 및 I-7188 시리즈에는 확장 bus가 내장되어 있습니다. X-Board를 bus에 연결하여 I/O 채널, COM 포트, 메모리 또는 하드웨어 기능을 확장 할 수 있습니다 (아래 참조).

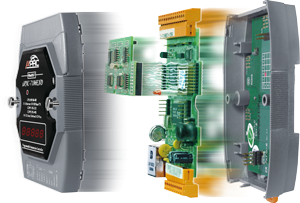

DI, DO, AI, O, 타이머/카운터, 통신, 플래시 메모리, 배터리 백업 SRAM, 모션 제어, 자체 테스트 다양한 표준 X-Board 및 ODM 서비스를 제공합니다. X-Board에는 손바닥 크기 PAC와 결합하는 두 가지 방법이 있습니다. X-Board를 손바닥 크기 PAC에 꽂거나 더 큰 X-Board에 컨트롤러를 장착하십시오.









컨트롤러에는 MiniOS7이라는 DOS와 유사한 OS가 장착되어 있습니다. 소프트웨어 개발 툴킷은 C 언어 컴파일러로 80188/80186 CPU에서 실행되는 16-bit 실행 파일 (* .exe)을 빌드 한 다음 컨트롤러로 다운로드 할 수 있습니다.

지원되는 C/C ++ 컴파일러는 TC++ 1.01、TC 2.01、BC++ 3.1 ~ 5.2x、MSC 6.0、MSVC++ (before version 1.5.2) 입니다.

Borland는 하나의 무료 컴파일러 을 제공하므로 설치하는 것이 좋습니다.

uPAC-7186E 시리즈 C 언어 기반 uPAC (MiniOS7 Inside, Ethernet and Serial Connectivity)
uPAC-7186E는 차세대 손바닥 크기 PAC입니다. 더 많은 전력을 소비하는 CPU (40 MHz에서 80 MHz로 업그레이드)와 더 빠른 이더넷 포트 (10 Base-T에서 10/100 Base-TX로 업그레이드)를 갖추고 있습니다. uPAC-7186E의 컴퓨팅 속도는 I-7188E 시리즈와 비교하여 최대 4 배 빠릅니다. 그리고 더 많은 메모리 구성 중에서 선택할 수 있습니다.
모델명 CPU SRAM Flash EEPROM Ethernet
포트
RS-232/
RS-485
I/O 확장
7 분절
디스플레이
특징
uPAC-7186EX  80186, 80 MHz 512 KB 512 KB 16 KB 1 2 X-board (Note) - -
uPAC-7186EXD  Yes
uPAC-7186PEX  - PoE
uPAC-7186PEXD  Yes
uPAC-7186EX-SM  640 KB - 640 KB SRAM
uPAC-7186EXD-SM  Yes
uPAC-7186EX-FD  512 KB - 64 MB NAND Flash
uPAC-7186EXD-FD  Yes
 Note : I/O 확장 bus는 한 개의 XW-Board만 설치할 수 있습니다.



I-7188 시리즈 C 언어 기반 uPAC (MiniOS7 Inside, Serial Connectivity)
다중 COM 포트 기능을 통해 I-7188은 시리얼 장치 (예 : 바코드 리더, 카드 리더, HMI)를 통합하고 내장 된 I/O 포인트를 사용하여 임베디드 응용 프로그램을 구현할 수 있습니다.
모델명 CPU SRAM Flash EEPROM 시리얼번호
7 분절
디스플레이
RTC DI DO
RS-232/
RS-485
I/O 확장
I-7188/512  80188, 40 MHz 256 KB 512 KB 2 KB - - Yes - - 2 -
I-7188D/512  Yes
I-7188XA  512 KB 64-bit Hardware seial number - 2 2 Memory board (Note)
I-7188XAD  Yes
I-7188XB-512  - 1 1 X-board(Note)
I-7188XBD-512  Yes
I-7188XC-512/RTC  80188, 20 MHz 128 KB - - 2 3
I-7188XCD-512/RTC  Yes
I-7188XC-512  - -
I-7188XCD-512  Yes
 Note : I/O 확장 bus는 한 개의 메모리 Bpard/XW Board만 설치할 수 있습니다.



I-7188E 시리즈 C 언어 기반 uPAC (MiniOS7 Inside, Ethernet and Serial Connectivity)
I-7188E 시리즈는 I-7188 시리즈의 업그레이드 버전입니다. 이더넷/인터넷 단어에 연결하기 위해 10 Base-T 이더넷 포트를 갖추고 있습니다.
모델명 CPU SRAM Flash EEPROM DI DO 7 분절
디스플레이
Ethernet
포트
RS-232/
RS-485
I/O 확장
I-7188EA  80188, 40 MHz 512 KB 512 KB 16 KB 6 7 - 1 2 -
I-7188EAD  Yes
I-7188EX  - - - X-board (Note)
I-7188EXD  Yes
 Note : I/O 확장 bus는 한 개의 XW Board만 설치할 수 있습니다.





로컬 I/O 확장 (Local I/O Expansion)

대부분의 uPAC-7186 및 I-7188 시리즈에는 확장 bus가 내장되어 있습니다. X-Board는 bus에 연결하여 I/O 채널, COM 포트, 메모리 또는 하드웨어 기능을 확장 할 수 있습니다.







자세한 내용은 아래 링크를 클릭하십시오.







원격 I/O 선택 (Remote I/O Selection)
