What is ISaGRAF ?

ISaGRAF는 시장에서 가장 강력한 SoftLogic 패키지입니다. ISaGRAF는 Windows 95, 98, NT 2000, XP, Vista 및 Windows7에서 실행되는 PLC 유사 소프트웨어입니다.

IEC 61131-3 표준 PLC programming languages - Quick Ladder (LD), 펑션 블록 다이어그램 (FBD), 순차 함수 차트 (SFC), 구조화 된 텍스트 (ST), 명령어 목록 (IL) 및 순서도 (FC)를 지원하며 ISaGRAF PAC에서 워크 벤치가 생성한 애플리케이션을 실행하십시오. 또한 최고의 성능과 유연성을 위해 ISaGRAF는 오프라인 시뮬레이션, 온라인 디버깅, 모니터링 및 제어를 지원합니다.





ISaGRAF Development Software

ISaGRAF-256

ISaGRAF Workbench Software Ver.3 (256 I/O Tags) with one USB Dongle.





ISaGRAF는 시장에서 가장 강력한 SoftLogic 패키지입니다. ISaGRAF 소프트웨어는 다음 세 가지 기능으로 구성됩니다.



(1) 일체형 설계 환경 (All-in-one design environment) :
ISaGRAF는 Windows 95/98/2000/XP, Windows7 (32-bit), Windows7 (64-bit, XP 모드의 Professional Edition, Home Edition의 Home Edition with VM ware)에 설치할 수 있는 올인원 디자인 환경인 ISaGRAF Workbench를 제공합니다. 사용자는 Workbench를 완전히 사용하여 다양한 유형 또는 플랫폼의 ISaGRAF 시리즈 PAC를 설계 할 수 있습니다. 즉, 사용자는 단일 소프트웨어를 배우고 다른 PAC (Programmable Automation Controller)에서 응용 프로그램을 실행할 수 있습니다.



(2) 6가지 PLC 구문 제공 (Provide six PLC syntax) :
ISaGRAF는 SFC (Sequential Function Chart), LD (Quick Ladder Diagram), FBD (Function Block Diagram), FBD (Structured Text) 및 ST (명령 목록) 5개 언어를 포함하여 5개의 IEC 61131-3 PLC 언어를 지원하는 소프트웨어입니다. 또한 여섯 번째 PLC 언어인 플로우 차트 (FC)를 지원합니다. 이러한 유연성을 통해 사용자는 지식, 스타일 및 응용 프로그램의 특성에 가장 적합한 언어를 선택할 수 있습니다.

(3) HMI 소프트웨어 및 MMI에 쉽게 통합
(Easily integrate into the HMI software and MMI) :

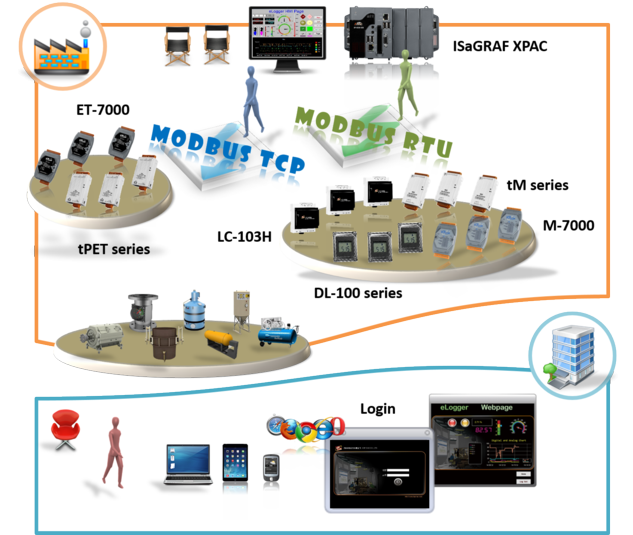

ISaGRAF는 Modbus 통신 프로토콜을 지원합니다. 사용자 설계 어플리케이션은 다양한 유형의 HMI 소프트웨어 (예 : eLogger) 및 MMI에 쉽게 연결할 수 있습니다.






ISaGRAF Workbench

ISaGRAF Workbench 소프트웨어는 다음 구문을 포함합니다.

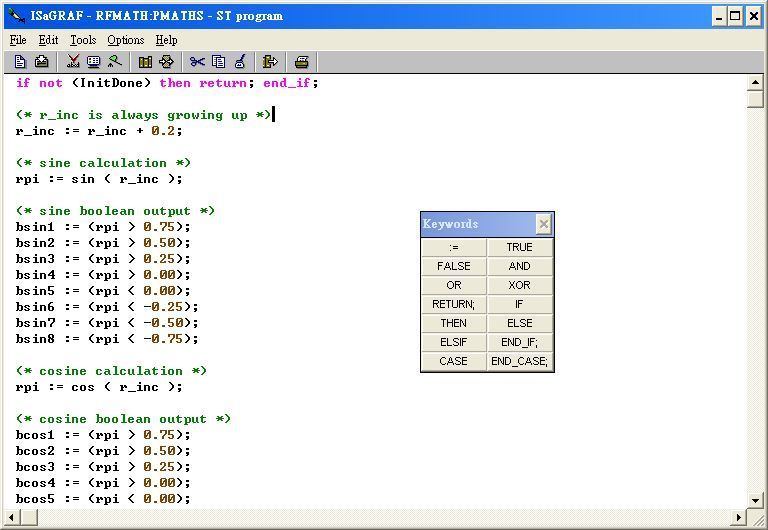

프로그래밍용 텍스트 편집 (Text Editors for programming) :



  • ▪   구조화된 텍스트 (Structured Text)

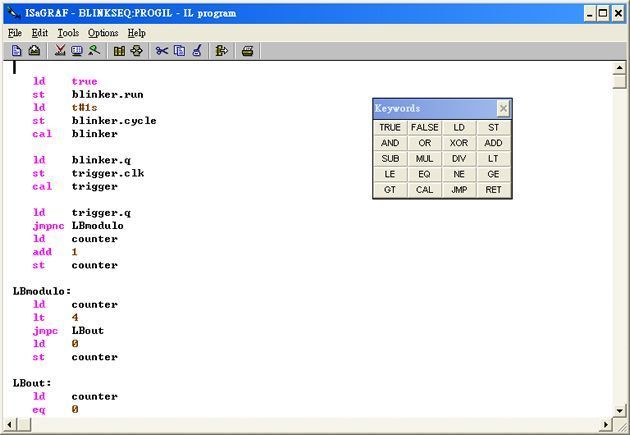

  • ▪   명령 목록 (Instruction List)



■  프로그래밍용 그래픽 편집 (Graphical Editors for programming) :

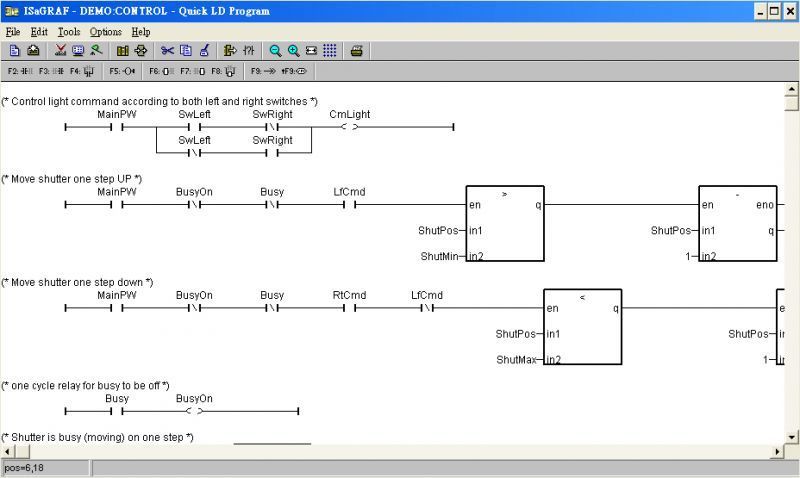

  • ▪   빠른 사다리 다이어그램 (Quick Ladder Diagram)

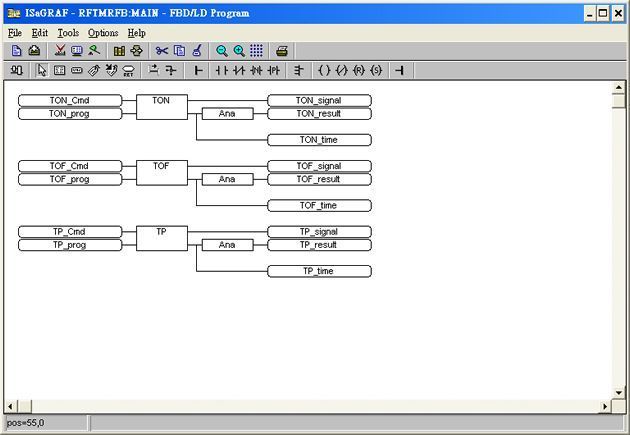

  • ▪   기능 블록 다이어그램 (Function Block Diagram)

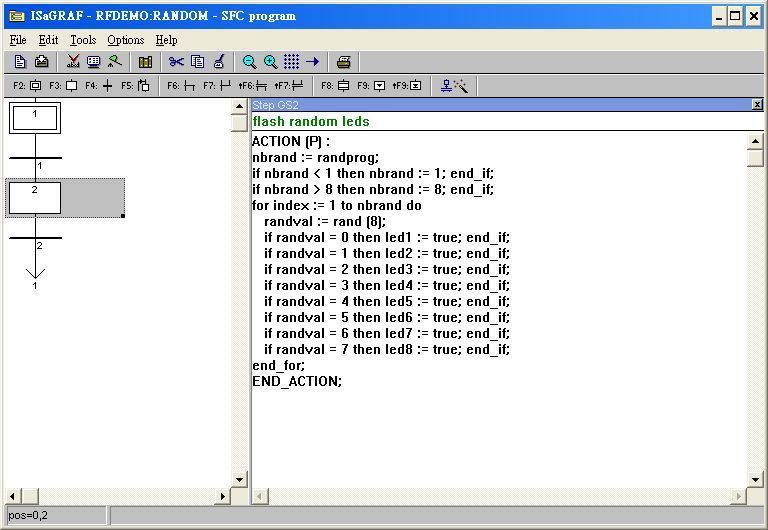

  • ▪   순차 함수 차트 (Sequential Function Chart)

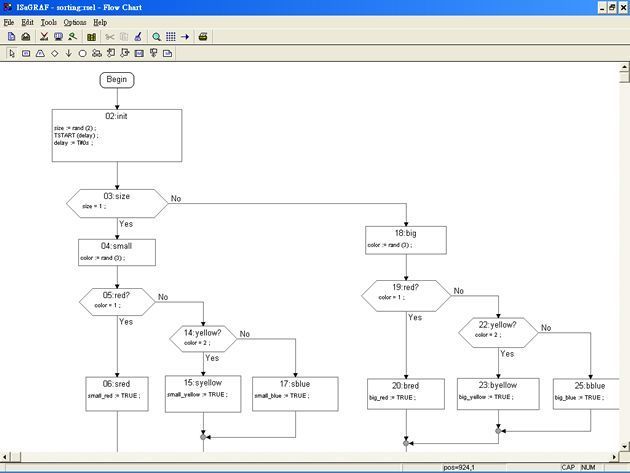

  • ▪   흐름도 (Flow Chart)





소프트웨어 특징 (Software Features) :


▪   컨트롤러에서 프로그램 업로드
▪   온라인 디버그/제어/모니터
▪   오프라인 시뮬레이션
▪   I/O 잠금 및 잠금 해제
▪   온라인 변경
▪   자동 스캔 I/O
▪   스포트라이트 : 간단한 HMI
▪   응용 프로그램 백업 및 복원
▪   그래픽 디버깅 애니메이션





  컨트롤러에서 프로그램 업로드 (Uploading the Program in the Controller)

ISaGRAF는 업로드 기능을 지원합니다. 컴파일 된 프로그램은 "업로드 가능"으로 설정 한 다음 컨트롤러로 다운로드하여 실행할 수 있습니다. 그 후, 언제든지, 언제든지 ISaGRAF에 의해 프로그램을 업로드 할 수 있습니다.

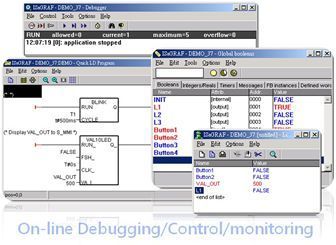

 온라인 디버그/제어/모니터 (Online Debug/Control/Monitor)

PC에서 실행되는 ISaGRAF 워크 벤치는 이더넷, RS-232 또는 RS-485 케이블을 통해 컨트롤러에 연결할 수 있습니다. 모든 변수 상태, 그래픽 프로그램 상태, I/O 상태는 PC 화면에 표시 될 수 있습니다. 부울 변수를 켜거나 끄는 명령을 제공하거나 정수, 실수, 타이머 또는 메시지 변수로 값을 설정할 수도 있습니다.

 오프라인 시뮬레이션 (Offline Simulation)

PC에 설치된 ISaGRAF는 컨트롤러 없이도 사용자의 프로그램을 시뮬레이션 할 수 있습니다. 이를 통해 사용자는 컨트롤러를 사용할 수없는 경우에도 사무실에서 프로그램을 디버깅 할 수 있습니다.

  I/O 잠금 및 해제 (Lock & Unlock I/O)

이 기능은 실제 입력/출력 장치를 사용할 수 없거나 도달 할 수 없거나 때로는 테스트를 위해 값이나 상태를 변경할 수없는 경우에 매우 유용합니다. ISaGRAF는 테스트하려는 이러한 I/O 변수를 "잠금"하여 내부 가상 I/O가 될 수 있습니다. 그런 다음 사용자는 테스트하려는 모든 입력 조건으로 응용 프로그램을 쉽게 디버깅 할 수 있으며 잠긴 출력은 실제 출력을 수행하지 않으며 가상이됩니다.

  온라인 변경 (Online Change)

SaGRAF PAC는 온라인 변경 기능 (또는 온라인 수정이라고 함)을 지원합니다. 사용자는 새 프로그램을 다운로드하기 위해 이전 프로그램을 중지 할 필요가 없습니다. 프로그램은 ISaGRAF의 온라인 수정 규칙을 따라야합니다.

  자동 스캔 I/O (Auto-scan I/O)

자동 스캔 I/O는 ISaGRAF PAC이 I/O 보드를 자동 스캔하고 발견 된 모든 I/O 채널에 대한 변수를 자동 선언하기위한 ICP DAS 추가 기능 도구입니다. 사용자가 I/O 및 변수를 처음으로 쉽게 구성하는 것이 매우 편리합니다.

  간편한 HMI (Simple HMI)

Spotlight는 ISaGRAF 워크 벤치와 함께 제공되고 PC에서 실행되는 간단한 HMI로, 사용자가 부울 아이콘, 막대 그래프, 추세 곡선, 값 텍스트, 비트 맵 그림을 빌드하여 어플리케이션을보다 친숙하게 만들 수 있습니다.

  응용프로그램 백업 및 복원 (Backup and Restoration of Applications)

ISaGRAF Workbench는 백업 및 복원 기능을 제공합니다. 이 기능을 통해 사용자는 ISaGRAF 프로젝트 및 라이브러리를 하드 디스크 또는 백업 디렉토리에 저장할 수 있습니다. 때로는 기술 지원을 위해 프로젝트를 백업하거나 최신 라이브러리 파일을 복원 할 수도 있습니다.

그래픽 디버깅 애니메이션 (Graphic Debugging Animation)

프로젝트가 프로그래밍 단계에있을 때 사용자는 프로젝트를 컨트롤러로 다운로드하고 동적 그래픽 프로그램을 온라인으로 확인하여 실시간 디버깅을 수행 할 수 있습니다
