제품 상세보기

I-7011(D)/M-7011(D)

제품명
I-7011(D)/M-7011(D)
용도
Thermocouple 입력
특성
1-채널 아날로그 입력 모듈
제조사
ICPDAS(대만)

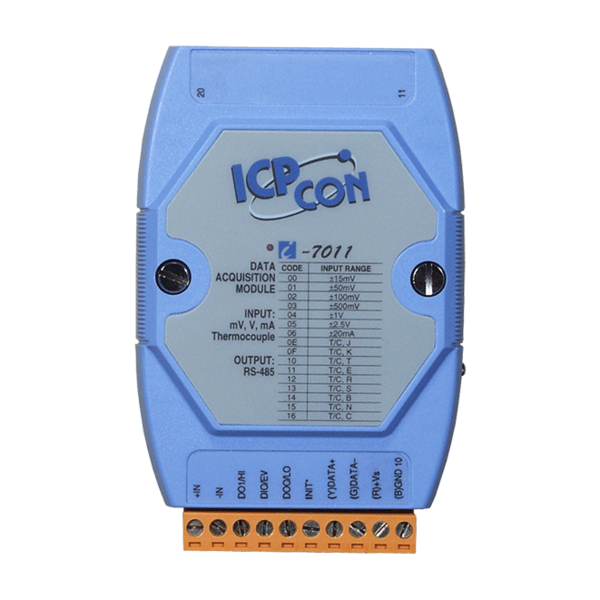

I-7011 / I-7011D / M-7011 / M-7011D
1-채널 열전대(Thermocouple) 입력 & 디지털 출력 모듈











I-7011 시리즈 모듈은 전류 및 전압 입력과 열전대(thermocouple) 입력이 특징입니다. 이 모듈은 1채널 아날로그 입력, 50Hz 이벤트 카운터로 작동하는 1채널 디지털 입력, 고/저 알람으로 사용할 수 있는 2채널 디지털 출력을 제공합니다. 또한, 열전대(thermocouple) 입력을위한 오픈 와이어 감지 및 3000 VDC 모듈 내 절연 기능을 제공합니다.

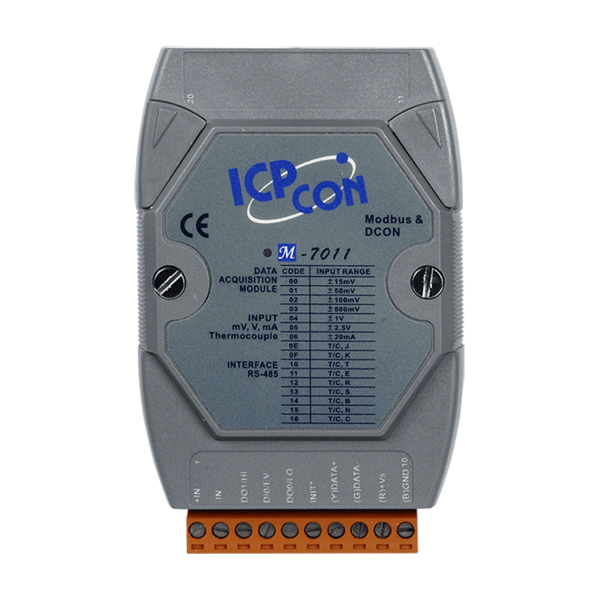

M-7011은 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며, 모든 하드웨어 사양은 I-7011과 동일합니다.

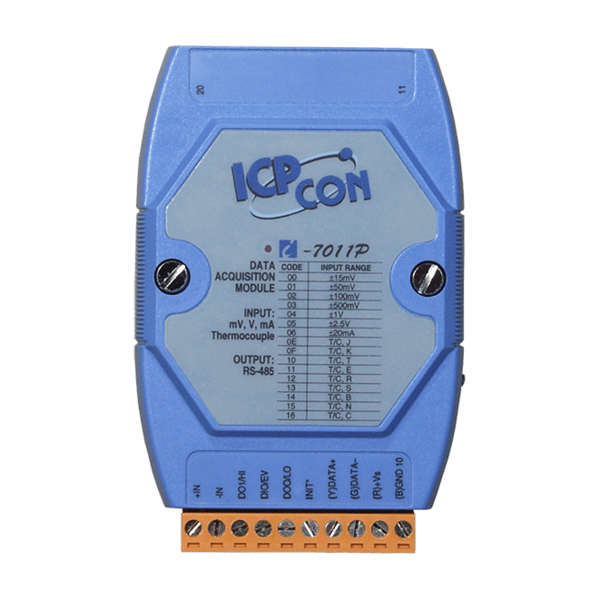

I-7011P는 추가로 2가지 열전대 유형 L 및 M을 지원합니다.







▪  1 채널 아날로그 입력
▪  전류, 전압 또는 열전대(Thermocouple) 입력
▪  오픈 와이어 감지 (Thermocouple 전용)
▪  고해상도 : 16-bit
▪  1 채널 디지털 입력 (50Hz 이벤트 카운터)
▪  1 채널 디지털 출력 (High/Low 알람)
▪  3000 VDC 내부 모듈 절연
▪  듀얼 워치독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명 I-7011 I-7011P M-7011
I-7011D I-7011PD M-7011D
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format N,8,1
전송 속도 1200 to 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
Yes
절연
 모듈 내부 절연, Field-to-Logic  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±2 kV Contact for each Terminal
EFT (IEC 61000-4-4) ±4 kV for Power Line
Surge (IEC 61000-4-5) ± 0.5 kV for Power Line
전원
역극성 보호   Yes
입력 범위 +10 ~ +30 VDC
소비 전력 0.9 W
1.5 W
기구
치수 (L x W x H) 123 mm x 72 mm x 35 mm
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 I-7011 I-7011P M-7011
I-7011D I-7011PD M-7011D

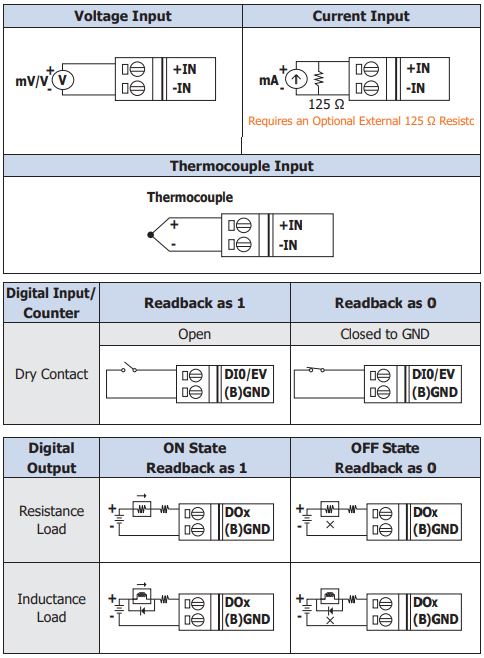

 아날로그 입력
채널 1
배선 차동 (Differential)
센서
타입
열전대(hermocouple) J, K, T, E, R, S, B, N, C J, K, T, E, R, S, B, N, C, L, M J, K, T, E, R, S, B, N, C
전압 ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5V
전류 ±20 mA (외부 125 Ω 저항 필요)
해상도 16-bit
정확도 ±0.1% of FSR
샘플링 속도 10 Hz (Total)
입력 임피던스 > 400 kΩ
공통 전압 보호 ±50 VDC
개별 채널 구성 -
과전압 보호 ±5 VDC
오픈 와이어 감지 Yes (thermocouple 전용)
디지털 입력
채널 1
접점 Dry
Sink/Source (NPN/PNP) Source
ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
카운터 Yes, 50 Hz, 16-bit
과전압 보호 3 kΩ
디지털 출력
채널 2
타입 Open Collector
Sink/Source (NPN/PNP) Sink
부하 전압 +3.5 ~ +30 VDC
최대 부하 전류  30 mA/채널
파워-온 값 (Power-on Value) Yes
안전 값 (Safe Value) Yes











I-7011 CR 1-채널 열전대(Thermocouple) 입력 모듈, DCON 프로토콜 사용 (Blue Cover) (RoHS)

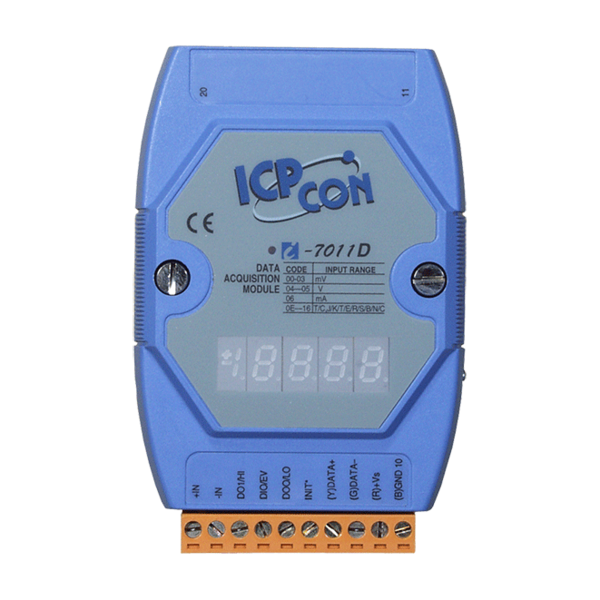

I-7011D CR I-7011 with 7-분절 LED 디스플레이 (Blue Cover) (RoHS)
I-7011P CR 1-채널 열전대(Thermocouple) 입력 모듈, DCON 프로토콜 사용 (Blue Cover) (RoHS)

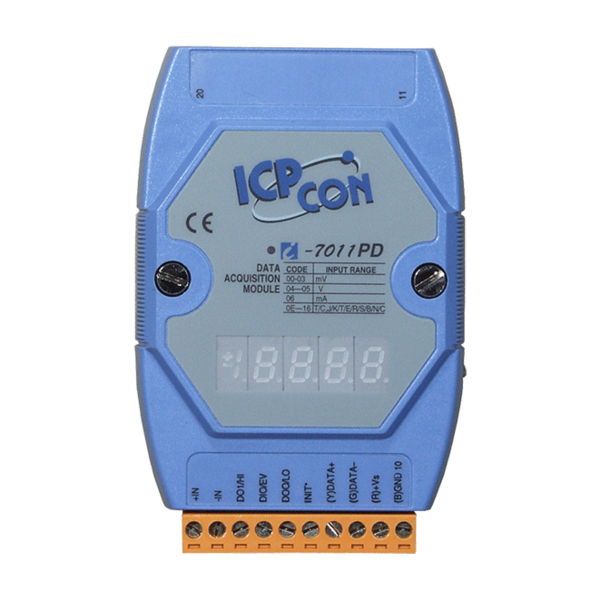

I-7011PD CR I-7011P with 7-분절 LED 디스플레이 (Blue Cover) (RoHS)
M-7011-G CR 1-채널 열전대(Thermocouple) 입력 모듈, Modbus 및 DCON 프로토콜 사용 (Gray Cover) (RoHS)

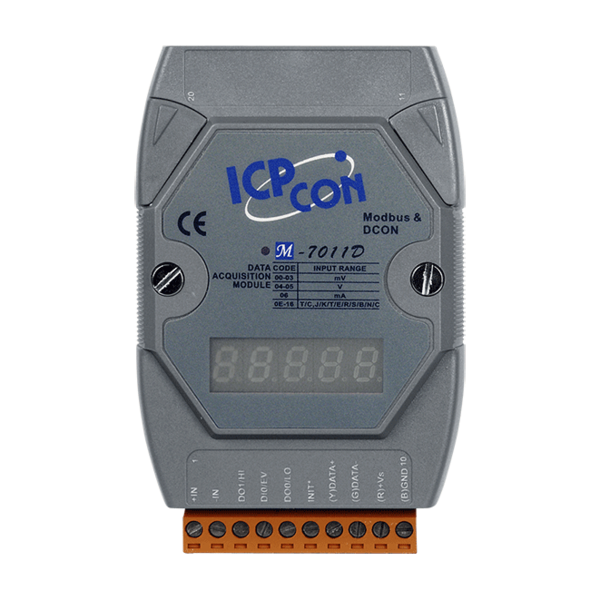

M-7011D-G CR M-7011 with 7-분절 LED 디스플레이 (Gray Cover) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
