I-7013(D)/M-7013P(D)

제품명
I-7013(D)/M-7013P(D)
용도
RTD 입력
특성
1-채널 아날로그 입력 모듈
제조사
ICPDAS(대만)

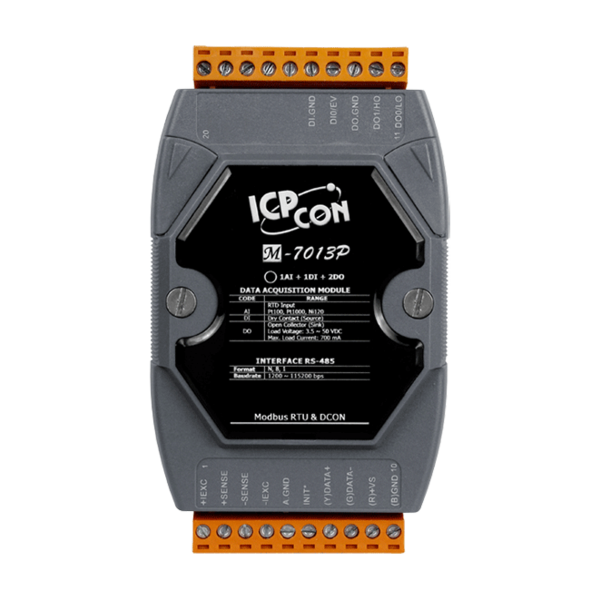

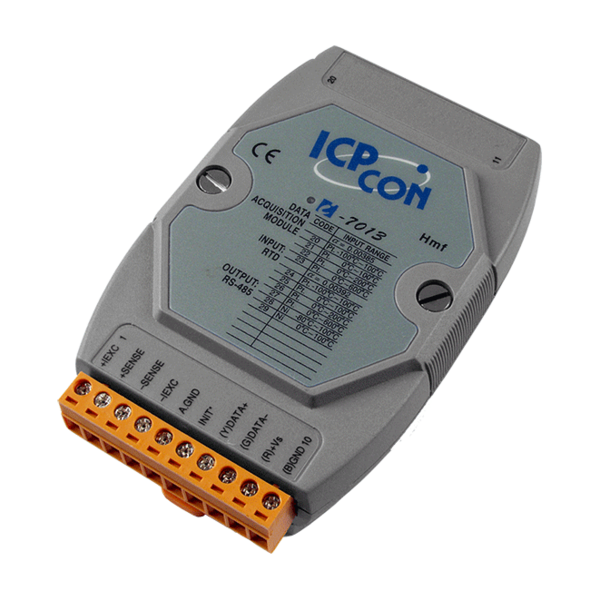

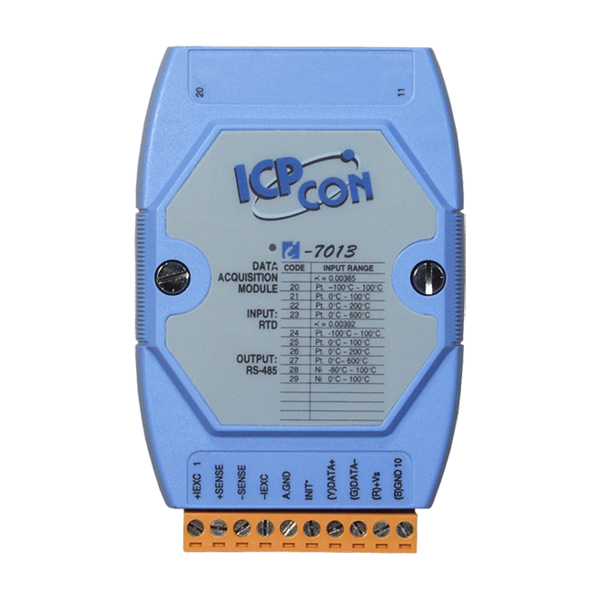

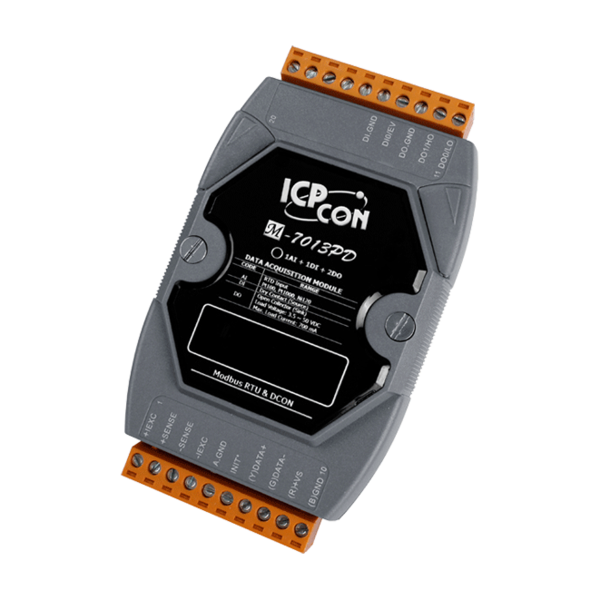

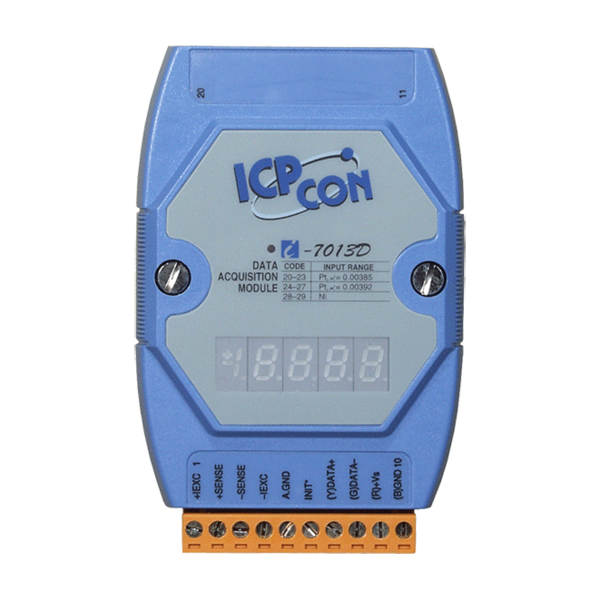

I-7013D / I-7013D / M-7013P / M-7013PD
1-채널 RTD 입력 & 디지털 출력 모듈











I-7013(D) 및 M-7013P(D)는 RTD 센서를 통해 온도를 측정하는 데 사용되는 1 채널 RTD 입력 모듈이며 Pt100, Ni120 및 Pt1000 유형 센서를 지원합니다. 이 모듈은 2/3/4-선 RTD 연결을 허용하고 오픈 와이어 감지 기능을 제공합니다.
또한 I-7013(D) 및 M-7013P(D)는 3000VDC 내부 모듈 절연을 포함하고 3/4 배선 연결에 대한 리드 저항 제거를 지원합니다. M-7013P 및 M-7013PD는 50Hz 이벤트 카운터로 1채널 디지털 입력 및 high/low 알람으로 2채널 디지털 출력에 대한 지원을 추가했습니다. 또한, 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.







▪  1 채널 RTD 입력
▪  3/4-배선 연결 : 리드 저항 제거(Lead Resistance Elimination)
▪  오픈 와이어 감지
▪  M-7013P & M-7013PD
   ▪  디지털 입력 : 50Hz 이벤트 카운터
   ▪  디지털 출력 : High/Low 알람
   ▪  ±120 VDC 고전압 보호
▪  3000 VDC 내부 모듈 절연
▪  듀얼 워치독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





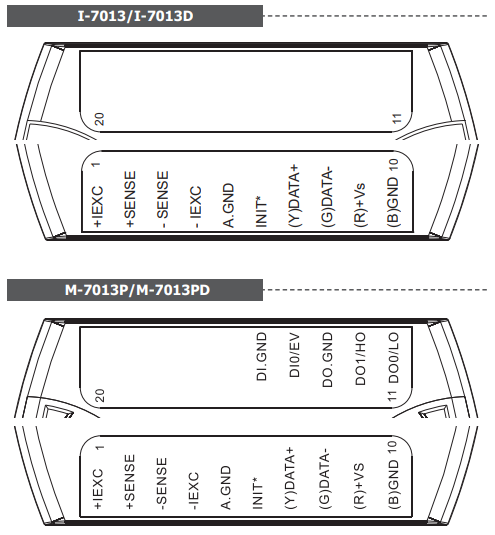

모델명 I-7013 I-7013D M-7013P M-7013PD
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format N,8,1
전송 속도 1200 to 115200 bps
프로토콜 DCON DCON 및 Modbus/RTU
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -
7-분절 LED 디스플레이 - Yes - Yes
절연
 모듈 내부 절연, Field-to-Logic  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±2 kV 접점 for 각 터미널                                ±4 kV 접점 for 각 터미덜 및 8 kV Air for 무작위점
EFT (IEC 61000-4-4) ±4 kV for Power Line
Surge (IEC 61000-4-5) ± 0.5 kV for Power Line
전원
역극성 보호   Yes
입력 범위 +10 ~ +30 VDC
소비 전력 0.7 W 1.3 W 0.6 W 1.2 W
기구
치수 (L x W x H) 123 mm x 72 mm x 35 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 I-7013 I-7013D M-7013P M-7013PD
 아날로그 입력
채널 1

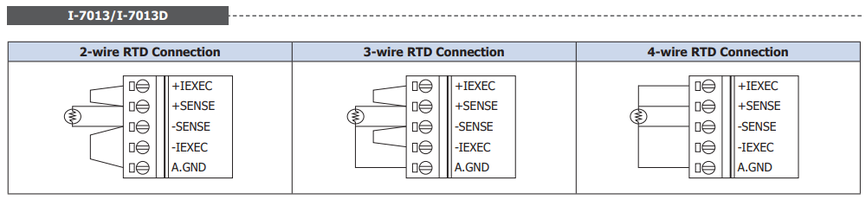

배선 2/3/4-wire
센서 타입 Pt100, Pt1000, Ni120
해상도 16-bit
정확도 ±0.05%
샘플링 속도 10 Hz
개별 채널 구성 No
과전압 보호 ±5 VDC 120 VDC
오픈 와이어 감지 Yes
3-선 RTD 리드 저항 제거 Yes
저항 측정 최대 3.2 kΩ
디지털 입력
채널 - 1
접점 - Dry
Sink/Source (NPN/PNP) - Source
ON 전압 레벨 - Close to GND
OFF 전압 레벨 - Open
카운터 - Yes, 50 Hz, 16-bit
과전압 보호 - ±30 VDC

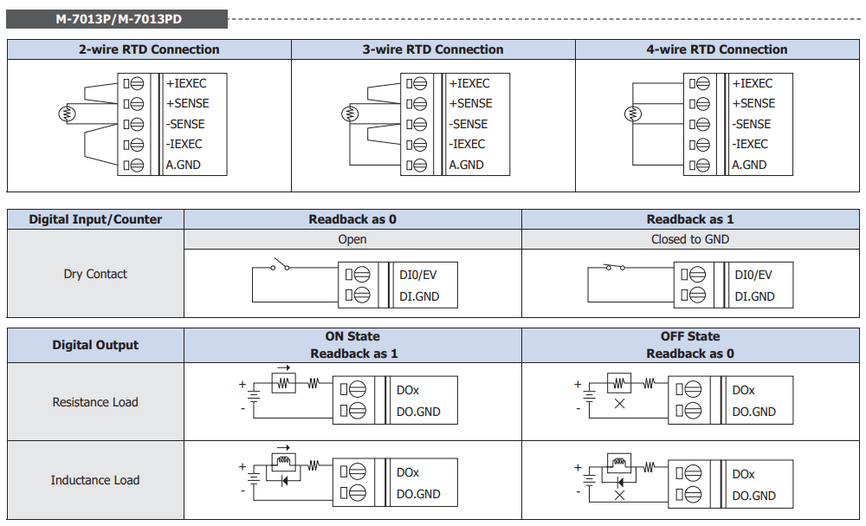

디지털 출력
채널 - 2
타입 - Open Collector, MOSFET
Sink/Source (NPN/PNP) - Sink
부하 전압 - 3.5 ~ 50 VDC
최대 부하 전류 - 700 mA/채널
과전압 보호   60 VDC
파워-온 값 (Power-on Value) - Yes
안전 값 (Safe Value) - Yes

















I-7013 CR 1-채널 RTD 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS)
I-7013-G CR 1-채널 RTD 입력 모듈, DCON 프로토콜 사용 (회색 커버) (RoHS)
I-7013D CR I-7013 with 7-분절 LED 디스플레이 (블루 커버) (RoHS)
M-7013P CR 1-채널 RTD 입력 모듈, Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS)
M-7013PD CR M-7013P with 7-분절 LED 디스플레이 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
