I-7016P / I-7016PD
1-채널 Strain Gauge 입력 & 디지털 입출력 모듈
I-7016 모듈의 "P"버전은 I-7016 시리즈 개발의 또 다른 이정표이며 ICP DAS사의 R&D 팀의 우수성을 입증합니다. I-7016P는 장거리 스트레인 게이지 측정을 위해 특별히 설계되었으며 50Hz 이벤트 카운터로 1개의 디지털 입력 채널과 높거나 낮은 알람으로 작동 할 수 있는 4개의 디지털 출력 채널을 제공합니다. I-7016P는 또한 3000 VDC 내부 모듈 절연을 제공합니다.
▪ 장거리 Strain Gauge 측정
▪ 고해상도 : 16-bit
▪ 여자 전압 출력(Excitation Voltage Output) : 0 ~ +10 V
▪ 디지털 입력 : 50Hz 이벤트 카운터
▪ 디지털 출력 : High/Low 알람
▪ 3000 VDC 내부 모듈 절연
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
모델명 | I-7016P | I-7016PD | ||
통신 | ||||
인터페이스 | RS-485 | |||
Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||
Format | N, 8, 1 | |||
전송 속도 | 1200 to 115200 bps | |||
프로토콜 | DCON | |||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||
LED 표시기/디스플레이 | ||||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||
I/O LED 표시기 | - | |||
7-분절 LED 디스플레이 | - | Yes | ||
절연 | ||||
모듈 내부 절연, Field-to-Logic | 3000 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 4 kV Contact for each Terminal | |||
EFT (IEC 61000-4-4) | 8 kV Air for Random Point | |||
Surge (IEC 61000-4-5) | ±4 kV for Power Line | |||
전원 | ||||
역극성 보호 | Yes | |||
입력 범위 | +10 ~ +30 VDC | |||
소비 전력 | 1.3 W | |||
기구 | ||||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |||
설치 | DIN-Rail or Wall Mounting | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -40 to +85 °C | |||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | I-7016 | I-7016PD | |||
Strain Gauge 입력 | |||||
채널 | 1 | ||||

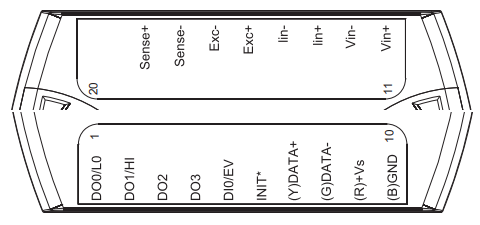

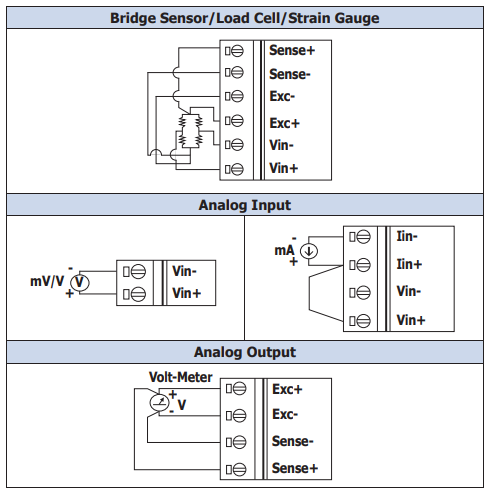

배선 | 6-wire | ||||
센서 타입 | Full-Bridge | ||||
해상도 | 16-bit | ||||
정확도 | ±0.05% of FSR | ||||
샘플링 속도 | 10 Hz | ||||
입력 임피던스 | 20 MΩ | ||||
개별 채널 구성 | - | ||||
과전압 보호 | ±5 VDC | ||||
오픈 와이어 감지 | - | ||||
장거리 측정 | Yes | ||||
여자 전압 출력 (Excitation Voltage Output) | |||||
채널 | 1 | ||||
범위 | 0 ~ +10 V | ||||
최대 부하 전류 | 40 mA | ||||
해상도 | 16-bit | ||||
정확도 | ±0.05% | ||||
파워-온 값 (Power-on Value) | Yes | ||||

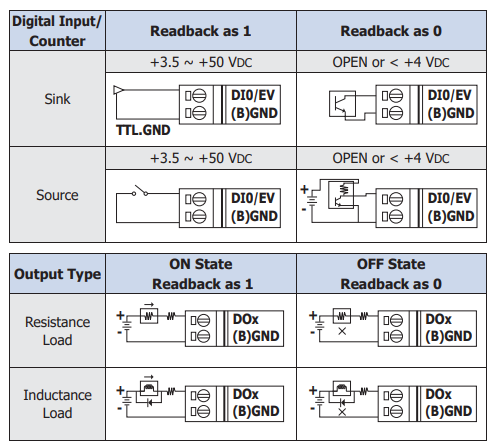

디지털 입력 | |||||
채널 | 1 | ||||
접점 | Dry | ||||
Sink/Source (NPN/PNP) | Source | ||||
ON 전압 레벨 | Close to GND | ||||
OFF 전압 레벨 | Open | ||||
카운터 | Yes (50 Hz, 16-bit)) | ||||
입력 임피던스 | 3 kΩ | ||||
과전압 보호 | ±30 VDC |
디지털 출력 | |||||
채널 | 4 | ||||
타입 | Open Collector | ||||
Sink/Source (NPN/PNP) | Sink | ||||
부하 전압 | +3.5 ~ +50 VDC | ||||
최대 부하 전류 | 30 mA/채널 | ||||
파워-온 값 (Power-on Value) | Yes | ||||
안전 값(Safe Value) | Yes |

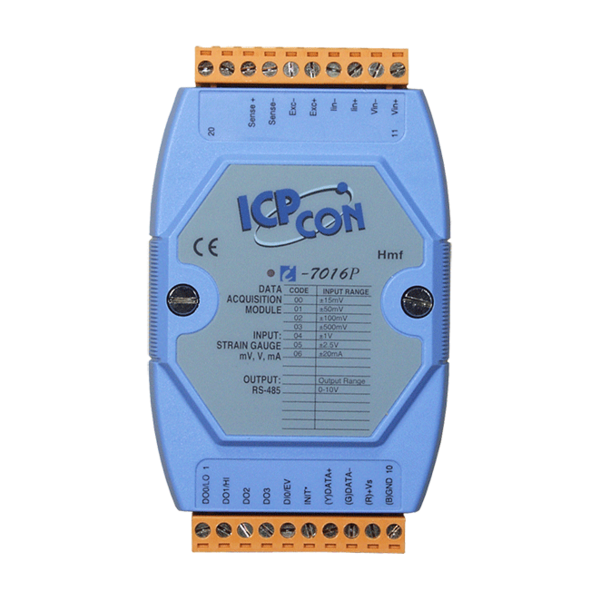

I-7016P CR | 1-채널 Strain Gauge 입력 모듈, DCON 프로토콜 사용 (6-선) (블루 커버) (RoHS) | |

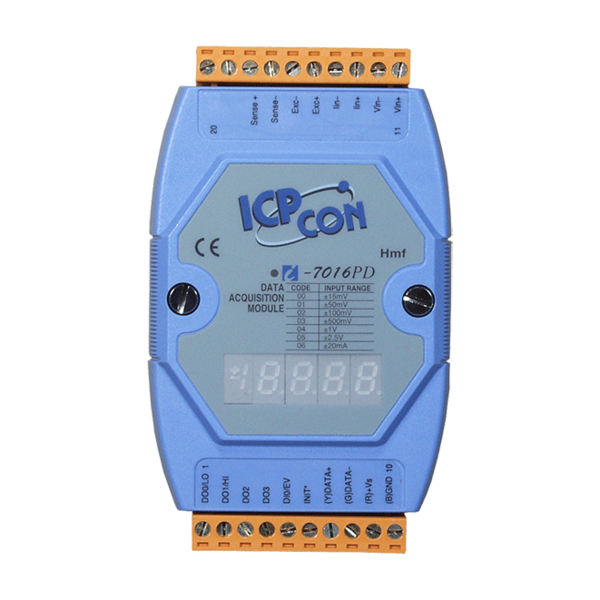

I-7016PD CR | I-7016P with 7-분절 LED 디스플레이 (블루 커버) (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) |
