제품 상세보기
;)
;)
;)
;)
;)
;)

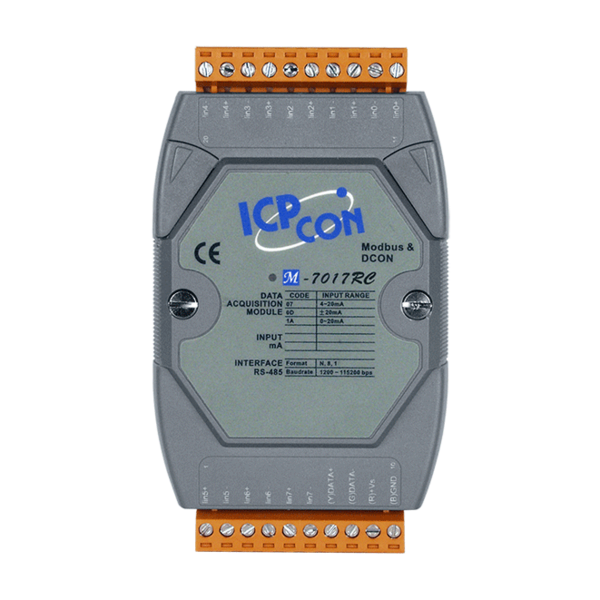

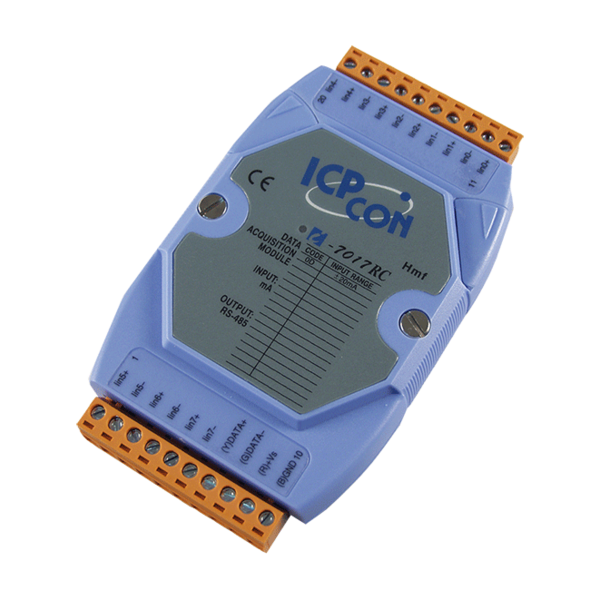

I-7017RC/M-7017RC
- 제품명
- I-7017RC/M-7017RC
- 용도
- 전류 입력 (고전압 보호)
- 특성
- 8-채널 아날로그 입력 모듈
- 제조사
- ICPDAS(대만)

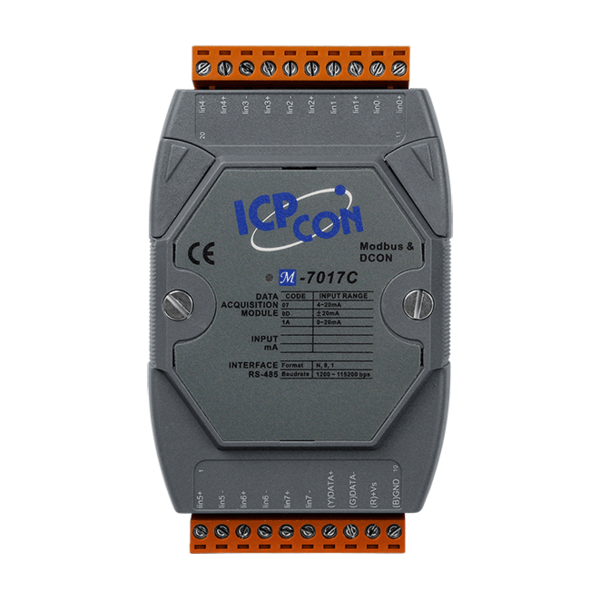

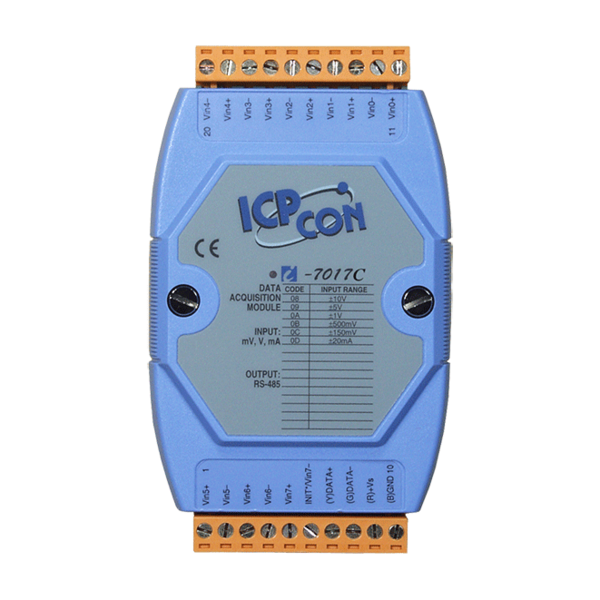

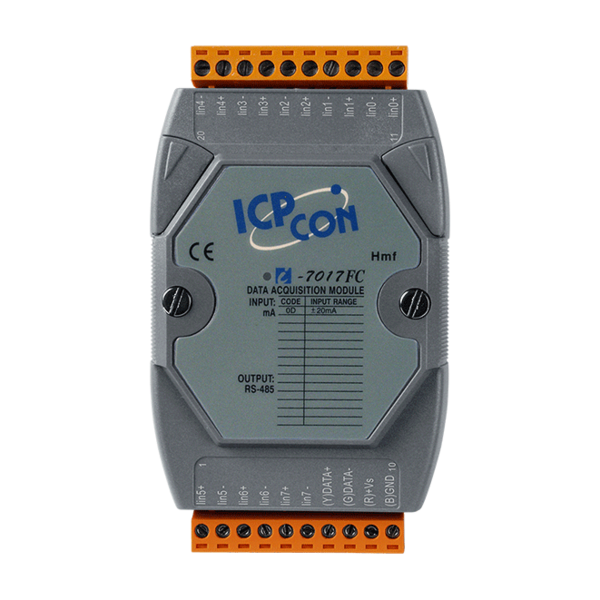

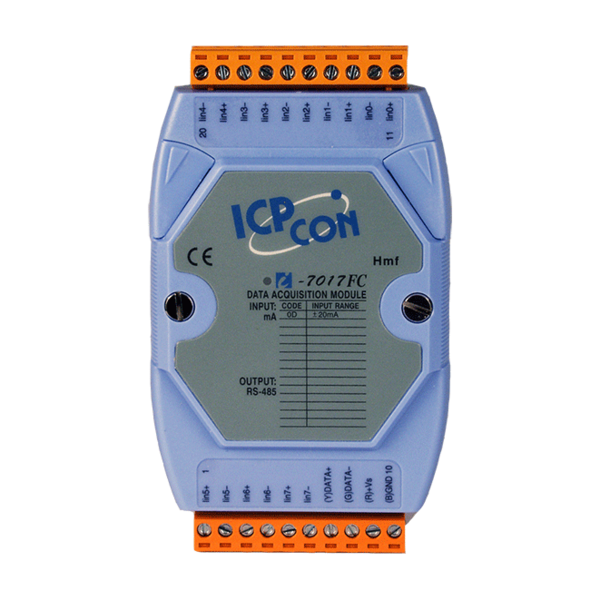

I-7017C / I-7017FC / I-7017RC / M-7017C / M-7017RC
8-채널 전류 입력 모듈
I-7017C는 전류만 측정하도록 특별히 설계된 8 채널 전류 입력 모듈입니다. 사용자 친화적인 설계로 내장 된 저항 덕분에 전류를 측정 할 때 시간과 노력을 모두 절약 할 수 있으므로 이제 전류를 직접 측정 할 수 있습니다.
I-7017RC는 I-7017C의 업그레이드 된 버전으로 I-7017RC가 매우 열악한 환경에 훨씬 더 적합하다는 유일한 차이점이 있습니다. 또한 전류 입력 보호로 4kV ESD 보호 및 +/- 200VDC 공통 전압을 갖추고 있으며, 3000VDC 모듈 내 절연 및 4~20mA 입력에 대한 오픈 와이어 감지 기능도 제공합니다.
I-7017RC 및 I-7017FC의 샘플링 속도는 조정 가능하므로 고속 모드 또는 일반 모드를 선택할 수 있습니다.
M-7017C 및 M-7017RC는 I-7017C 및 M-7017RC와 사양이 동일하지만 Modbus RTU 프로토콜 및 DCON 프로토콜에 대한 추가 지원을 제공합니다.
▪ I-7017RC 및 M-7017RC
▪ ±200 VDC 공통 전압 보호
▪ 고속 모드 및 일반 모드 지원
▪ I-7017FC
▪ 고속 모드 및 일반 모드 지원
▪ 전류 입력 전용
▪ Built-in Resistor (전류 측정을 단순화하는 저항 내장)
▪ 4 ~ 20 mA 오픈 와이어 감지
▪ 3000 VDC 내부 모듈 절연
▪ 4 kV ESD 보호
▪ RoHS 준수
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
| 모델명 | I-7017C | I-7017RC | I-7017FC | |||
| M-7017C | M-7017RC | |||||
| 통신 | ||||||
| 인터페이스 | RS-485 | |||||
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||||
| Format | N,8,1 | |||||
| 전송 속도 | 1200 to 115200 bps | |||||
| 프로토콜 | DCON | |||||
| Modbus RTU, DCON | ||||||
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||||
| LED 표시기/디스플레이 | ||||||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||||
| I/O LED 표시기 | - | |||||
| 7-분절 LED 디스플레이 | - | |||||
| 절연 | ||||||
| 모듈 내부 절연, Field-to-Logic | 3000 VDC | |||||
| EMS 보호 | ||||||
| ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | |||||
| EFT (IEC 61000-4-4) | 전원선 ±4 kV | |||||
| Surge (IEC 61000-4-5) | 전원선 ± 0.5 kV | |||||
| 전원 | ||||||
| 역극성 보호 | Yes | |||||
| 입력 범위 | +10 ~ +30 VDC | |||||
| 소비 전력 | 1.3 W | |||||
| 기구 | ||||||
| 치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |||||
| 설치 | DIN-Rail or Wall Mounting | |||||
| 환경 | ||||||
| 작동 온도 | -25 to +75 °C | |||||
| 보관 온도 | -40 to +85 °C | |||||
| 습도 | 10 to 95 % RH, Non-condensing | |||||
| 모델명 | I-7017C | I-7017RC | I-7017FC | ||||||
| M-7017C | M-7017RC | ||||||||
| 아날로그 입력 | |||||||||
| 채널 | 8 | ||||||||
| 배선 | 차동 (Differential) | ||||||||
| 입력 범위 | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA | ||||||||
| 해상도 | 16-bit | ||||||||
| 정확도 | 일반 모드 | ±0.1% | |||||||
| 고속 모드 | - | 0.5 % | |||||||
| 샘플링 속도 | 일반 모드 | 10 Hz | |||||||
| 고속 모드 | - | 60 Hz | |||||||
| 입력 임피던스 | 125 MΩ | ||||||||
| 공통 전압 보호 | ±15 VDC | ±200 VDC | ±15 VDC | ||||||
| 개별 채널 구성 | - | ||||||||
| 과전류 보호 | Yes, 50 mA at 110 VDC | ||||||||
| 과전압 보호 | ±35 VDC | ||||||||
| 가상 채널 to 채널 절연 | - | Yes, 400 VDC | - | ||||||
| 오픈 와이어 감지 | Yes (4 ~ 20 mA) | ||||||||
| I-7017C CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS) | |
| M-7017C-G CR | 8-채널 아날로그 입력 모듈, Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS) | |
| I-7017FC CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 (fast sampling 버전) (블루 커버) (RoHS) | |
| I-7017FC-G CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 (fast sampling 버전) (회색 커버) (RoHS) | |
| I-7017RC CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 with 고전압 보호 (블루 커버) (RoHS) | |
| I-7017RC-G CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 with 고전압 보호 (회색 커버) (RoHS) | |
| M-7017RC-G CR | 8-채널 아날로그 입력 모듈, Modbus 및 DCON 프로토콜 사용 with 고전압 보호 (회색 커버) (RoHS) | |
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
