I-7017R / M-7017R
8-채널 아날로그 입력 모듈

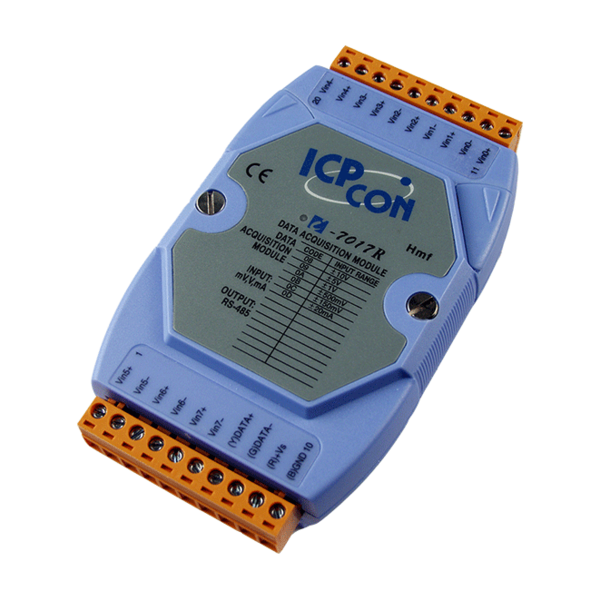

I-7017R은 과전압 보호가 240Vrms인 매우 높은 품질의 보호 메커니즘을 갖춘 8 채널 아날로그 입력 모듈입니다. 입력 유형에는 전압과 전류가 모두 포함됩니다. I-7017R은 I-7017의 업그레이드 버전으로, I-7017R이 매우 열악한 환경에 훨씬 더 적합하다는 유일한 차이점이 있습니다. I-7017R의 샘플링 속도는 조정 가능하므로 고속 모드 또는 일반 모드를 선택할 수 있습니다.
I-7017R에는 4kV ESD 보호 기능과 3000VDC 모듈 내 절연 기능도 있습니다.

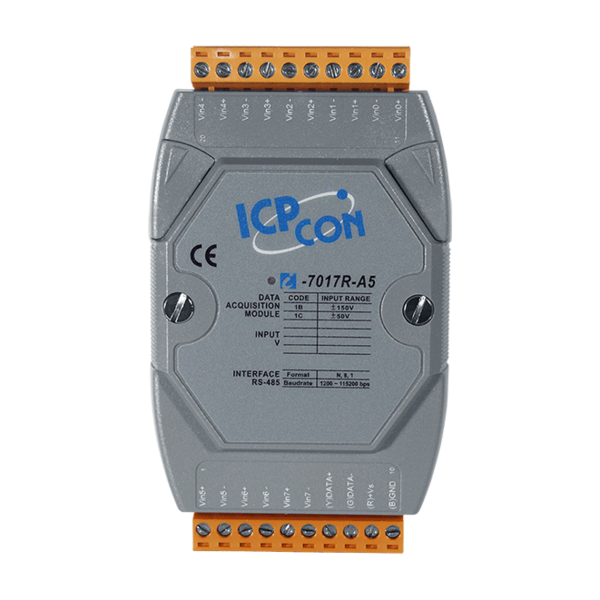

I-7017R-A5는 특히 고전압 입력용으로 설계된 8 채널 아날로그 입력 모듈이며 입력 범위는 -50V ~ + 50V 또는 -150V ~ + 150V입니다.

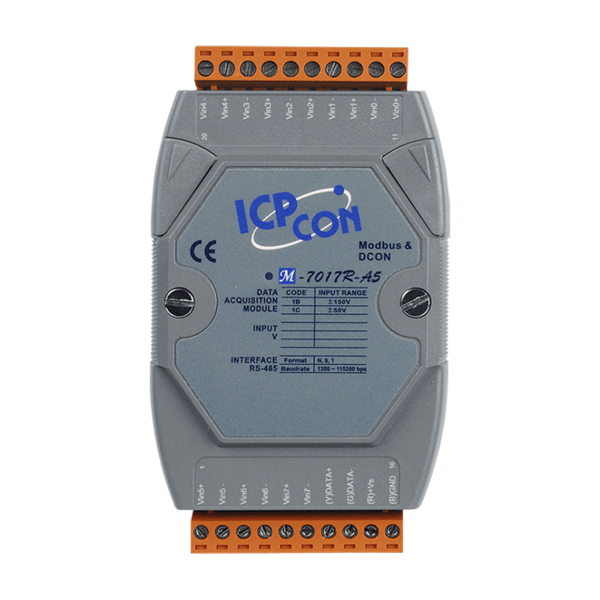

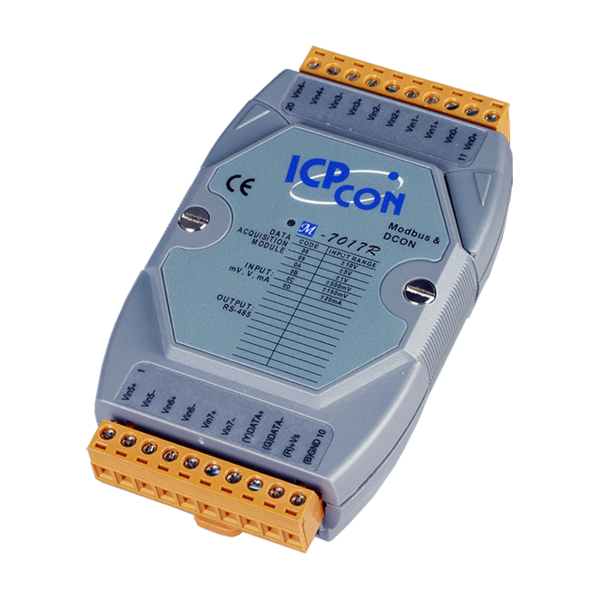

M-7017R 및 M-7017R-A5는 I-7017R 및 I-7017R-A5와 사양이 동일하지만 Modbus RTU 프로토콜 및 DCON 프로토콜에 대한 추가 지원을 제공합니다.
▪ I-7017R 및 M-7017R
▪ 240 Vrms 과전압 보호
▪ 전압 및 전류 입력
▪ I-7017R-A5 및 M-7017R-A5
▪ 고전압 보호
▪ 조정 가능한 샘플링 속도
▪ 4kV ESD 및 EFT 보호
▪ 3000 VDC 내부 모듈 절연
▪ 듀얼 워치독
▪ RoHS 준수
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
모델명 | I-7017R | I-7017R-A5 |
M-7017R | M-7017R-A5 | |
통신 | ||
인터페이스 | RS-485 | |
Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |
Format | (N,8,1) (N,8,2) (E,8,1) (O,8,1) | (N,8,1) |
전송 속도 | 1200 to 115200 bps | |
프로토콜 | DCON | |
Modbus RTU, DCON | ||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |
LED 표시기/디스플레이 | ||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |
I/O LED 표시기 | - | |
7-분절 LED 디스플레이 | - | |
절연 | ||
모듈 내부 절연, Field-to-Logic | 3000 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | |
EFT (IEC 61000-4-4) | 전원선 ±4 kV | |
Surge (IEC 61000-4-5) | 전원선 ± 0.5 kV | |
전원 | ||
역극성 보호 | Yes | |
입력 범위 | +10 ~ +30 VDC | |
소비 전력 | 1.3 W | |
기구 | ||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |
설치 | DIN-Rail or Wall Mounting | |
환경 | ||
작동 온도 | -25 to +75 °C | |
보관 온도 | -40 to +85 °C | |
습도 | 10 to 95 % RH, Non-condensing |
모델명 | I-7017R | I-7017R-A5 | |
M-7017R | M-7017R-A5 | ||
서미스터(Thermistor) 입력 | |||
채널 | 8 | ||
배선 | 차동 (Differential) | ||
입력 범위 | 전압 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, |
±50 V, ±150 V |
전류 | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (외부 125 Ω 저항 필요함) |
- | |
해상도 | 16-bit | ||
정확도 | 일반 모드 |
0.1 % | |
고속 모드 |
0.5 % | ||
샘플링 속도 | 일반 모드 |
10 Hz | |
고속 모드 |
60 Hz | 50 Hz | |
입력 임피던스 | 전압 | 2 MΩ | 290 kΩ |
전류 | - | ||
공통 전압 보호 | ±200 VDC | ||
개별 채널 구성 | - | ||
과전압 보호 | 240 Vrms | ±200 VDC | |
과전류 보호 | - | ||
가상 채널 to 채널 절연 | Yes, 400 VDC | ||
오픈 와이어 감지 | Yes |
I-7017R CR | 8-채널 아날로그 입력(전류 & 전압), DCON 프로토콜 사용 (블루 커버) (RoHS) | |
I-7017R-G CR | 8-채널 아날로그 입력(전류 & 전압), DCON 프로토콜 사용 (회색 커버) (RoHS) | |
M-7017R-G CR | 8-채널 아날로그 입력(전류 & 전압), DCON & Modbus 프로토콜 사용 (회색 커버) (RoHS) | |
I-7017R-A5-G CR | 8-채널 아날로그 입력(전압), DCON 프로토콜 사용 (회색 커버) (RoHS) | |
M-7017R-A5-G CR | 8-채널 아날로그 입력(전압), DCON & Modbus 프로토콜 사용 (회색 커버) (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) |
