I-7063A / I-7063AD
8-채널 Isolated 디지털 입력 및 3-채널 AC SSR 출력 모듈
I-7063A 모듈은 8개의 디지털 입력 채널과 3개의 AC SSR (Solid State Relay) 출력 채널을 제공하며 I-7065A는 4개의 디지털 입력 채널과 5개의 AC SSR 출력 채널을 제공합니다. 모든 디지털 입력 채널은 16-bit 카운터로 사용할 수 있습니다.
또한 디지털 입력 채널은 배선 연결을 통해 싱크(sink) 또는 소스(source) 유형으로 선택할 수 있습니다. 전기 기계 릴레이와 비교하여 SSR 기술은 더 빠른 응답 시간과 더 큰 전기적 내구성을 제공합니다.
AC SSR 기술의 통합은 또한 아크, 바운스 및 스위칭 노이즈의 가능성을 제거합니다.

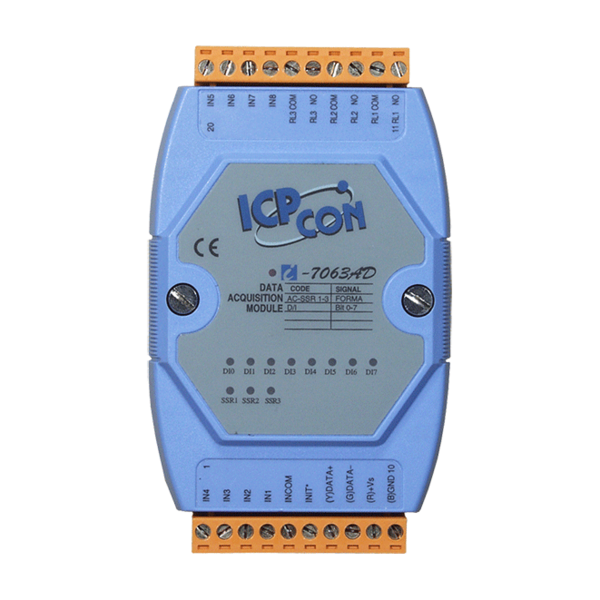

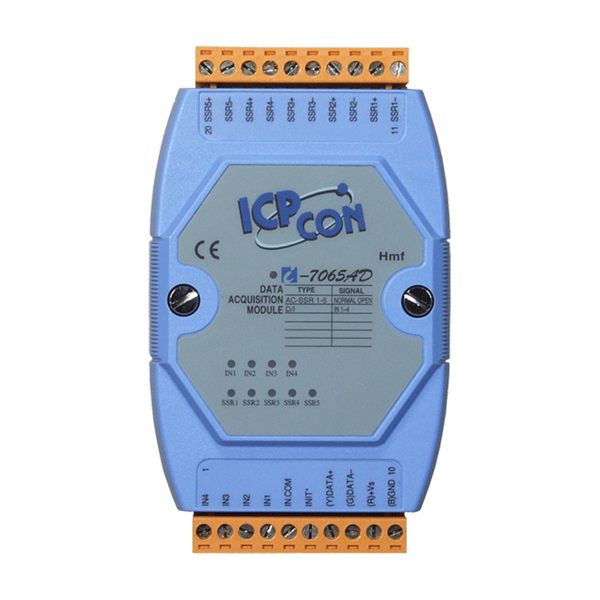

I-7063AD는 11개의 LED 표시기를 제공하고 I-7065AD는 9개의 LED 표시기를 제공하여 디지털 입력 및 SSR 출력의 상태를 모니터링하는데 사용할 수 있습니다.
전원 켜기 및 안전 값을 구성하는 옵션도 있으며, 4kV ESD 보호 및 3750VDC 내부 모듈 절연도 제공되어 산업 환경에서 노이즈 보호 기능을 향상시킵니다.

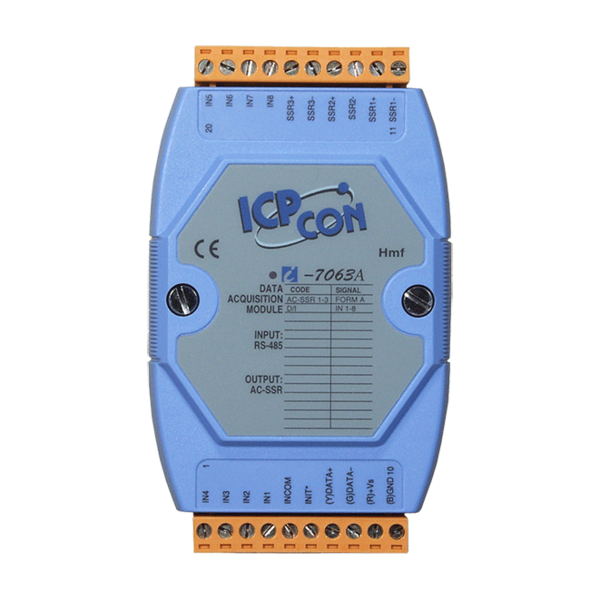

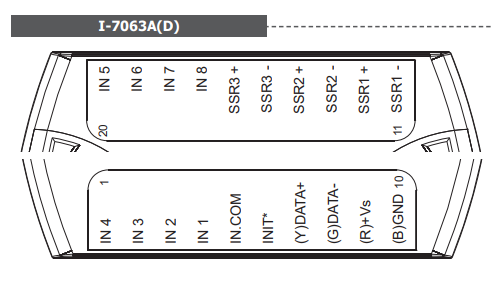

▪ I-7063A(D)
▪ 8-채널 디지털 입력 및 3-채널 AC SSR 출력

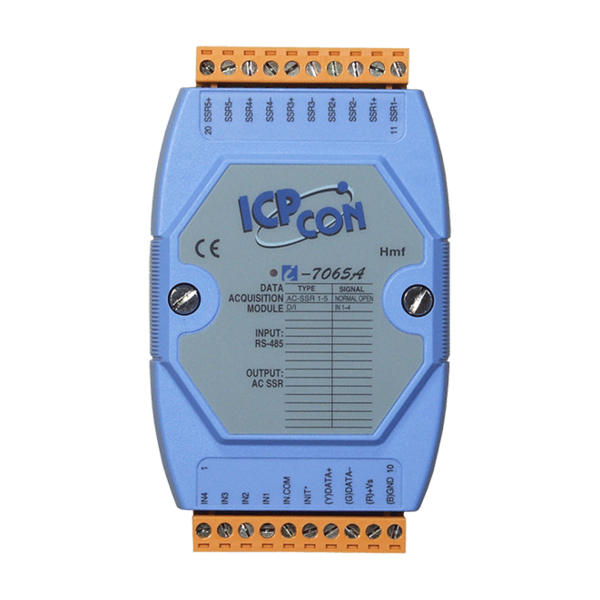

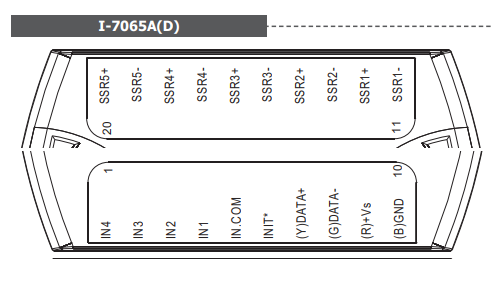

▪ I-7065A(D)
▪ 4-채널 디지털 입력 및 5-채널 AC SSR 출력
▪ Form A AC Solid State Relay 출력
▪ No Arcing, No Bounce, 및 No Switching Noise
▪ 디지털 입력 : 싱크(Sink) 및 소스(Source) 타입
▪ 모든 디지털 채널은 16-bit 카운터로 사용 가능
▪ 파워온 값(Power-on Value) 설정
▪ 안전 값(Safe Value) 설정
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
모델명 | I-7063A | I-7063AD | I-7065A | I-7065AD |
통신 | ||||
인터페이스 | RS-485 | |||
Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | |||
전송 속도 | 1200 to 115200 bps | |||
프로토콜 | DCON | |||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||
LED 표시기/디스플레이 | ||||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||
I/O LED 표시기 | - | Yes, 11 LED 디지털 입력/릴레이 출력 표시 |
- | Yes, 11 LED 디지털 입력/릴레이 출력 표시 |
7-분절 LED 디스플레이 | - | |||
절연 | ||||
모듈 내부 절연, Field-to-Logic | 3750 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기 | |||
EFT (IEC 61000-4-4) | 전원선 ±2 kV | |||
Surge (IEC 61000-4-5) | - | |||
전원 | ||||
역극성 보호 | Yes | |||
입력 범위 | +10 ~ +30 VDC | |||
소비 전력 | 0.5 W | 1.0 W | 0.6 W | 1.0 W |
기구 | ||||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |||
설치 | DIN-Rail or Wall Mounting | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -40 to +85 °C | |||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | I-7063A | I-7063AD | I-7065A | I-7065AD | |
AC Solid State Relay 출력 | |||||
채널 | 3 | 5 | |||
Relay 타입 | AC-SSR (Form A) | ||||
Form A AC-SSR | 작동 전압 범위 | 24 ~ 265 VAC | |||
최대 부하 전류 | 1 A | ||||
누설 전류 | 1.5 mA | ||||
최소 작동 시간 | 1/2 cycle + 1 ms | ||||
최소 복구 시간 | 1/2 cycle + 1 ms | ||||
절연 내력 | 2500 VAC | ||||
전기적 지구력 | 긴 수명(Long Life), 아킹 없음(No Arcing), 바운스 없음(No Bounce), 스위칭 노이즈 없음(No Switching Noise) | ||||
파워 온 값 | Yes | ||||
안전 값 | Yes | ||||

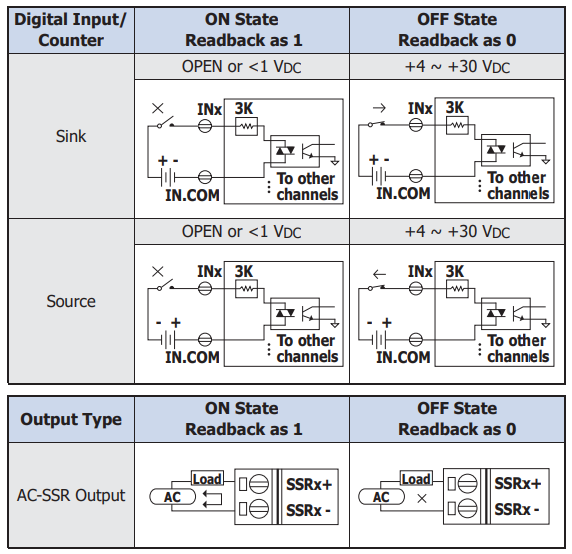

디지털 입력/카운터 | |||||
채널 | 8 | 4 | |||
타입 | Dry 접점 | - | |||
Wet 접점 | Sink/Source | ||||
Wet 접점 | ON 전압 레벨 | 최대 +1 VDC | |||
OFF 전압 레벨 | +4 ~ 30 VDC | ||||
Dry 접점 | ON 전압 레벨 | - | |||
OFF 전압 레벨 | - | ||||
유효 거리 | - | ||||
카운터 | 최대 카운터 | 65535 (16-bit) | |||
최대 입력 Frequency | 100 Hz | ||||
최소 Pulse Width | 5 ms | ||||
입력 임피던스 | 3 kΩ | ||||
채널-to-채널 절연 | - | ||||
과전압 보호 | ±35 VDC |
I-7063A CR | 8-채널 Isolated 디지털 입력 및 3-채널 AC SSR 출력 모듈, DCON 프로토콜 (블루 커버) (RoHS) | |
I-7063AD CR | I-7063A with LED 디스플레이 (블루 커버) (ROSH) | |
I-7065A CR | 4-채널 Isolated 디지털 입력 및 5-채널 AC SSR 출력 모듈, DCON 프로토콜 (블루 커버) (RoHS) | |
I-7065AD CR | I-7065A with LED 디스플레이 (블루 커버) (ROSH) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) |
