제품 상세보기

I-7018Z/M-7018Z

제품명
I-7018Z/M-7018Z
용도
열전대(Thermocouple),전압 & 전류 입력
특성
10-채널 아날로그 입력 모듈
제조사
ICPDAS(대만)



I-7018Z / M-7018Z
10-채널 아날로그 입력 모듈











I-7018Z / M-7018Z는 매우 정확한 열전대(thermocouple) 측정을 위해 특별히 설계된 RS-485 인터페이스가 있는 10 채널 범용 아날로그 입력 모듈이며, 현장에서 온도 출력 일관성과 안정적인 온도를 보장하기 위해 각 채널에 대한 자동 냉 접점 보상 기능(automatic cold-junction compensation)이 있습니다. 향상된 모델의 혁신적인 디자인은 이전 디자인보다 열전대 측정이 더 정확하도록 보장합니다.
열전대 입력 외에도 I-7018Z / M-7018Z는 전압 및 전류 입력도 지원합니다. 전압 입력 범위는 +/- 15mV ~ +/- 2.5V 입니다. 최대 10 개의 다른 유형의 아날로그 입력을 단일 모듈에 연결할 수 있습니다. 최대 240Vrms의 과전압 보호 기능이 제공되며, 열전대 및 +4 ~ + 20mA 입력 채널에 대한 채널별 오픈 와이어 감지
(open wire detection) 기능을 제공합니다.
M-7018Z는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜 모두에 대한 추가 지원을 제공하며 모든 하드웨어 사양은 I-7018Z와 동일합니다.







▪  10-채널 아날로그 입력
▪  온도 출력 일관성
▪  현장에서 안정적인 온도 출력
▪  전류, 전압 및 열전대 입력
▪  240 Vrms 과전압 보호
▪  개별 채널 구성 가능
▪  4kV ESD 및 EFT 보호
▪  3000 VDC 내부 모듈 절연
▪  듀얼 워치독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명  I-7018Z M-7018Z
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 DCON                 Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점
EFT (IEC 61000-4-4) 전원선 ±4 kV
Surge (IEC 61000-4-5) 전원선 ± 0.5 kV
전원
역극성 보호   Yes
입력 범위 +10 ~ +30 VDC
소비 전력  1.3 W
기구
치수
(L x W x H)
M-7019Z 116 mm x 73 mm x 35 mm
DB-1820 78 mm x 65 mm x 22 mm
DN-1822 103 mm x 96 mm x 27 mm
DN-1823 103 mm x 100 mm x 27 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명  I-7018Z M-7018Z
 아날로그 입력
채널 10
배선 차동(Differential)
입력 범위 열전대 J, K, T, E, R, S, B, N, C, L, M, LDIN43710
전압 ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V
전류 ±20 mA , 0 ~ +20 mA, +4 ~ +20 mA (점퍼 선택 가능)
해상도 16-bit
정확도 ±0.1% of FSR
샘플링 속도 10 Hz (Total)
입력 임피던스 > 400 kΩ
공통 전압 보호 ±200 VDC
개별 채널 구성 Yes
과전압 보호 240 Vrms
오픈 와이어 감지 (열전대 전용) Yes
온도 출력 일관성 Yes
현장에서 안정적인 온도 출력 Yes

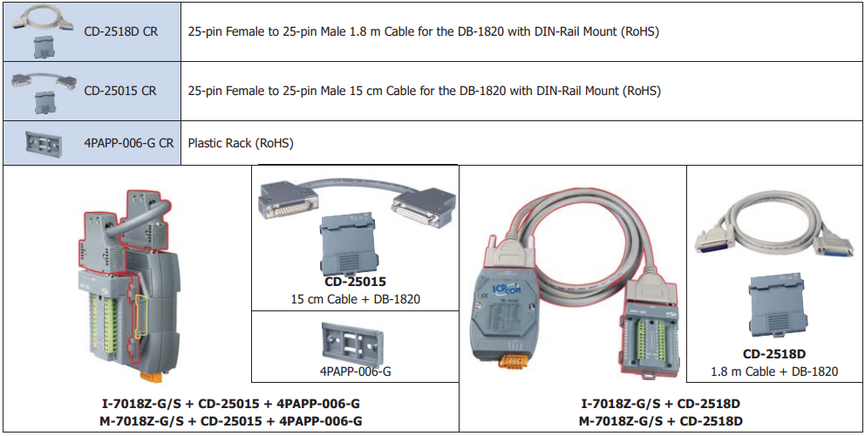

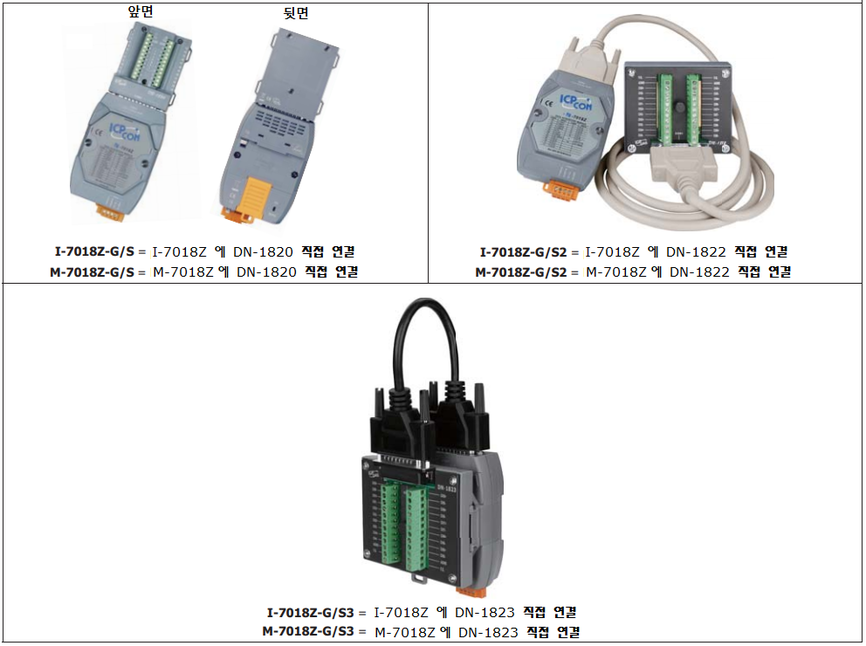

I-7018Z-G/S CR 10-채널 열전대(Thermocouple) 입력 모듈, DCON 프로토콜 (회색 커버) (RoHS)
I-7018Z 모듈 및 DB-1820 도터 보드 1개 포함.
I-7018Z-G/S2 CR 10-채널 열전대(Thermocouple) 입력 모듈, DCON 프로토콜 (회색 커버) (RoHS)
I-7018Z 모듈 및 DB-1822 도터 보드 1개 & CD-2518D 1.8 m 케이블 포함.
I-7018Z-G/S3 CR 10-채널 열전대(Thermocouple) 입력 모듈, DCON 프로토콜 (회색 커버) (RoHS)
I-7018Z 모듈 및 DB-1823 도터 보드 1개 & 15 cm 케이블 포함.
M-7018Z-G/S CR 10-채널 열전대(Thermocouple) 입력 모듈, DCON &  Modbus 프로토콜 (회색 커버) (RoHS)
M-7018Z 모듈 및 DB-1820 도터 보드 1개 포함.
M-7018Z-G/S2 CR 10-채널 열전대(Thermocouple) 입력 모듈, DCON &  Modbus 프로토콜 (회색 커버) (RoHS)
M-7018Z 모듈 및  DB-1822 도터 보드 1개 & CD-2518D 1.8 m 케이블 포함.
M-7018Z-G/S3 CR                10-채널 열전대(Thermocouple) 입력 모듈, DCON &  Modbus 프로토콜 (회색 커버) (RoHS)
M-7018Z 모듈 및 DB-1823 도터 보드 1개 & 15 cm 케이블 포함.





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
