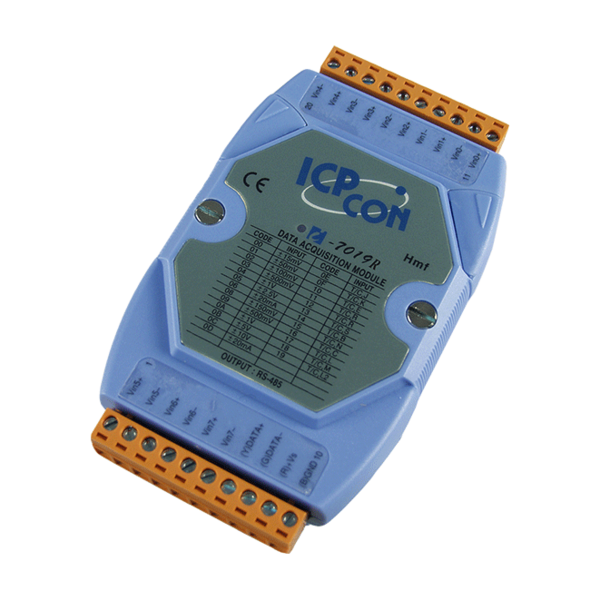

I-7019R / M-7019R
8-채널 아날로그 입력 모듈
I-7019R은 8개의 차동 아날로그 입력(differential Analog Input) 채널을 포함하는 아날로그 입력 모듈입니다.
전압, 전류 또는 열전대(Thermocouple) 입력은 점퍼를 통해 모든 아날로그 입력 채널에 대해 선택할 수 있으며, 각 채널은 개별 범위에 대해 구성 할 수 있습니다.
전압 입력 범위는 ± 15mV ~ 10V이고, 전류 입력 범위는 +4 ~ + 20mA, 0 ~ + 20mA 또는 ± 20mA이며, 열전대 유형은 J, K, T, E, R , S, B, N, C, L, M, LDIN43710을 입력에 사용할 수 있습니다. 단일 모듈에 최대 8개의 서로 다른 아날로그 입력 유형을 연결할 수 있습니다. 최대 240Vrms의 과전압 보호 기능이 제공됩니다.
이 모듈은 또한 열전대 및 +4 ~ + 20mA 입력 유형에 대한 채널별 오픈 와이어 감지 기능을 갖추고 있으며, 4kV ESD 보호 및 3000VDC 모듈 내 절연을 제공합니다.

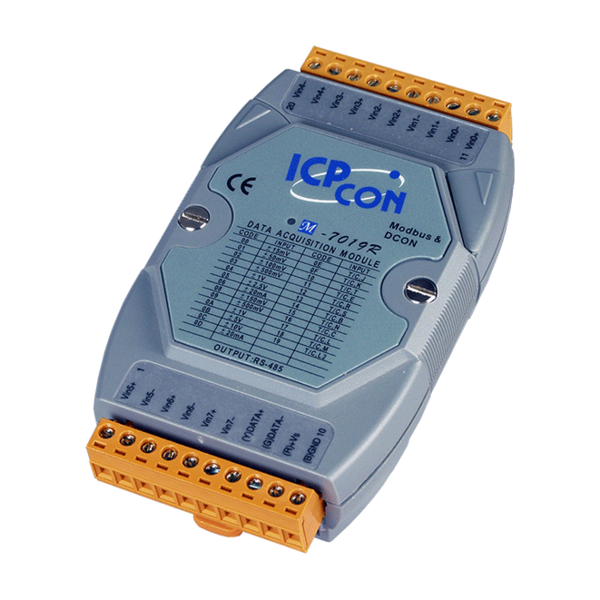

M-7019R은 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7019R과 동일합니다.
▪ 8-채널 아날로그 입력
▪ 240 Vrms 과전압 보호
▪ 개별 채널 구성 가능

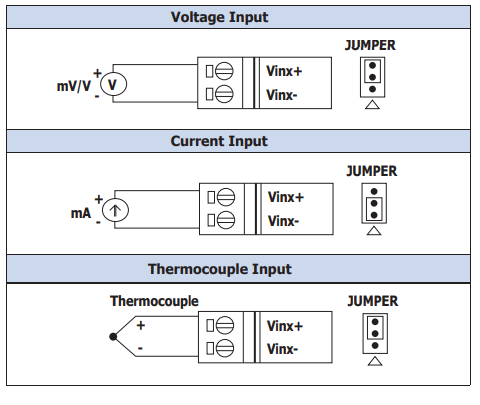

▪ 전류, 전압 및 열전대 입력을 점퍼로 선택 가능
▪ 열전대 개방 감지 (Open Thermocouple Detection)
▪ 4kV ESD 및 EFT 보호
▪ 3000 VDC 내부 모듈 절연
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C

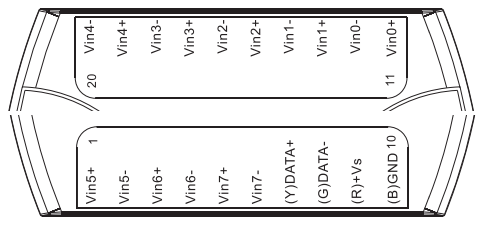

모델명 | I-7019R | M-7019R | |
통신 | |||
인터페이스 | RS-485 | ||
Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | ||
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||
전송 속도 | 1200 to 115200 bps | ||
프로토콜 | DCON | Modbus RTU, DCON | |
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | ||
LED 표시기/디스플레이 | |||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | ||
I/O LED 표시기 | - | ||
7-분절 LED 디스플레이 | - | ||
절연 | |||
모듈 내부 절연, Field-to-Logic | 3000 VDC | ||
EMS 보호 | |||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | ||
EFT (IEC 61000-4-4) | 전원선 ±4 kV | ||
전원 | |||
역극성 보호 | Yes | ||
입력 범위 | +10 ~ +30 VDC | ||
소비 전력 | 1.3 W | ||
기구 | |||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | ||
설치 | DIN-Rail or Wall Mounting | ||
환경 | |||
작동 온도 | -25 to +75 °C | ||
보관 온도 | -40 to +85 °C | ||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | I-7019R | M-7019R | |
아날로그 입력 | |||
채널 | 8 | ||
배선 | 차동(Differential) | ||
입력 범위 | 열전대 | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 | |
전압 | ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V |
||
전류 | ±20 mA , 0 ~ +20 mA, +4 ~ +20 mA (점퍼 선택 가능) | ||
해상도 | 16-bit | ||
정확도 | ±0.1% of FSR | ||
샘플링 속도 | 8 Hz (Total) | ||
입력 임피던스 | 전압 | 2 MΩ | |
전류 | 125 Ω | ||
열전대 | > 400 kΩ | ||
공통 전압 보호 | ±200 VDC | ||
개별 채널 구성 | Yes | ||
과전압 보호 | 240 Vrms | ||
오픈 와이어 감지 (열전대 전용) | Yes | ||
온도 출력 일관성 | - | ||
현장에서 안정적인 온도 출력 | - |
I-7019R CR | 8-채널 아날로그 입력 모듈 (전압,전류,열전대 입력), DCON 프로토콜 (블루 커버) (RoHS) | |
I-7019R-G CR | 8-채널 아날로그 입력 모듈 (전압,전류,열전대 입력), DCON 프로토콜 (회색 커버) (RoHS) | |
M-7019R-G CR | 8-채널 아날로그 입력 모듈 (전압,전류,열전대 입력), DCON & Modbus 프로토콜 (회색 커버) (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) |
