M-7018-16

제품명
M-7018-16
용도
열전대(Thermocouple),전압 & 전류 입력
특성

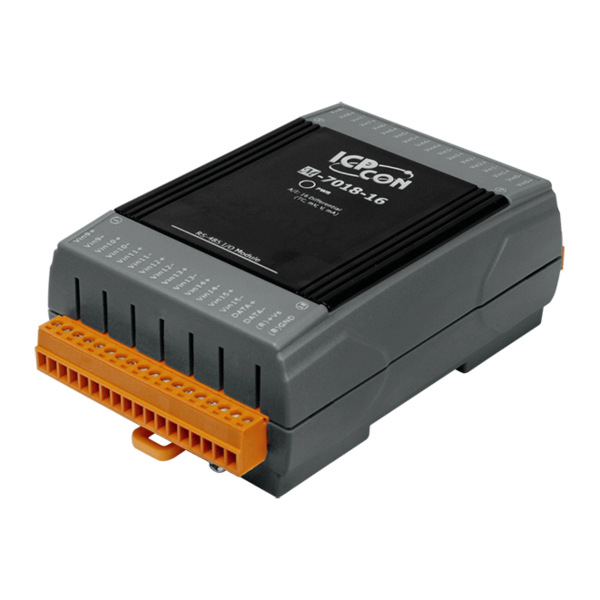

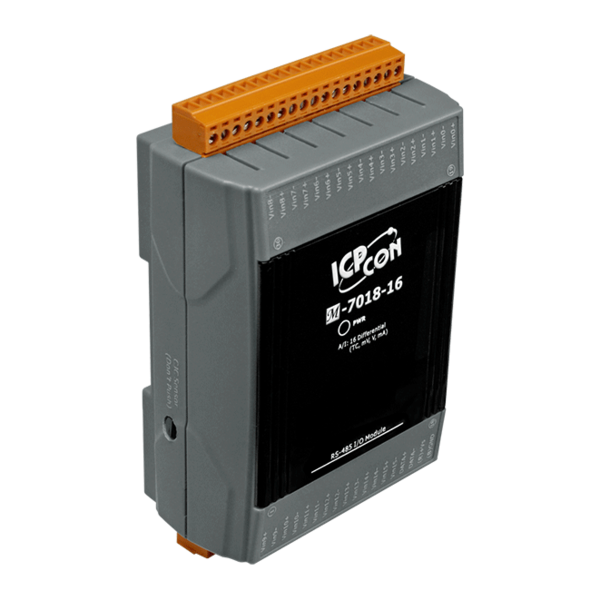

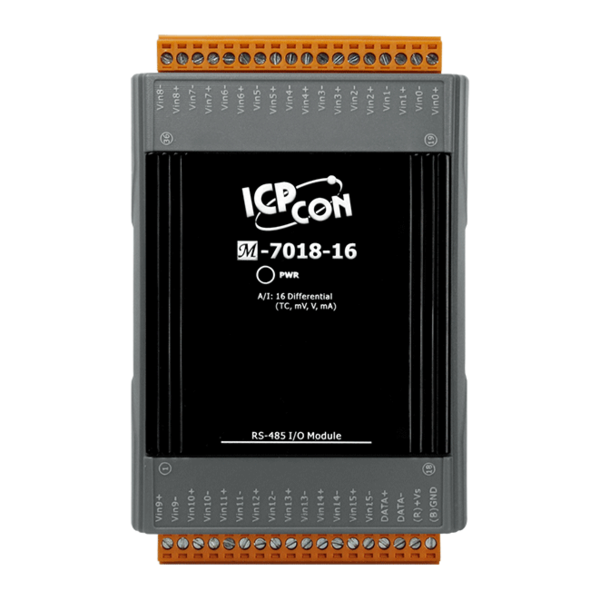

16-채널 아날로그 입력 모듈
제조사
ICPDAS(대만)



M-7018-16
16-채널 아날로그 입력 모듈











M-7018-16은 16개의 차동 아날로그 입력 채널을 포함하는 아날로그 입력 모듈입니다. 전압 입력 범위는 ± 15mV ~ ± 2.5V, 전류 입력 범위는 +4 ~ + 20mA, 0 ~ + 20mA 또는 ± 20mA이며 유형 J, K, T, E, R, S, B, N, C, L, M, LDIN43710 열전대를 입력에 사용할 수 있습니다. 최대 30VDC의 과전압 보호 기능이 제공됩니다. 이 모듈은 또한 열전대 입력 유형에 대한 채널별 오픈 와이어 감지 기능을 갖추고 있으며, 4kV ESD 보호 및 3000VDC 모듈 내 절연을 제공합니다.







▪  16-채널 차동(Differential) 아날로그 입력
▪  ±30 VDC 과전압 보호
▪  전류(Current), 전압(Voltage) 또는 열전대(Thermocouple) 입력
▪  조정 가능한  CJC off set
▪  열전대 오픈 감지
▪  3000 VDC 내부 모듈 절연
▪  듀얼 워치독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





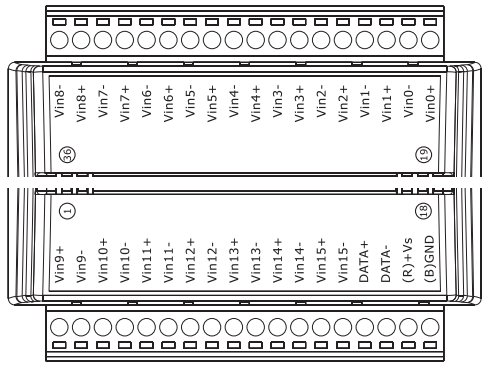

모델명  M-7018-16
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점
EFT (IEC 61000-4-4) 전원선 ±4 kV
Surge (IEC 61000-4-5) 전원선 ± 2 kV
전원
역극성 보호   Yes
입력 범위 +10 ~ +30 VDC
소비 전력  0.5 W
기구
치수 (L x W x H) 120 mm x 76 mm x 42 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명  M-7018-16
 아날로그 입력
채널 16
배선 차동 (Differential)

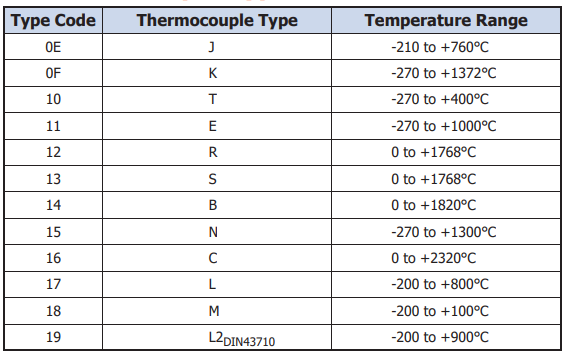

센서 타입 Thermocouple  J, K, T, E, R, S, B, N, C
전압 ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V

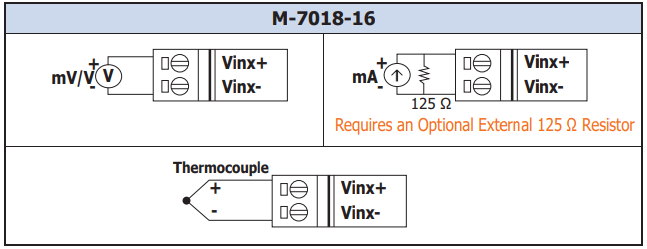

전류 ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (외부 125 Ω 저항 필요)
해상도 16-bit
정확도 0.1% of FSR
샘플링 속도 10 Hz (Total)
입력 임피던스 > 400 kΩ
공통 전압 보호 25 VDC
개별 채널 구성 -
과전압 보호 ±30 VDC
오픈 와이어 감지 Yes (열전대 Thermocouple 전용)
온도 출력 일관성 -
현장에서 안정적인 온도 출력 -













M-7018-16-G CR 16-채널 아날로그 입력(열전대,전류,전압), DCON &  Modbus 프로토콜 사용 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
