M-7003

제품명
M-7003
용도
전압 & 전류 입력
특성
8-채널 AI, 4-채널 릴레이 출력 모듈
제조사
ICPDAS(대만)

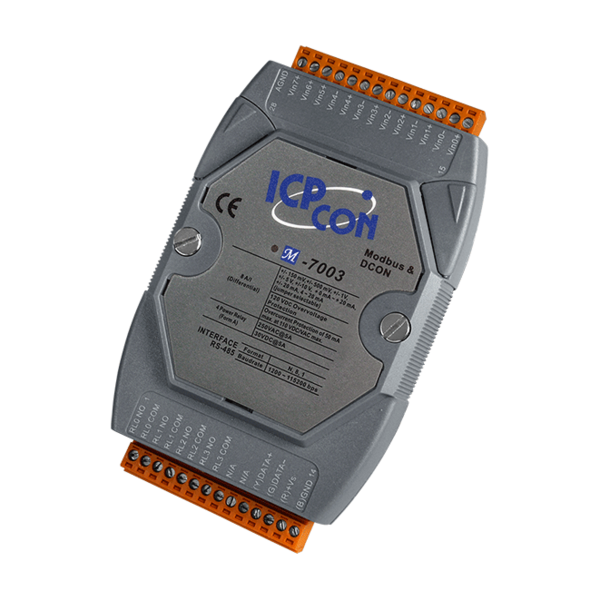

M-7003
8-채널 아날로그 입력, 4-채널 릴레이 출력 모듈











M-700316-bit, 8 채널 아날로그 입력 및 릴레이 출력용 4 채널 모듈 입니다. 모든 채널은 모든 아날로그 채널에서 프로그래밍 가능한 입력 범위 (± 150mV, ± 500mV, ± 1V, ± 5V, ± 10V, ± 20mA, 0 ~ 20mA 및 4 ~ 20mA)를 제공하는 Form A 유형 릴레이 모듈입니다. 각 아날로그 채널은 개별 범위를 구성 할 수 있으며 120VDC 높은 과전압 보호 기능이 있습니다. 전압 또는 전류 입력에 대해 선택 가능한 점퍼가 있고, 샘플링 속도는 변경 가능합니다. 빠른 모드와 일반 모드가 있으며, 또한 4kV ESD 보호 및 2500VDC 내부 모듈 절연에 대한 인증을 받았습니다.







▪  전압 및 전류 입력
▪  120 VDC 과전압 보호
▪  고해상도 : 16-bit
▪  2500 VDC 내부 모둘 절연
▪  포토커플 절연 (Photocouple Isolation)
▪  릴레이 출력 지원
▪  고속 모드 및 일반 모드 지원
▪  Din-Rail 설치
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명  M-7003
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format N, 8, 1
전송 속도 1200 to 115200 bps
프로토콜 Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  2500 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점
EFT (IEC 61000-4-4) 전원선 ±4 kV
Surge (IEC 61000-4-5) 전원선 ±3 kV
전원
역극성 보호  Yes
입력 범위 +10 ~ +30 VDC
소비 전력 1.8 W
기구
치수 123 mm x 72 mm x 35 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 M-7003

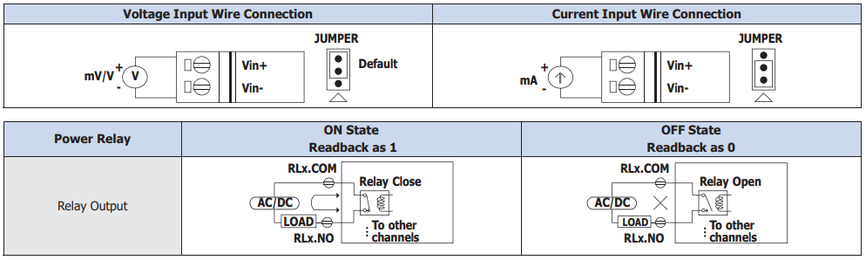

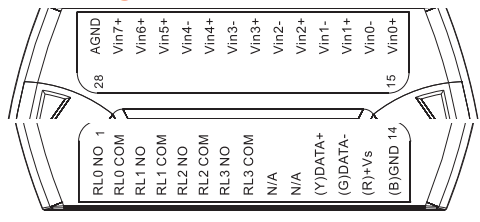

 아날로그 입력
채널 8
배선 5-채널 차동(differential) 및 3-채널 단일 종단(single-ended)
범위 전압 ±150 mV, ±500 mV, ±1 V , ±5 V, ±10 V
전류 ±20 mA , 0~20 mA, 4~20 mA (점퍼 선택 가능)
해상도 12/16-bit
정확도 일반 모드 0.1 %
고속 모드 0.5 %
샘플링 속도 일반 모드 10 Hz
고속 모드 60 Hz
입력 임피던스 전압 20 M (Differential)
전류 10 M (Single-ended)
공통 전압 보호 ±15 VDC
개별 채널 구성 -
과전압 보호 120 VDC
릴레이 출력
채널 4
접점 Power Relay (Form A)
Contact Rating 5 A @ 250 VAC
5 A @ 30 VDC
Surge Strength 3000 VDC
Operate Time 3 ms
Release Time 2 ms
기계적 내구 (Mechanical Endurance) 2 × 107 ops.
전기적 내구성 (Electrical Endurance) 105 ops.
파워-온 값 (Power-on Value) Yes
안전 값 (Safe Value) Yes













M-7003 CR   8-채널 아날로그 입력, 4-채널 릴레이 출력 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
