M-7041-A5 / M-7041D-A5
14-채널 고전압 절연 디지털 입력 모듈
M-7041(D)-A5는 고전압 디지털 입력을 위한 14개 채널을 제공하며, 각 채널은 포토 커플 절연(photocouple isolation) 기능을 갖추고 있습니다. 입력 전압 레벨은 150V까지 높을 수 있습니다. 또한 배선 연결을 통해 싱크(Sink) 또는 소스(Source) 유형 디지털 입력을 선택할 수 있으며 모든 채널을 16-bit 카운터로 사용할 수 있습니다.
M-7041D-A5에는 DI 채널 상태 모니터링을 위한 14개의 LED 표시기가 있습니다.
4kV ESD 보호 및 3750VDC 내부 모듈 절연이 표준이며, 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.
▪ 150 V 고전압 디지털 입력
▪ Sink 또는 Source-type 디지털 입력
▪ 포토커플 절연 (Photocouple Isolation)
▪ 모든 채널 16-bit 카운터로 사용
▪ ±4 kV ESD 보호
▪ 3750 VDC 내부 모듈 절연
▪ 듀얼 워치독 내장
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ 모든 유형의 On/Off 제어
▪ 산업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템
모델명 | M-7041-A5 | M-7041D-A5 | ||
통신 | ||||
인터페이스 | RS-485 | |||
Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||
Format | N, 8, 1 | |||
전송 속도 | 1200 to 115200 bps | |||
프로토콜 | DCON | DCON 및 Modbus/RTU | ||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||
LED 표시기/디스플레이 | ||||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||
I/O LED 표시기 | - | Yes, 14 LED 디지털 입력 표시 | ||
7-분절 LED 디스플레이 | - | |||
절연 | ||||
모듈 내부 절연, Field-to-Logic | 3750 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV, 무작위점 ±8 kV 공기 | |||
EFT (IEC 61000-4-4) | RS-485 포트 ±4 kV, ±2 kV | |||
Surge (IEC 61000-4-5) | - | |||
전원 | ||||
역극성 보호 | Yes | |||
입력 범위 | +10 ~ +30 VDC | |||
소비 전력 | 0.2 W | 1.0 W | ||
기구 | ||||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |||
설치 | DIN-Rail or Wall Mounting | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -40 to +85 °C | |||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | M-7041-A5 | M-7041D-A5 | |||||
디지털 입력/카운터 | |||||||
채널 | 14 | ||||||
타입 | Dry Contact | - | |||||

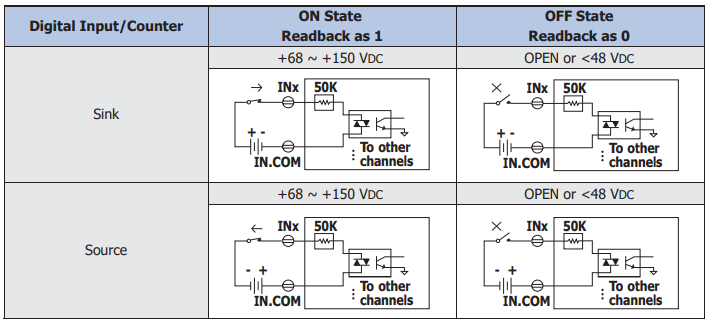

Wet Contact | Sink/Source | ||||||
Wet 접점 | ON 전압 레벨 | +68 ~ 150 VDC | |||||
OFF 전압 레벨 | 최대 +48 VDC | ||||||
카운터 | 최대 Count | 65535 (16-bit) | |||||
최대 입력 Fequency | 100 Hz | ||||||
최소 Pulse Width | 5 ms | ||||||
입력 임피던스 | 3 kΩ | ||||||
채널-to-채널 절연 | - | ||||||
과전압 보호 | - |
