I-7042/I-7042D

제품명
I-7042/I-7042D
용도
디지털 출력 (Isolation)
특성
13-채널 디지털 출력 모듈
제조사
ICPDAS(대만)

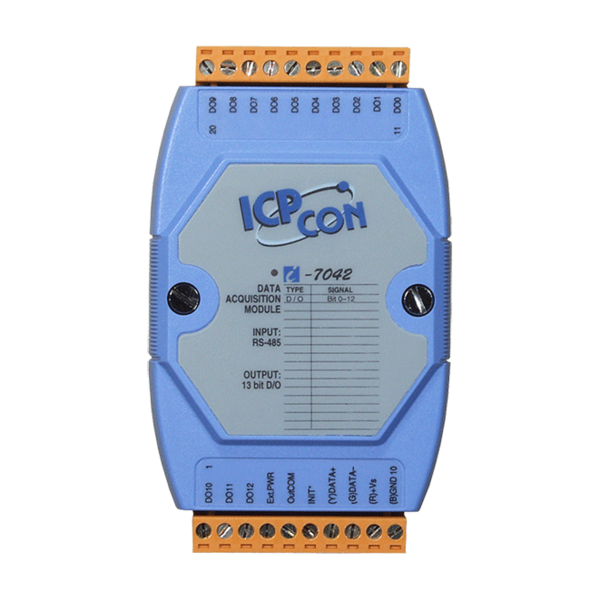

I-7042 / I-7042D
13-채널 디지털 입력 모듈











I-704213 채널 디지털 출력 채널을 제공하며, 각 채널은 포토 커플 절연(Photocouple isolation) 기능을 갖추고 있으며 오픈 콜렉터를 사용하여 싱크(Sink) 유형 출력을 지원합니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션도 있습니다.

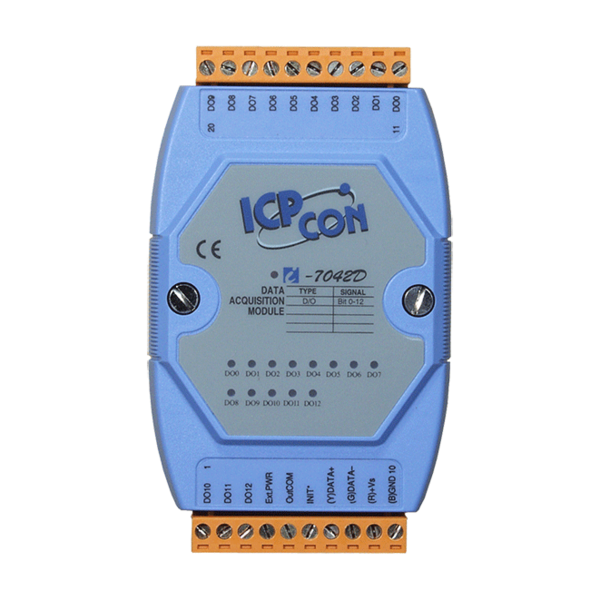

I-7042D에는 DO 채널의 상태를 모니터링하는데 사용할 수있는 13 개의 LED 표시기가 있습니다.
3750 Vrms 내부 모듈 절연이 표준입니다.
I-704316 개의 디지털 출력 채널을 제공하며, 각 채널은 비절연형(non-isolated)이며 오픈 콜렉터를 사용하는 싱크(Sink) 유형 출력을 지원합니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션도 있습니다. I-7043D에는 DO 채널의 상태를 모니터링하는데 사용할 수있는 16 개의 LED 표시기가 있습니다.
M-7043의 하드웨어 사양은 I-7043과 동일하며 둘 다 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 지원합니다.

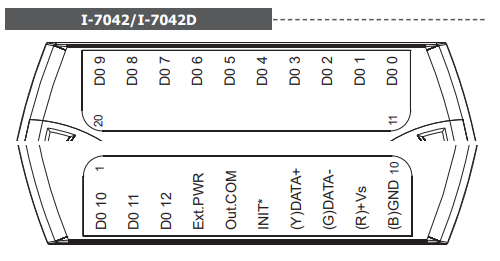

▪  I-7042 / I-7042D
   ▪  13 채널 오픈 콜렉터 출력
   ▪  3750 Vrms 내부 모듈 절연

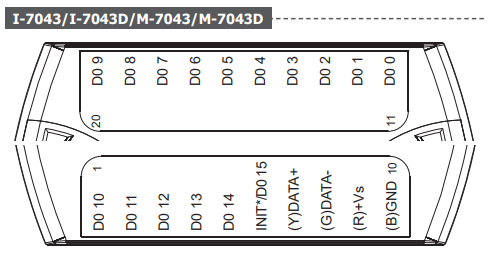

▪  I-7043 / I-7043D / M-7043 / M-7043D
   ▪  16 채널 오픈 콜렉터 출력
   ▪  모든 채널에 대해 비 절연(Non-isolated)
▪  Sink-Type 디지털 출력
▪  파워-온 값(Power-on Value) 설정 구성 가능
▪  안전 값(Safe Value) 설정 구성 가능
▪  듀얼 워치독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





▪  빌딩 자동화
▪  공장 자동화
▪  기계 자동화
▪  원격 유지 관리
▪  원격 진단
▪  테스트 장비





모델명 I-7042 I-7043 M-7043
I-7042D I-7043D M-7043D
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 DCON DCON 및 Modbus/RTU
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 - - -
Yes,
13 LED 디지털 출력 표시
Yes,
16 LED 디지털 출력 표시
Yes,
16 LED 디지털 출력 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3750 VDC  -
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±2 kV, 무작위점 ±4 kV 공기  -
EFT (IEC 61000-4-4) 전원선 ±2 kV -
Surge (IEC 61000-4-5) -
전원
역극성 보호   Yes
입력 범위 +10 ~ +30 VDC
소비 전력 1.0 W 0.4 W 0.4 W
1.7 W 1.1 W 1.1 W
기구
치수 (L x W x H) 123 mm x 72 mm x 35 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 I-7042 I-7043 M-7043
I-7042D I-7043D M-7043D

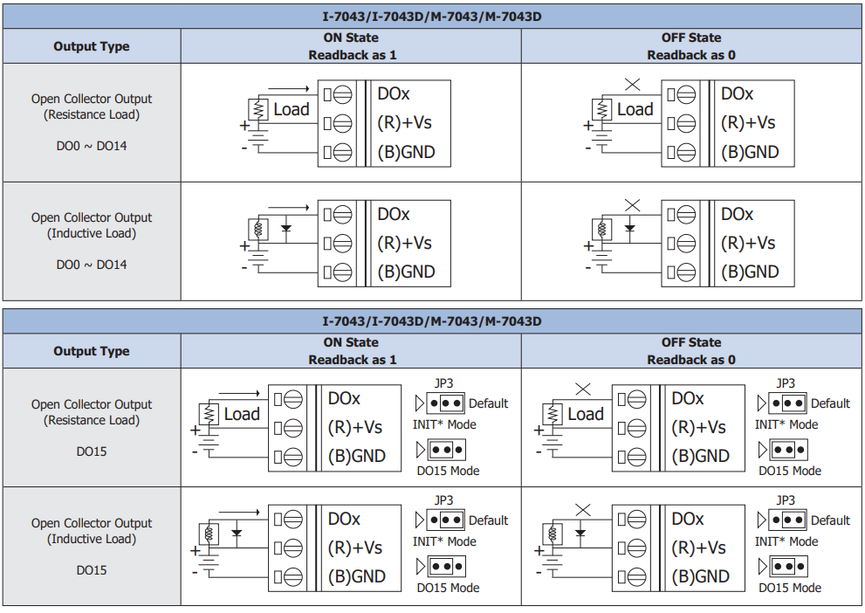

 디지털 출력
채널 13 16
타입 Open Collector
Sink/Source (NPN/PNP) Sink
부하 전압 +3.5 ~ 30 VDC +10 ~ 30 VD
최대 부하 전류 100 mA/채널
과전압 보호 -
과부하 보호 -
파워 온 값(Power-on Value) Yes
안전 값(Safe Value) Yes













I-7042 CR 13-채널 Isolated 디지털 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS)
I-7042D- CR I-7042 with LED 디스플레이 (블루 커버) (RoHS)
I-7043 CR 16-채널 Non-isolated 디지털 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS)
I-7043D CR I-7043 with LED 디스플레이 (블루 커버) (RoHS)
I-7043D-G CR I-7043 with LED 디스플에이 (회색 커버) (RoHS)
M-7043 CR 16-채널 Non-isolated 디지털 입력 모듈, Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS)
M-7043D-G CR M-7043 with LED 디스플레이 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
