I-7043 / I-7043D / M-7043 / M-7043D
16-채널 디지털 입력 모듈
I-7042는 13 채널 디지털 출력 채널을 제공하며, 각 채널은 포토 커플 절연(Photocouple isolation) 기능을 갖추고 있으며 오픈 콜렉터를 사용하여 싱크(Sink) 유형 출력을 지원합니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션도 있습니다.
I-7042D에는 DO 채널의 상태를 모니터링하는데 사용할 수있는 13 개의 LED 표시기가 있습니다.
3750 Vrms 내부 모듈 절연이 표준입니다.

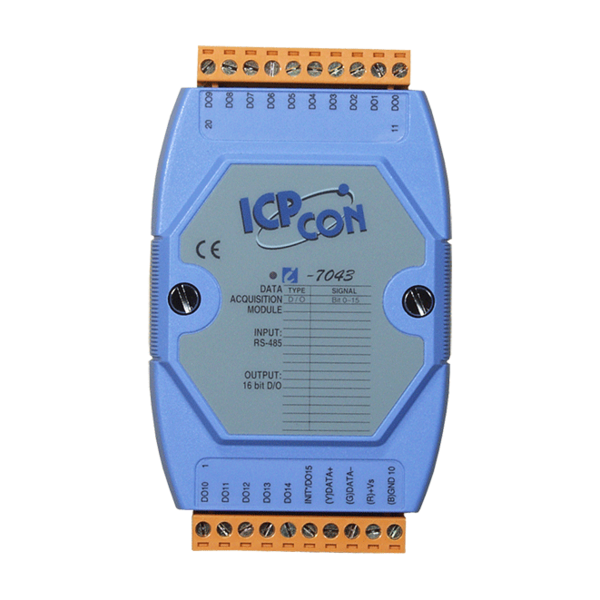

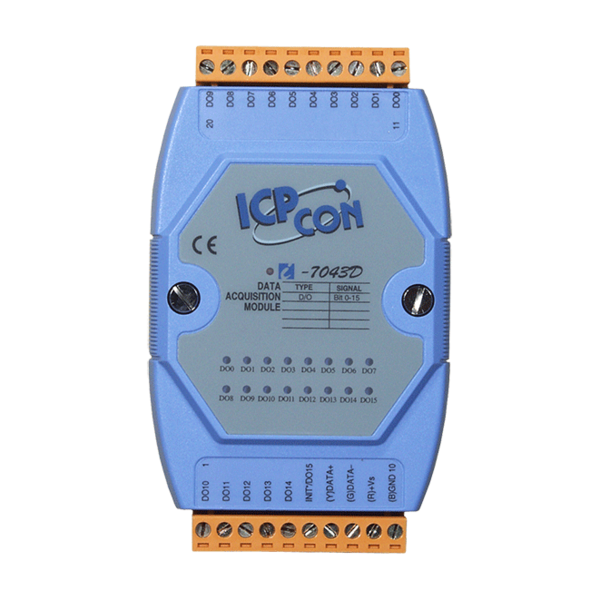

I-7043은 16 개의 디지털 출력 채널을 제공하며, 각 채널은 비절연형(non-isolated)이며 오픈 콜렉터를 사용하는 싱크(Sink) 유형 출력을 지원합니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션도 있습니다. I-7043D에는 DO 채널의 상태를 모니터링하는데 사용할 수있는 16 개의 LED 표시기가 있습니다.

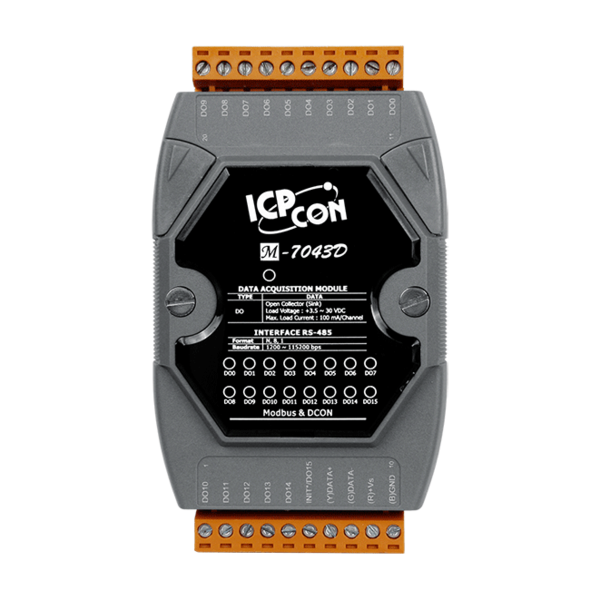

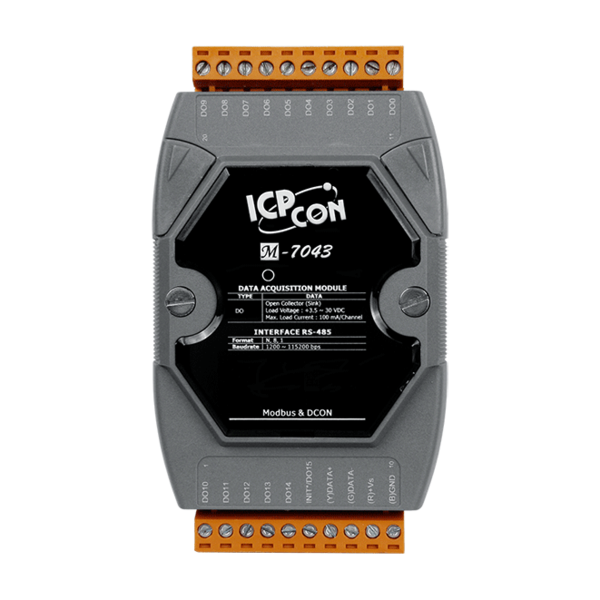

M-7043의 하드웨어 사양은 I-7043과 동일하며 둘 다 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 지원합니다.
▪ I-7042 / I-7042D
▪ 13 채널 오픈 콜렉터 출력
▪ 3750 Vrms 내부 모듈 절연
▪ I-7043 / I-7043D / M-7043 / M-7043D
▪ 16 채널 오픈 콜렉터 출력
▪ 모든 채널에 대해 비 절연(Non-isolated)
▪ Sink-Type 디지털 출력
▪ 파워-온 값(Power-on Value) 설정 구성 가능
▪ 안전 값(Safe Value) 설정 구성 가능
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 관리
▪ 원격 진단
▪ 테스트 장비
모델명 | I-7042 | I-7043 | M-7043 | |
I-7042D | I-7043D | M-7043D | ||
통신 | ||||
인터페이스 | RS-485 | |||
Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | |||
전송 속도 | 1200 to 115200 bps | |||
프로토콜 | DCON | DCON 및 Modbus/RTU | ||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||
LED 표시기/디스플레이 | ||||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||
I/O LED 표시기 | - | - | - | |
Yes, 13 LED 디지털 출력 표시 |
Yes, 16 LED 디지털 출력 표시 |
Yes, 16 LED 디지털 출력 표시 |
||
7-분절 LED 디스플레이 | - | |||
절연 | ||||
모듈 내부 절연, Field-to-Logic | 3750 VDC | - | ||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 터미널 ±2 kV, 무작위점 ±4 kV 공기 | - | ||
EFT (IEC 61000-4-4) | 전원선 ±2 kV | - | ||
Surge (IEC 61000-4-5) | - | |||
전원 | ||||
역극성 보호 | Yes | |||
입력 범위 | +10 ~ +30 VDC | |||
소비 전력 | 1.0 W | 0.4 W | 0.4 W | |
1.7 W | 1.1 W | 1.1 W | ||
기구 | ||||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |||
설치 | DIN-Rail or Wall Mounting | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -40 to +85 °C | |||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | I-7042 | I-7043 | M-7043 | ||||
I-7042D | I-7043D | M-7043D | |||||
디지털 출력 | |||||||
채널 | 13 | 16 | |||||
타입 | Open Collector | ||||||
Sink/Source (NPN/PNP) | Sink | ||||||
부하 전압 | +3.5 ~ 30 VDC | +10 ~ 30 VD | |||||
최대 부하 전류 | 100 mA/채널 | ||||||
과전압 보호 | - | ||||||
과부하 보호 | - | ||||||
파워 온 값(Power-on Value) | Yes | ||||||
안전 값(Safe Value) | Yes |
I-7042 CR | 13-채널 Isolated 디지털 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS) | |
I-7042D- CR | I-7042 with LED 디스플레이 (블루 커버) (RoHS) | |
I-7043 CR | 16-채널 Non-isolated 디지털 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS) | |
I-7043D CR | I-7043 with LED 디스플레이 (블루 커버) (RoHS) | |
I-7043D-G CR | I-7043 with LED 디스플에이 (회색 커버) (RoHS) | |
M-7043 CR | 16-채널 Non-isolated 디지털 입력 모듈, Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS) | |
M-7043D-G CR | M-7043 with LED 디스플레이 (회색 커버) (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) |
