I-7045 / I-7045D / M-7045 / M-7045D
16-채널 디지털 입력 모듈
7045 시리즈의 모든 모듈은 16개의 디지털 출력 채널을 제공하며 각 채널에는 포토 커플 절연(Photocouple isolation)이 있습니다.
I-7045(D)/M-7045(D)는 소스 유형(source type) 출력을 지원하고 I-7045(D)-NPN/M-7045(D)-NPN은 싱크 유형(sink-type)을 지원하며, 둘 다 단락 보호 기능이 있습니다.
전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있습니다.
D 버전은 디지털 출력 채널의 상태를 모니터링하는데 사용할 수 있는 16개의 LED 표시기가 있습니다.
4kV ESD 보호, 4kV EFT 보호, 전원 입력을 위한 3kV 서지 보호 및 3750VDC 내부 모듈 절연이 표준입니다.
M-7045(D)/M-7075(D)-NPN은 I-7045(D)/I-7045(D)-NPN과 하드웨어 사양이 동일하고, Modbus RTU 프로토콜과 DCON 프로토콜에 대한 추가 지원을 제공합니다.

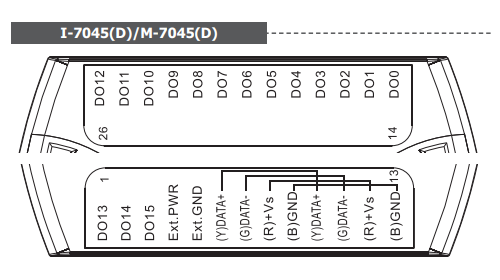

▪ I-7045(D) / M-7045(D)
▪ 소스 타입(Source-type) 지디털 출력 with 과부하 보호

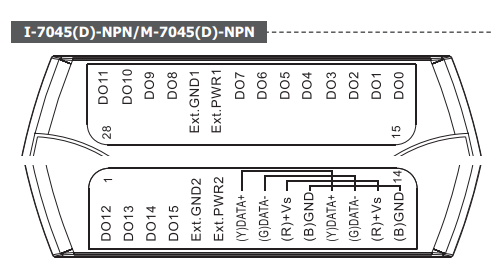

▪ I-7045(D)-NPN / M-7045(D)-NPN
▪ 싱크 타입(Sink-type) 지디털 출력 with 과부하 보호
▪ 파워-온 값(Power-on Value) 설정 구성 가능
▪ 안전 값(Safe Value) 설정 구성 가능
▪ 단락 회로 보호
▪ 과부하 및 과전압 보호
▪ 3750 VDC 모듈 내부 절연
▪ 4 kV ESD 및 EFT 보호
▪ 3 kV 서지 보호 : 전원 입력
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 관리
▪ 원격 진단
▪ 테스트 장비
모델명 | I-7045 | I-7045D | I-7045-NPN | I-7045D-NPN | |
M-7045 | M-7045D | M-7045-NPN | M-7045D-NPN | ||
통신 | |||||
인터페이스 | RS-485 | ||||
Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | ||||
Format | N, 8, 1 | ||||
전송 속도 | 1200 to 115200 bps | ||||
프로토콜 | I-7045 시리즈 : DCON | ||||
M-7045 시리즈 : DCON 및 Modbus/RTU | |||||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | ||||
LED 표시기/디스플레이 | |||||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | ||||
I/O LED 표시기 | - | Yes, 16 LED 디지털 출력 표시 |
- | Yes, 16 LED 디지털 출력 표시 |
|
7-분절 LED 디스플레이 | - | ||||
절연 | |||||
모듈 내부 절연, Field-to-Logic | 3750 VDC | ||||
EMS 보호 | |||||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV, 무작위점 ±8 kV 공기 | ||||
EFT (IEC 61000-4-4) | 16 개의 DO 채널 및 전력에 대해 ± 4kV, RS-485 Por의 경우 ± 2kV | ||||
Surge (IEC 61000-4-5) | 전원선 ±3 kV | ||||
전원 | |||||
역극성 보호 | Yes | ||||
입력 범위 | +10 ~ +30 VDC | ||||
소비 전력 | 0.6 W | 1.5 W | 0.4 W | 1.2 W | |
기구 | |||||
치수 | 123 mm x 72 mm x 35 mm (L x W x H) | ||||
설치 | DIN-Rail or Wall Mounting | ||||
환경 | |||||
작동 온도 | -25 to +75 °C | ||||
보관 온도 | -40 to +85 °C | ||||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | I-7045 | I-7045D | I-7045-NPN | I-7045D-NPN | |
M-7045 | M-7045D | M-7045-NPN | M-7045D-NPN | ||
디지털 출력 | |||||
채널 | 16 | ||||
타입 | Open Source | Open Collector | |||
Sink/Source (NPN/PNP) | Source | Sink | |||
부하 전압 | +10 ~ 40 VDC | +3.5 ~ 50 VDC | |||
최대 부하 전류 | 650 mA/채널 | 700 mA/채널 | |||
과전압 보호 | 47 VDC | 60 VDC | |||
과부하 보호 | 1.4 A (with Short-circuit Protection) | ||||
Power-on Value | Yes | ||||
Safe Value | Yes |
I-7045 CR | 16-채널 Isolated 디지털 출력 모듈 (Source Type), DCON 프로토콜 사용 (블루 커버) (RoHS) | |
I-7045D-G CR | I-7045 with LED 디스플레이 (회색 커버) (RoHS) | |
I-7045-NPN-G CR | 16-채널 Isolated 디지털 출력 모듈 (Sink Type), DCON 프로토콜 사용 (회색 커버) (RoHS) | |
I-7045D-NPN-G CR | I-7045-NPN-G with LED 디스플레이 (회색 커버) (RoHS) | |
M-7045-G CR | 16-채널 Isolated 디지털 출력 모듈 (Source Type), Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS) | |
M-7045D-G CR | M-7045-G with LED 디스플에이 (회색 커버) (RoHS) | |
M-7045-NPN-G CR | 16-채널 Isolated 디지털 출력 모듈 (Sink Type), Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS) | |
M-7045D-NPN-G CR | M-7045-NPN-G with LED 디스플레이 (회색 커버) (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) |
