I-7045(D)-NPN/M-7045(D)-NPN

제품명
I-7045(D)-NPN/M-7045(D)-NPN
용도
디지털 출력 (sink type)
특성
16-채널 디지털 출력 모듈(Isolation)
제조사
ICPDAS(대만)

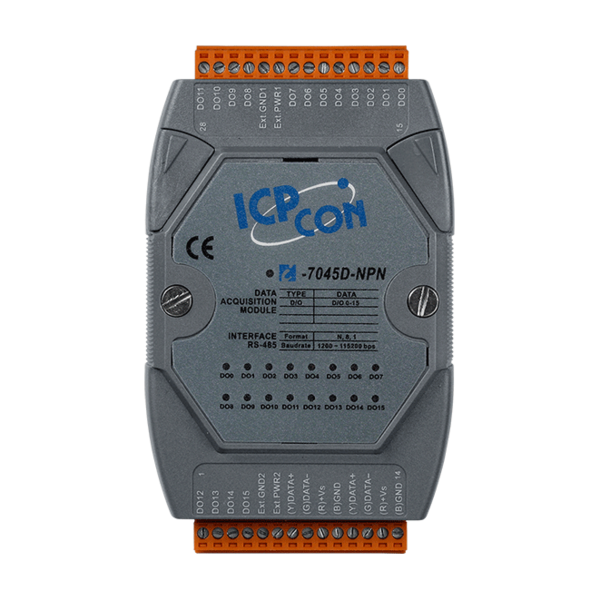

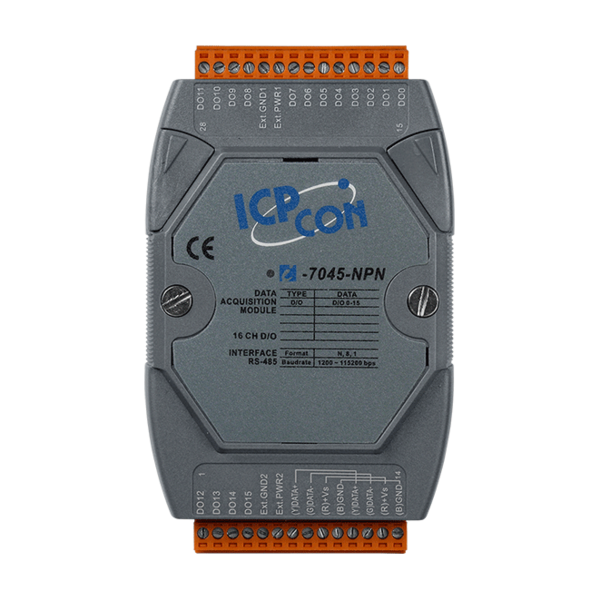

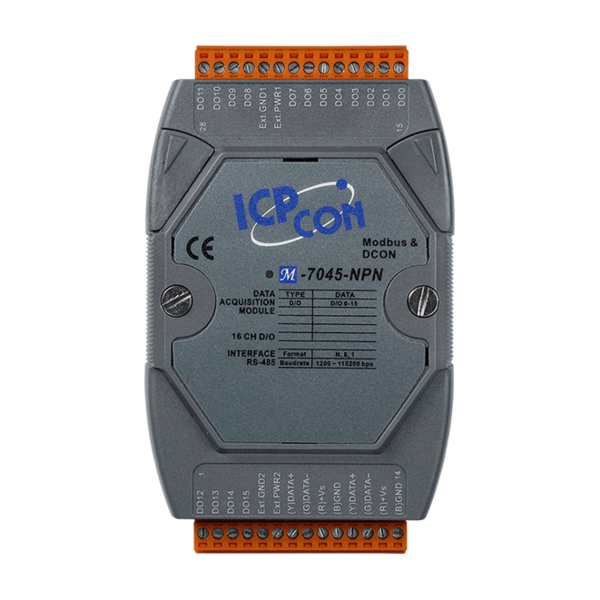

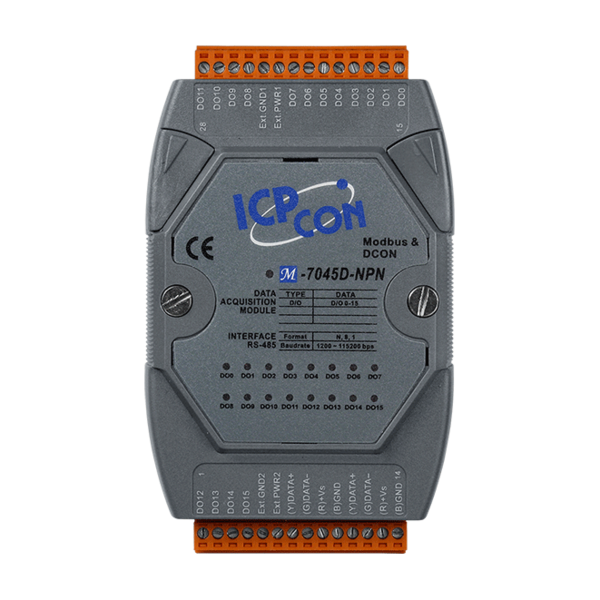

I-7045-NPN / I-7045D-NPN / M-7045-NPN / M-7045D-NPN
16-채널 디지털 입력 모듈











7045 시리즈의 모든 모듈은 16개의 디지털 출력 채널을 제공하며 각 채널에는 포토 커플 절연(Photocouple isolation)이 있습니다.
I-7045(D)/M-7045(D)소스 유형(source type) 출력을 지원하고 I-7045(D)-NPN/M-7045(D)-NPN싱크 유형(sink-type)을 지원하며, 둘 다 단락 보호 기능이 있습니다.
전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있습니다.
D 버전은 디지털 출력 채널의 상태를 모니터링하는데 사용할 수 있는 16개의 LED 표시기가 있습니다.
4kV ESD 보호, 4kV EFT 보호, 전원 입력을 위한 3kV 서지 보호 및 3750VDC 내부 모듈 절연이 표준입니다.
M-7045(D)/M-7075(D)-NPN은 I-7045(D)/I-7045(D)-NPN과 하드웨어 사양이 동일하고, Modbus RTU 프로토콜과 DCON 프로토콜에 대한 추가 지원을 제공합니다.







▪  I-7045(D) / M-7045(D)
   ▪  소스 타입(Source-type) 지디털 출력 with 과부하 보호
▪  I-7045(D)-NPN / M-7045(D)-NPN
   ▪  싱크 타입(Sink-type) 지디털 출력 with 과부하 보호
▪  파워-온 값(Power-on Value) 설정 구성 가능
▪  안전 값(Safe Value) 설정 구성 가능
▪  단락 회로 보호
▪  과부하 및 과전압 보호
▪  3750 VDC 모듈 내부 절연
▪  4 kV ESD 및 EFT 보호
▪  3 kV 서지 보호 : 전원 입력
▪  듀얼 워치독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





▪  빌딩 자동화
▪  공장 자동화
▪  기계 자동화
▪  원격 유지 관리
▪  원격 진단
▪  테스트 장비





모델명 I-7045  I-7045D I-7045-NPN I-7045D-NPN
M-7045 M-7045D M-7045-NPN M-7045D-NPN
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format N, 8, 1
전송 속도 1200 to 115200 bps
프로토콜 I-7045 시리즈 : DCON
M-7045 시리즈 : DCON 및 Modbus/RTU
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -                          Yes,
16 LED 디지털 출력 표시
-                         Yes,
16 LED 디지털 출력 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3750 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV, 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 16 개의 DO 채널 및 전력에 대해 ± 4kV, RS-485 Por의 경우 ± 2kV
Surge (IEC 61000-4-5) 전원선 ±3 kV
전원
역극성 보호   Yes
입력 범위 +10 ~ +30 VDC
소비 전력 0.6 W 1.5 W 0.4 W 1.2 W
기구
치수 123 mm x 72 mm x 35 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 I-7045  I-7045D I-7045-NPN I-7045D-NPN
M-7045 M-7045D M-7045-NPN M-7045D-NPN
 디지털 출력
채널 16
타입 Open Source Open Collector
Sink/Source (NPN/PNP) Source Sink
부하 전압 +10 ~ 40 VDC +3.5 ~ 50 VDC
최대 부하 전류 650 mA/채널 700 mA/채널
과전압 보호 47 VDC 60 VDC
과부하 보호 1.4 A (with Short-circuit Protection)
Power-on Value Yes
Safe Value Yes













I-7045 CR 16-채널 Isolated 디지털 출력 모듈 (Source Type), DCON 프로토콜 사용 (블루 커버) (RoHS)
I-7045D-G CR I-7045 with LED 디스플레이 (회색 커버) (RoHS)
I-7045-NPN-G CR 16-채널 Isolated 디지털 출력 모듈 (Sink Type), DCON 프로토콜 사용 (회색 커버) (RoHS)
I-7045D-NPN-G CR I-7045-NPN-G with LED 디스플레이 (회색 커버) (RoHS)
M-7045-G CR 16-채널 Isolated 디지털 출력 모듈 (Source Type), Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS)
M-7045D-G CR M-7045-G with LED 디스플에이 (회색 커버) (RoHS)
M-7045-NPN-G CR 16-채널 Isolated 디지털 출력 모듈 (Sink Type), Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS)
M-7045D-NPN-G CR M-7045-NPN-G with LED 디스플레이 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
