I-7000/M-7000 시리즈

제품명
I-7000/M-7000 시리즈
용도
소개
특성
RS-485 입출력 모듈
제조사
ICPDAS(대만)







I-7000 및 M-7000 원격 I/O 모듈은 광범위한 산업 제어 시스템을 비용 효율적으로 보호하고 컨트롤 할 수 있는 기능을 제공합니다. 제품군에는 센서 to 컴퓨터, 컴퓨터 to 센서, 디지털 I/O, 타이머/카운터, RS-232 to RS-485 변환기, USB to RS-485 변환기, RS-485 중계기, RS-485 허브 및 RS-232/422/485 to Fiber Optic  등이 있습니다.  I-7000은 DCON 프로토콜을 지원하며 M-7000 모듈은 Modbus RTU 및 DCON 프로토콜을 지원합니다. PCL 및 다수의 SCADA/HMI 소프트웨어는 Modbus RTU 프로토콜을 지원하므로 M-7000 모듈과 쉽게 통합 할 수 있습니다.



I-7000 시리즈는 DCON 프로토콜을 지원하는 네트워크 데이터 수집 및 제어 모듈 제품군입니다. M-7000 시리즈와 폼 팩터가 동일합니다.





M-7000 시리즈는 Modbus RTU 및 DCON 프로토콜을 지원하는 네트워크 데이터 수집 및 제어 모듈 제품군입니다. Modbus RTU 프로토콜을 사용하면 가장 널리 사용되는 SCADA/HMI 소프트웨어 및 PLC와 쉽게 통신 할 수 있습니다. I-7000 시리즈와 폼 팩터가 동일합니다.





공장 자동화, 기계 자동화, 테스트 장비, 빌딩 자동화, 태양 에너지 시스템, 오염 모니터링 시스템, 난방 챔버 ... 등.

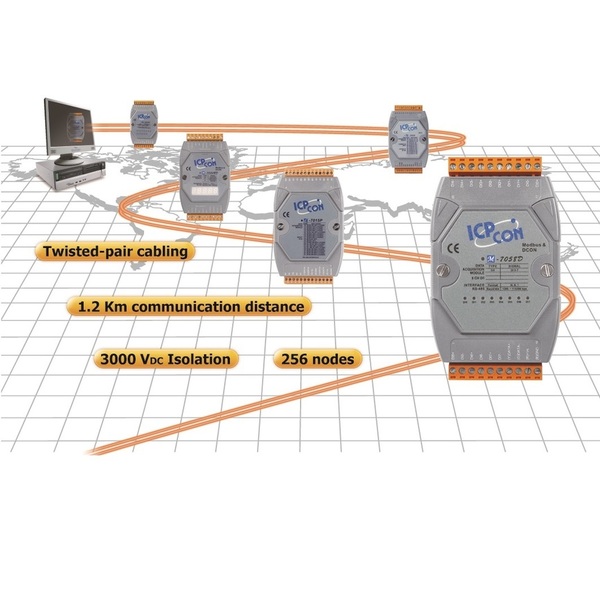

  RS-485 Industrial Multi-Drop Network

I-7000/M-7000 시리즈 모듈은 산업용 EIA RS-485 통신 인터페이스를 사용하여 장거리에서 고속으로 데이터를 송수신합니다. 모든 모듈은 일반 컴퓨터 및 컨트롤러에 쉽게 통합됩니다. 내부 서지 보호 회로는 데이터 라인에서 모듈을 스파이크로부터 보호하는데 사용됩니다.



  I/O type and Range Programmable

아날로그 모듈은 호스트에서 명령을 실행하여 원격으로 선택할 수 있는 여러 유형과 범위를 지원합니다.



  Easy Mounting and Connection

사용자는 모듈을 DIN 레일 또는 포개는 방법(paggyback) 장착 할 수 있습니다.



  Rugged Industrial Environment

I-7000 및 M-7000 모듈은 모듈 감시 및 호스트 감시를 제공합니다. 모듈 워치독은 모듈이 중단 될 때 마이크로 프로세서를 자동으로 재설정하도록 설계된 하드웨어 워치독입니다. 호스트 워치독은 PC, PLC 및 PAC와 같은 호스트 컨트롤러의 통신 상태를 모니터링하는 소프트웨어 워치독입니다. 모듈의 출력은 호스트가 잘못된 작업을 방지하지 못할 때 안전 값 상태로 이동합니다. 듀얼 워치독 디자인은 더 높은 신뢰성과 안정성을 보장합니다.

▪  Programmable Power-on Value and Safe Value

DO 및 AO I/O 모듈은 프로그래밍 가능한 전원 켜기 값(power-on value)과 안전 값(safe value)을 제공합니다. 호스트 워치독이 활성화되면 DO 및 AO 출력이 사전에 구성된 안전 값으로 이동합니다.



  Advanced DI Functions

DI 채널은 디지털 입력 상태를 읽기 위한 것 뿐만 아니라 그 동안 몇 가지 고급 기능을 제공합니다.

▪  DI Latch Function

모든 DI 채널은 모듈의 내부 레지스터에서 높음/낮음 이벤트를 유지하는 래치 기능을 제공합니다. 일반적으로 호스트 컨트롤러는 모든 DI 상태를 얻기 위해 모듈을 하나씩 폴링합니다. RS-485는 저속 필드 버스이기 때문에 폴링에 시간이 걸리고 짧은 기간의 신호를 놓칠 수 있습니다. DI 래치 기능을 사용하면 짧은 기간 (> = 5ms) 신호가 더 이상 손실되지 않습니다.



▪  Low Speed Counter

DI 모듈은 백그라운드에서 DI 신호를 자동으로 계산합니다. 100Hz 미만의 신호를 감지하고 계수(counter) 할 수 있습니다.



  Overvoltage Protection

당사의 많은 아날로그 입력 모듈은 아날로그 입력 채널에 대해 높은 과전압 보호 기능을 제공합니다. 사용자가 실수로 잘 못된 라인을 선택하거나 아날로그 입력 단자에 고전압 스파이크가 가해지면 모듈이 파손되지 않고 올바른 판독 값을 얻을 수 있습니다. 이 기능은 신뢰성을 향상시키고 유지 보수 빈도를 줄이며 전체 시스템을 더욱 견고하게 만듭니다.



  Open Wire Detection

열전대(thermocouple), RTD 및 서미스터(thermistor) 센서는 온도 제어 응용 분야에서 널리 사용됩니다. 시스템이 센서의 단선 상태를 모니터링 할 수 없는 경우 매우 위험하고 인명과 재산에 큰 피해를 줄 수 있습니다. 센서의 배선이 끊어져도 컨트롤러가 단선 상태를 알지 못하는 경우 시스템이 보일러를 계속 가열하여 화재나 폭발의 원인이 될 수 있습니다. 당사의 열전대, RTD, 서미스터 모듈은 개방 와이어 감지 기능을 제공하여 시스템을 더 안전하게 만듭니다.





  Over-current Protection

전류 측정 모듈의 경우 전류 루프에 높은 전류 또는 전압이 유입되면 손상 될 수 있습니다. 전류 측정에 대한 보호 기능이 +/- 120VDC 및 +/- 1000mA로 향상되었습니다. 전류 루프의 높은 전류 또는 전압은 전류 측정을 손상시키지 않으므로 전체 시스템이 정상적으로 작동 할 수 있습니다.



  Virtual Channel to Channel Isolation

아날로그 입력 모듈의 "R"및 "Z"버전은 산업 환경에서 인접 채널의 노이즈 간섭을 방지하기 위해 +/- 400VDC 가상 채널 대 채널 절연을 제공합니다. 일부 모듈의 이름은 I-7017R, I-7017Z, I-7018R, I-7018Z, I-7019R 및 I-7019Z입니다. 실제 채널 간 절연은 아니지만 인접한 두 채널 사이에 누설 전류가 1uA에 불과하며 간섭이 매우 적고 무시할 수 있습니다.



  Common Voltage Protection

일반적인 애플리케이션은 직렬로 연결된 배터리의 충전 상태를 모니터링하는 것입니다. 각 배터리의 전압은 +10VDC이므로 첫 번째 배터리는 +10VDC, 두 번째 배터리는 +20VDC 등입니다. 20번째 배터리의 차동 전압은 vin +와 vin- 단자 사이에 +10VDC이며 공통 전압은 최대 200VDC입니다. 아날로그 입력 모듈의 공통 전압이 충분히 크지 않으면 충전중인 배터리의 정확한 전압을 측정 할 수 없습니다. ICP DAS사의 아날로그 입력 모듈은 산업용 애플리케이션을 위해 +/-200VDC 높은 공통 전압을 제공합니다.



  ESD Protection

산업 환경에서는 노이즈, 스파이크, 정전기 등이 많이 발생합니다. 모듈이 충분히 강하지 않으면 파손되기 쉽습니다. I-7K 및 M-7K 모듈은 모두 실험실에서 정전기 건에 의한 +/-4KV ESD 접점 및 +/-8KV ESD 공기 테스트를 통과합니다. 테스트 절차는 IEC 61000-4-2 표준을 따릅니다. 당사의 모듈은 IEC 61000-4-2 표준에 정의 된 고전압을 클램핑하고 견딜 수 있는 부품을 사용하여 정전기 방전에 대한 내성이 있습니다.





  3000 VDC Isolation

I-7K 및 M-7K 시리즈는 필드와 내부 로직 사이에 3000 VDC 절연이 있습니다. 이 절연은 모듈을 손상시킬 수있는 필드에서 내부 로직으로의 노이즈를 방지합니다. RS-485 네트워크에 연결할 절연 모듈을 선택하는 것이 좋습니다. 인접 모듈의 노이즈가 절연되어 있으므로 인접 모듈의 간섭이 없습니다.





  Dual Communication Protocols

모든 I-7000 및 M-7000 모듈은 통신을 위해 간단한 명령/응답 프로토콜을 사용합니다. M-7000은 산업 표준 Modbus RTU 프로토콜도 지원합니다. 사용자는 C, VB, Delphi 등과 같은 고급 언어를 사용하여 응용 프로그램을 작성할 수 있습니다. 일부 유명한 소프트웨어 패키지는 LabView, Indusoft, Tracemode, EZ 데이터 로거, EZ Prog .. 등 I-7000 및 M-7000을 직접 제어 할 수 있습니다.

I-7000 : DCON 프로토콜 지원
M-7000 : Modbus RTU 및 DCON 프로토콜 지원



  Self-Tuner Inside

"Self-Tuner"는 특허받은 ASIC입니다. 전체 RS-485 네트워크에서 전송 속도와 데이터 형식을 자동 조정하고 RS-485 통신 회선의 방향을 자동 처리합니다. 이 ASIC의 고유한 기능으로 인해 사용자는 RS-485 네트워크를 통해 매우 유연하게 원격 I/O 구성을 구현할 수 있습니다.



  Expandable Network

I-7510 중계기는 순수한 분리형 중계기 그 이상입니다. "Self-Tuner"ASIC이 내장되어 있고, 3000V 절연, 최대 속도 115K, 다양한 전송 속도 및 데이터 형식(data format)과 같은 몇 가지 뛰어난 기능이 있습니다. 각각의 I-7510 중계기는 네트워크를 4,000 피트 길이로 확장 할 수 있습니다. 실제로 사용자는 네트워크 길이와 하드웨어 부하 효과를 고려해야 하고, 전체 시스템에 영향을 주는 고전압이 닿지 않도록 단일 통신 네트워크를 통해 다른 그룹으로 분리 하기 위해 I-7510을 사용해야 합니다.







1. Installation : Din-Rail 또는 Piggyback











2. Dimensions (Units: mm)









무료 소프트웨어 유틸리티 및 개발 키트는 다음과 같습니다.

1. DCON Utility

DCON 유틸리티는 시리얼 포트(RS-232/485)를 통해 I-7000 및 M-7000 모듈을 검색, 구성 및 테스트하는데 사용됩니다.



2. OPC Server

NAPOPC_ST DA Server는 ICP DAS사 제품을 위한 무료 OPC DA 서버입니다 ( "OPC"는 "OLE for Process Control"을 의미하고 "DA"는 "Data Access"를 의미). Microsoft의 OLE COM (구성 요소 개체 모델) 및 DCOM (분산 구성 요소 개체 모델) 기술을 기반으로 하는 NAPOPC_ST DA Server는 상호 운용성을 용이하게 하기 위해 프로세스 제어 및 제조 자동화 응용 프로그램에 사용할 표준 개체, 인터페이스 및 방법 집합을 정의합니다.



시스템은 NAPOPC_ST DA Server를 사용하여 동일한 컴퓨터 및 다른 컴퓨터에서 SCADA/HMI/Database 소프트웨어와 데이터를 통합합니다. SCADA/HMI/Database는 요청을 보내고 NAPOPC DA Server는 ICP DAS사 모듈 (License Free) 및 타사 장치(License Charge)의 데이터를 SCADA/HMI/Database에 수집하여 요청을 이행합니다.

Version   NAPOPC_ST   NAPOPC_XPE   NAPOPC_CE5   NAPOPC_CE6
Platform Desktop Windows Windows XP
Embedded
Windows CE5 Windows CE6
Price Free/ Free Free Free



3. EZ Data Logger

EZ Data Logger는 사용자가 Windows 2000/XP/Vista에서 소형 SCADA 시스템을 쉽게 구축 할 수 있도록 ICP DAS가 제공하는 소프트웨어입니다. "Lite"와 "Professional"의 두 가지 버전이 제공됩니다. Lite 버전은 모든 기능을 갖추고 있을뿐만 아니라 모든 ICP DAS 사용자에게 무료입니다!
EZ Data Logger는 소형 데이터 로거 소프트웨어입니다. 소규모 원격 I/O 시스템에 적용 할 수 있습니다. 사용자 친화적인 인터페이스를 통해 사용자는 프로그래밍 기술 없이도 데이터 로거 소프트웨어를 빠르고 쉽게 구축 할 수 있습니다.
