제품 상세보기
;)
;)
;)
;)
I-7055(D)/M-7055(D)
- 제품명
- I-7055(D)/M-7055(D)
- 용도
- 디지털 입출력
- 특성
- 8-채널 DI & 8-채널(Source) DO 모듈
- 제조사
- ICPDAS(대만)
I-7055 / I-7055D / M-7055 / M-7055D
8-채널 (Sink/Source) 디지털 입력 & 8-채널 (Source) 디지털 출력 모듈
I-7055는 디지털 입력을 위한 8개의 절연 채널과 디지털 출력을 위한 8개의 절연 채널을 제공합니다. 배선 연결을 통해 싱크 유형(Sink Type) 또는 소스 유형(Source Type) 디지털 입력을 선택할 수 있고, 모든 디지털 입력 채널은 16-bit 카운터로도 사용할 수 있습니다.
단락 보호 기능이 있는 소스 유형 출력을 지원하며, 전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있습니다.
I-7055D에는 디지털 입력 및 디지털 출력 채널의 상태를 모니터링하는 데 사용할 수 있는 16 개의 LED 표시기가 있습니다.
4kV ESD 보호 및 3750VDC 내부 모듈 절연이 표준입니다.
M-7055는 I-7055와 동일한 하드웨어 사양을 가지고 있지만 Modbus RTU 프로토콜과 DCON 프로토콜에 대한 추가 지원을 제공합니다.
▪ I-7055(D)/M-7055(D)
▪ 소스 타입(Source-type) 디지털 출력 채널 with 과부하 보호
▪ I-7055(D)-NPN/M-7055(D)-NPN
▪ 싱크 타입(Sink-type) 디지털 출력 채널 with 과부하 보호
▪ 디지털 입력 채널은 16-bit 카운터로 사용 가능
▪ 단락 회로 보호(Short Circuit Protection)
▪ 4 kV ESD 보호
▪ 3750 VDC 모듈 내부 절연
▪ 파워-온 값(Power-on Value) 구성 가능
▪ 안전 값(Safe Value) 구성 가능
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
| 모델명 | I-7055 | I-7055D | I-7055-NPN | I-7050D-NPN | |
| M-7055 | M-7055D | M-7055-NPN | M-7050D-NPN | ||
| 통신 | |||||
| 인터페이스 | RS-485 | ||||
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | ||||
| Format | N, 8, 1 | ||||
| 전송 속도 | 1200 to 115200 bps | ||||
| 프로토콜 | DCON (I-7055 시리즈) | ||||
| Modbus RTU, DCON (M-7055 시리즈) | |||||
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | ||||
| LED 표시기/디스플레이 | |||||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | ||||
| I/O LED 표시기 | - | Yes, 디지털 입력 8 LED 및 디지털 출력 8 LED 표시 |
- | Yes, 디지털 입력 8 LED 및 디지털 출력 8 LED 표시 |
|
| 7-분절 LED 디스플레이 | - | ||||
| 절연 | |||||
| 모듈 내부 절연, Field-to-Logic | 3750 VDC | ||||
| EMS 보호 | |||||
| ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기 | ||||
| EFT (IEC 61000-4-4) | 전원선 ±4 kV | ||||
| Surge (IEC 61000-4-5) | 전원선 ±3 kV | ||||
| 전원 | |||||
| 역극성 보호 | Yes | ||||
| 입력 범위 | +10 ~ +30 VDC | ||||
| 소비 전력 | 0.8 W | 1.6 W | 1.2 W | 2.2 W | |
| 기구 | |||||
| 치수 | 123 mm x 72 mm x 35 mm (L x W x H) | ||||
| 설치 | DIN-Rail or Wall Mounting | ||||
| 환경 | |||||
| 작동 온도 | -25 to +75 °C | ||||
| 보관 온도 | -40 to +85 °C | ||||
| 습도 | 10 to 95 % RH, Non-condensing | ||||
| 모델명 | I-7055 | I-7055D | I-7055-NPN | I-7055D-NPN | |
| M-7055 | M-7055D | M-7055-NPN | M-7055D-NPN | ||

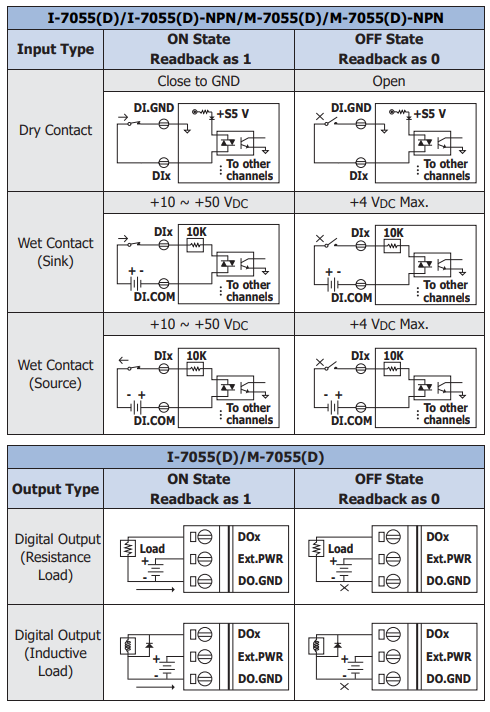

| 디지털 입력/카운터 | |||||
| 채널 | 8 | ||||
| 타입 | Wet 접점 | Source | |||
| Dry 접점 | Sink/Source | ||||
| Wet 접점 | ON 전압 레벨 | +10 ~ 50 VDC | |||
| OFF 전압 레벨 | 최대 +4 VDC | ||||
| Dry 접점 | ON 전압 레벨 | Close to GND | |||
| OFF 전압 레벨 | Open | ||||
| 유효거리 | 최대 500 미터 | ||||
| 카운터 | 최대 카운터 | 65535 (16-bit) | |||
| 최대 입력 Frequency | 100 Hz | ||||
| 최소 Pulse Width | 5 ms | ||||
| 입력 임피던스 | 10 kΩ | ||||
| 가상 채널 to 채널 절연 | - | ||||
| 과전압 보호 | ±70 VDC | ||||
| 디지털 출력 | |||||
| 채널 | 8 | ||||
| 타입 | Open Source | Open Collector | |||
| Sink/Source (NPN/PNP) | Source | Sink | |||
| 부하 전압 | +10 ~ 40 VDC | +3.5 ~ 50 VDC | |||
| 최대 부하 전류 | 650 mA/채널 | 700 mA/채널 | |||
| 과전압 보호 | 47 VDC | 60 VDC | |||
| 과부하 보호 | 1.4 A (with short-circuit protection) | ||||
| 파워-온 값(Power-on Value) | Yes | ||||
| 안전 값(Save Value) | Yes | ||||

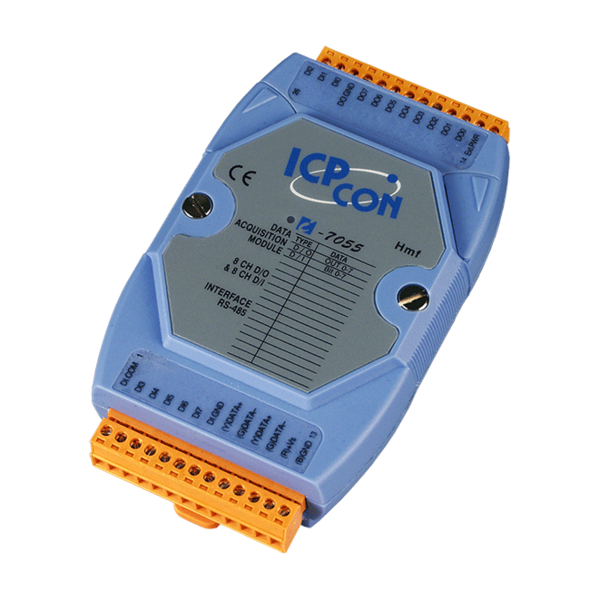

| I-7055 CR | 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Source)모듈, DCON 프로토콜 (블루 커버) (RoHS) | |

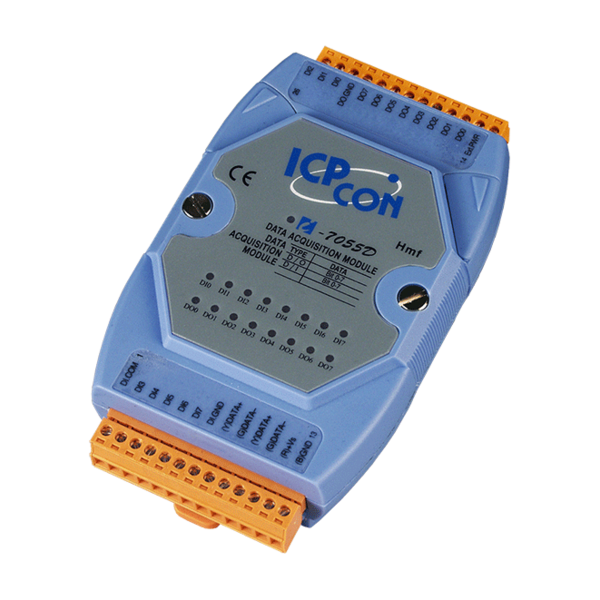

| I-7055D CR | I-7055 with LED 디스플레이 (블루 커버) (RoHS) | |

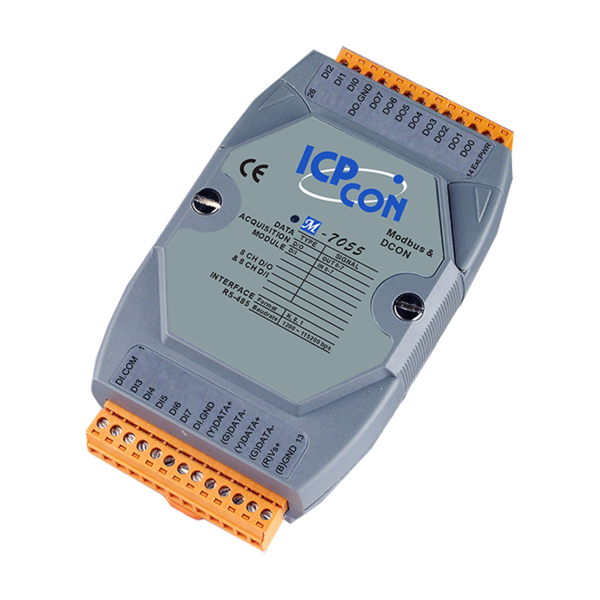

| M-7055-G CR | 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Source) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS) | |
| M-7055D-G CR | M-7055 with LED 디스플레이 (회색 커버) (RoHS) | |
| I-7055-NPN-G CR | 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Sink) 모듈, DCON 프로토콜 (회색 커버) (RoHS) | |
| I-7055D-NPN -G CR | I-7055-NPN with LED 디스플레이 (회색 커버) (RoHS | |
| M-7055-NPN CR | 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Sink) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS) | |
| M-7055D-NPN-G CR | M-7055-NPN with LED 디스플레이 (회색 커버) (RoHS) | |
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
