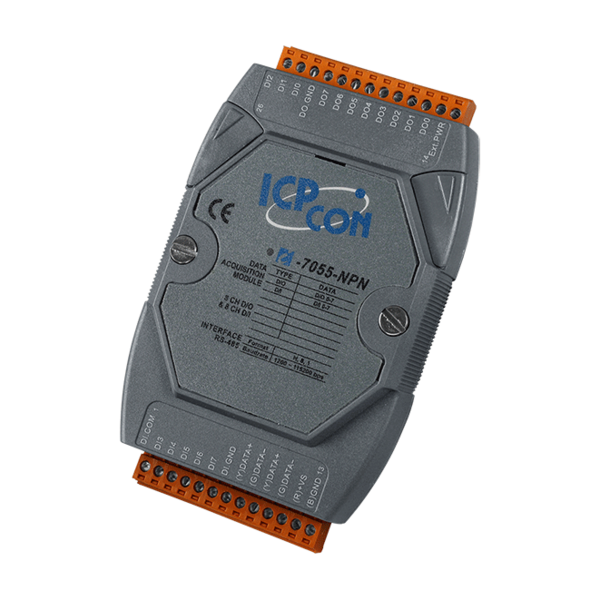

I-7055(D)-NPN/M-7055(D)-NPN

제품명
I-7055(D)-NPN/M-7055(D)-NPN
용도
디지털 입출력
특성
8-채널 DI & 8-채널(Sink) DO 모듈
제조사
ICPDAS(대만)



I-7055-NPN / I-7055D-NPN / M-7055-NPN / M-7055D-NPN
8-채널 (Sink/Source) 디지털 입력 & 8-채널 (Sink) 디지털 출력 모듈











I-7055-NPN은 디지털 입력을 위한 8개의 절연 채널과 디지털 출력을 위한 8개의 절연 채널을 제공합니다. 배선 연결을 통해 싱크 유형(Sink Type) 또는 소스 유형(Source Type) 디지털 입력을 선택할 수 있고, 모든 디지털 입력 채널은 16-bit 카운터로도 사용할 수 있습니다.
단락 보호 기능이 있는 싱크 유형 출력을 지원하며, 전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있습니다.
I-7055D-NPN에는 디지털 입력 및 디지털 출력 채널의 상태를 모니터링하는 데 사용할 수 있는 16개의 LED 표시기가 있습니다.
4kV ESD 보호 및 3750VDC 내부 모듈 절연이 표준입니다.
M-7055-NPN은 I-7055-NPN과 동일한 하드웨어 사양을 가지고 있지만 Modbus RTU 프로토콜과 DCON 프로토콜에 대한 추가 지원을 제공합니다.







▪  I-7055(D)/M-7055(D)
   ▪  소스 타입(Source-type) 디지털 출력 채널 with 과부하 보호
▪  I-7055(D)-NPN/M-7055(D)-NPN
   ▪  싱크 타입(Sink-type) 디지털 출력 채널 with 과부하 보호
▪  디지털 입력 채널은 16-bit 카운터로 사용 가능
▪  단락 회로 보호(Short Circuit Protection)
▪  4 kV ESD 보호
▪  3750 VDC 모듈 내부 절연
▪  파워-온 값(Power-on Value) 구성 가능
▪  안전 값(Safe Value) 구성 가능
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명 I-7055 I-7055D I-7055-NPN I-7050D-NPN
M-7055 M-7055D M-7055-NPN M-7050D-NPN
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format N, 8, 1
전송 속도 1200 to 115200 bps
프로토콜 DCON (I-7055 시리즈)
Modbus RTU, DCON (M-7055 시리즈)
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -                         Yes,
디지털 입력 8 LED 및
디지털 출력 8 LED 표시
-                        Yes,
디지털 입력 8 LED 및
디지털 출력 8 LED 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3750 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 전원선 ±4 kV
Surge (IEC 61000-4-5) 전원선 ±3 kV
전원
역극성 보호  Yes
입력 범위 +10 ~ +30 VDC
소비 전력 0.8 W 1.6 W 1.2 W 2.2 W
기구
치수 123 mm x 72 mm x 35 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명   I-7055 I-7055D   I-7055-NPN I-7055D-NPN
     M-7055         M-7055D   M-7055-NPN M-7055D-NPN
 디지털 입력/카운터
채널 8
타입 Wet 접점 Source
Dry 접점 Sink/Source
Wet 접점 ON 전압 레벨 +10 ~ 50 VDC
OFF 전압 레벨 최대 +4 VDC
Dry 접점 ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
유효거리 최대 500 미터
카운터 최대 카운터 65535 (16-bit)
최대 입력  Frequency 100 Hz
최소 Pulse Width 5 ms
입력 임피던스 10 kΩ
가상 채널 to 채널 절연 -
과전압 보호 ±70 VDC
디지털 출력
채널 8
타입 Open Source Open Collector
Sink/Source (NPN/PNP) Source Sink
부하 전압 +10 ~ 40 VDC +3.5 ~ 50 VDC
최대 부하 전류 650 mA/채널 700 mA/채널
과전압 보호 47 VDC 60 VDC
과부하 보호 1.4 A (with short-circuit protection)
파워-온 값(Power-on Value) Yes
안전 값(Save Value) Yes















I-7055 CR   8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Source)모듈, DCON 프로토콜 (블루 커버) (RoHS)
I-7055D CR I-7055 with LED 디스플레이 (블루 커버) (RoHS)
M-7055-G CR 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Source) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)
M-7055D-G CR M-7055 with LED 디스플레이 (회색 커버) (RoHS)
I-7055-NPN-G CR 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Sink) 모듈, DCON 프로토콜 (회색 커버) (RoHS)
I-7055D-NPN -G CR I-7055-NPN with LED 디스플레이 (회색 커버) (RoHS
M-7055-NPN CR 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력(Sink) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)
M-7055D-NPN-G CR            M-7055-NPN with LED 디스플레이 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
