제품 상세보기

M-7055U(D)

제품명
M-7055U(D)
용도
디지털 입출력
특성
8-채널 DI & 8-채널 DO 모듈(Sink/Source)
제조사
ICPDAS(대만)

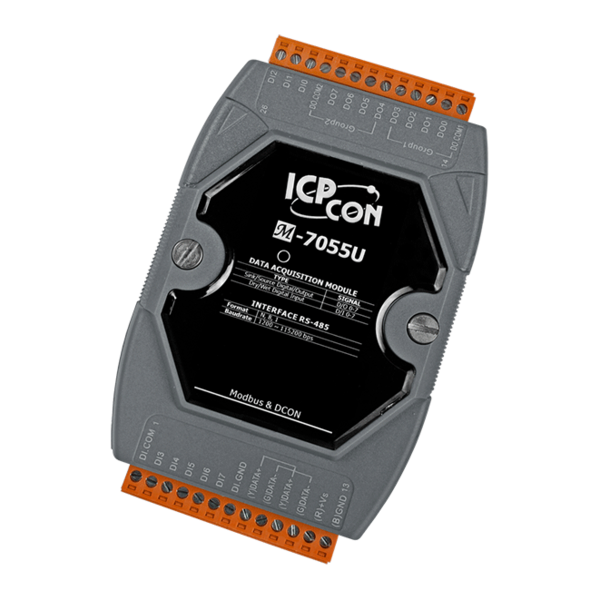

M-7055U / M-7055UD
8-채널 (Sink/Source) 디지털 입력 & 8-채널 (Sink/Source) 디지털 출력 모듈











M-7055U 모듈은 디지털 입력을 위한 8개의 절연 채널과 디지털 출력을 위한 8개의 절연 채널을 제공합니다. 디지털 입력 및 디지털 출력은 배선 연결을 통해 싱크(Sink) 또는 소스(Source) 유형으로 선택할 수 있습니다. 모든 디지털 입력 채널은 16-bit 카운터로도 사용할 수 있습니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있습니다.

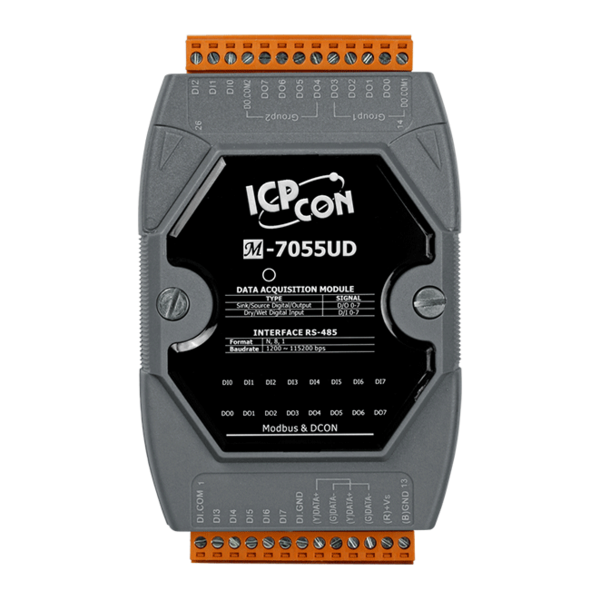

M-7055UD에는 디지털 입력 및 디지털 출력 채널의 상태를 모니터링하는데 사용할 수 있는 16개의 LED 표시기가 있습니다.
M-7055U(D)는 또한 ±8kV ESD, ±4kV EFT 및 ±2kV 서지 보호를 제공하며, 열악한 산업 환경에서 노이즈 보호 기능을 향상시키기 위한 2000 VDC 모듈 내 절연도 제공합니다.







▪  배선 연결을 통해 싱크 타입(Sink-type) 또는 소스 타입(Source Type) 디지털 입출력 채널 선택 가능
▪  디지털 입력 채널은 16-bit 카운터로 사용 가능
▪  듀얼 워치독 내장(Built-in Dual Watchdog)
▪  8 kV ESD 보호
▪  2000 VDC 모듈 내부 절연
▪  파워-온 값(Power-on Value) 구성 가능
▪  안전 값(Safe Value) 구성 가능
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명 M-7055U M-7055UD
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -                         Yes,
디지털 입력 8 LED 및
디지털 출력 8 LED 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  2000 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±8 kV 접점, 무작위점 ±15 kV 공기
EFT (IEC 61000-4-4) 전원선 ±4 kV
Surge (IEC 61000-4-5) ±2 kV
전원
역극성 보호  Yes
입력 범위 +10 ~ +48 VDC
소비 전력 최대 0.9 W 최대 1.0 W
기구
치수 123 mm x 72 mm x 35 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 M-7055U M-7055UD

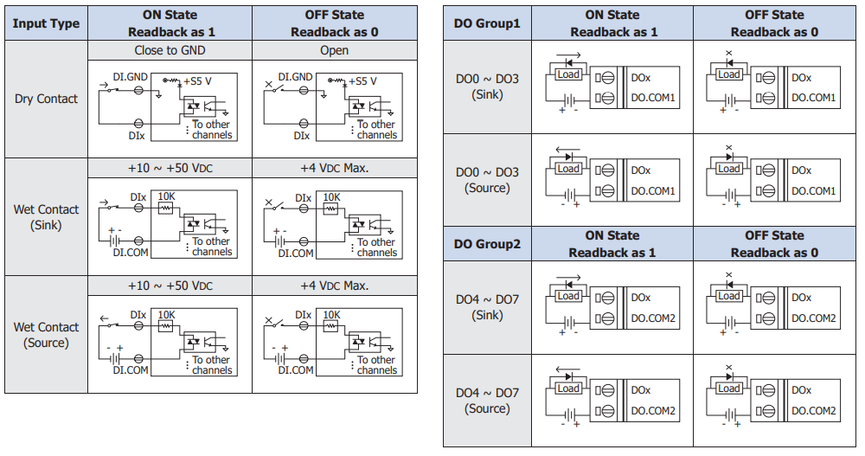

 디지털 입력/카운터
채널 8
타입 Wet 접점 Sink/Source
Dry 접점 Source
Wet 접점 ON 전압 레벨 +10 ~ 50 VDC
OFF 전압 레벨 최대 +4 VDC
Dry 접점 ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
카운터 최대 카운터 65535 (16-bit)
최대 입력  Frequency 100 Hz
최소 Pulse Width 5 ms
입력 임피던스 10 kΩ
가상 채널 to 채널 절연 -
과전압 보호 ±70 VDC
디지털 출력
채널 8
타입 Push-Pull
Sink/Source (NPN/PNP) Sink/Source
부하 전압 +3.5 ~ 80 VDC
최대 부하 전류 500 mA/채널
과전압 보호 -
과부하 보호 -
파워-온 값(Power-on Value) Yes
안전 값(Save Value) Yes















M-7055U CR 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)
배선 연결을 통해 Sink 또는 Source-type 선택 가능
M-7055UD CR            M-7055U with LED 디스플레이 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
