M-7058-16/M-7058D-16

제품명
M-7058-16/M-7058D-16
용도
AC/DC 디지털 입력 & 2-채널 디지털 출력
특성
16-채널 DI & 2-채널 DO 모듈
제조사
ICPDAS(대만)

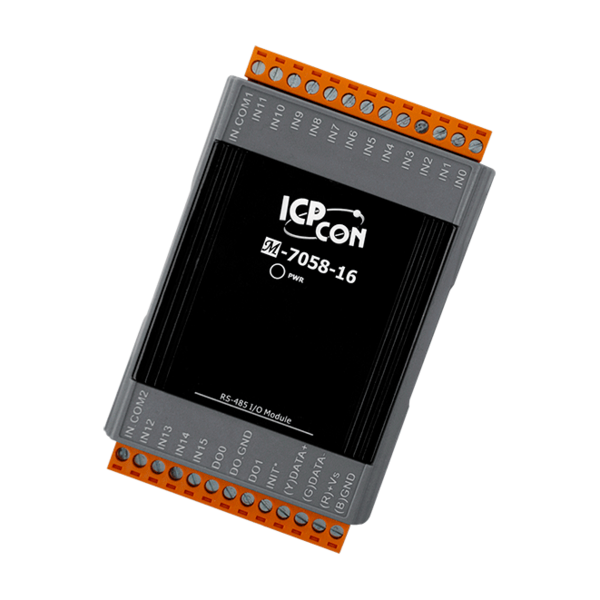

M-7058-16 / M-7058D-16
16-채널 Isolated AC/DC 디지털 입력 및 2-채널 디지털 출력 모듈











M-7058-16/M-7059-16 모듈은 16개 AC/DC 디지털 입력 채널을 제공하며, 각 채널은 채널 간 포토 커플 절연(photocouple isolation)이 특징인 2개 디지털 출력 채널을 제공합니다. 모든 디지털 입력 채널은 16-bit 카운터로도 사용할 수 있습니다.

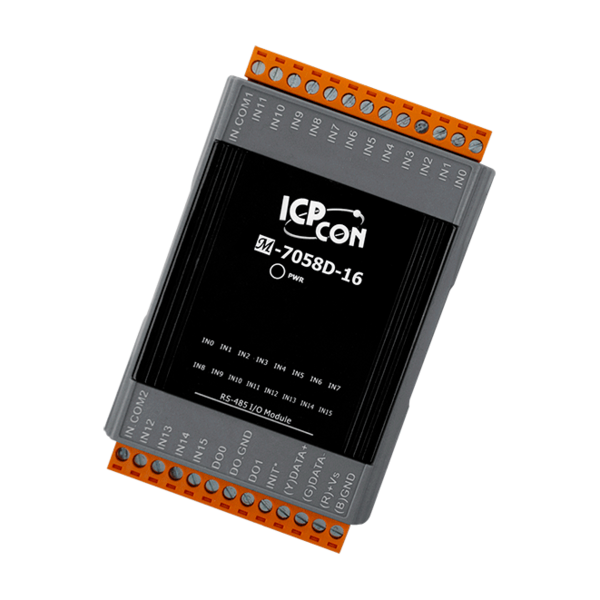

M-7058D-16/M-7059D-16 모듈에는 디지털 입력 채널의 상태를 모니터링하는데 사용할 수 있는 16개의 LED 표시기가 있습니다.
M-7058(D)-16/M-7059(D)-16은 ± 4kV ESD, ± 4kV EFT 및 ± 2kV 서지 보호뿐만 아니라 3750VDC 모듈 내 절연을 제공하여 열악한 산업 환경에서 노이즈 보호 기능을 향상시킵니다.







▪  AC/DC 디지털 입력 : 16-채널
▪  디지털 출력 채널 : 2-채널
▪  디지털 입력 채널은 16-bit 카운터로 사용 가능
▪  채널-to-채널 절연
▪  ±4 kV ESD 보호
▪  3750 VDC 모듈 내부 절연
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명 M-7058-16 M-7058D-16 M-7059-16 M-7059D-16
 통신
인터페이스 RS-485
Bias 저항 Yes
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -                         Yes,
16 LED 디지털 입력 표시
-                      Yes,
16 LED 디지털 입력 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3750 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 전원선 ±2 kV
Surge (IEC 61000-4-5) 전원선 ±2 kV
전원
역극성 보호  Yes
입력 범위 +10 ~ +30 VDC
소비 전력 0.4 W
기구
치수 121 mm x 76 mm x 42 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 M-7058-16 M-7058D-16 M-7059-16 M-7059D-16
 디지털 입력/카운터
채널 16
타입 Wet 접점 -
Dry 접점 Sink/Source
Wet 접점 ON 전압 레벨 80 ~ 250 VAC 100 ~ 250 VDC 10 ~ 80 VAC 15 ~ 80 VDC
OFF 전압 레벨 최대 +3 VAC/VDC 최대 +3 VAC/VDC
카운터               최대 카운터 65535 (16-bit)
최대 입력  Frequency 100 Hz
최소 Pulse Width 5 ms
입력 임피던스 150 kΩ 10 kΩ
가상 채널 to 채널 절연 최대 300 VAC/VDC 최대 100 VAC/VDC
디지털 출력
채널 2
타입 Isolated Open Collector
Sink/Source(NPN/PNP) Sink
최대 부하 전류 600 mA/채널
부하 전압 5 VDC ~ 50 VDC
과전압 보호 60 VDC
과부하 보호 1.4 A
Short-circuit Protection Yes
파워-온 값(Power-on Value) Yes, 프로그래머블
안전 값(Save Value) Yes, 프로그래머블

















M-7058-16-G CR 16-채널 Isolated DI (Wet, 80~250 VAC/VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)
M-7058D-16-G CR 16-채널 Isolated DI (Wet, 80~250 VAC/VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)
M-7059-16-G CR 16-채널 Isolated DI (Wet, 10~80 VAC/15~80 VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)
M-7059D-16-G CR            16-채널 Isolated DI (Wet, 10~80 VAC/15~80 VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
