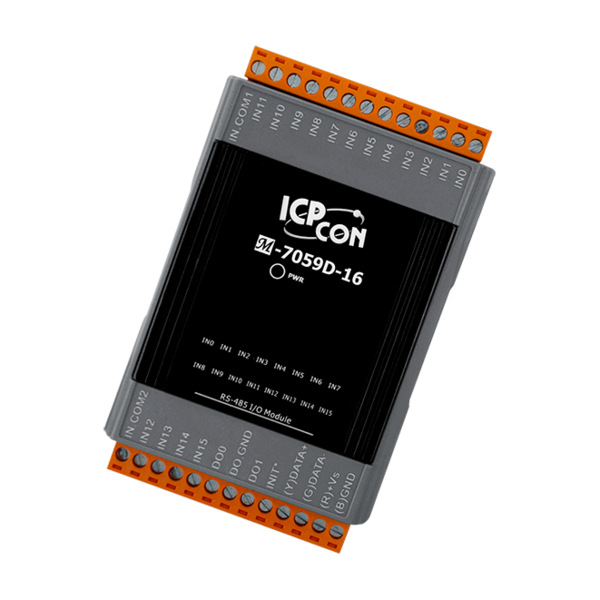

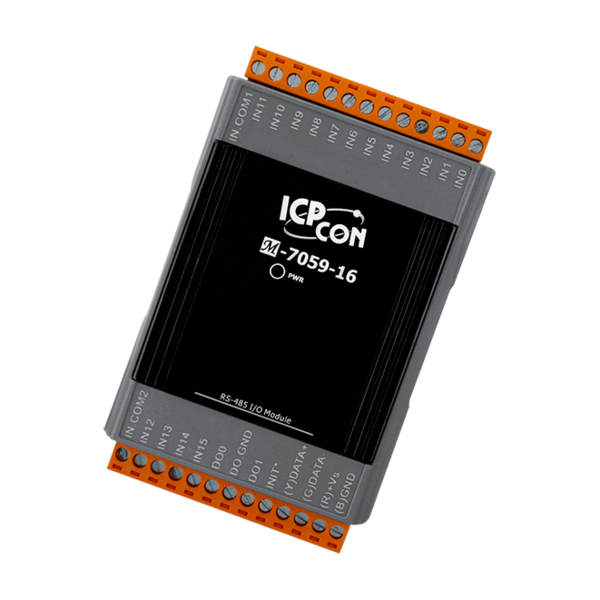

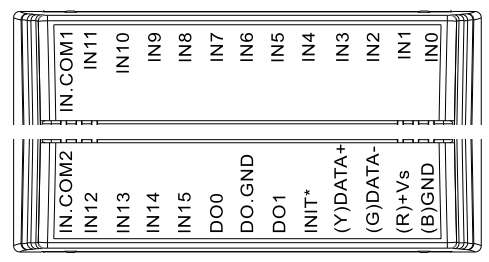

M-7059-16 / M-7059D-16
16-채널 Isolated AC/DC 디지털 입력 및 2-채널 디지털 출력 모듈
M-7058-16/M-7059-16 모듈은 16개 AC/DC 디지털 입력 채널을 제공하며, 각 채널은 채널 간 포토 커플 절연(photocouple isolation)이 특징인 2개 디지털 출력 채널을 제공합니다. 모든 디지털 입력 채널은 16-bit 카운터로도 사용할 수 있습니다.
M-7058D-16/M-7059D-16 모듈에는 디지털 입력 채널의 상태를 모니터링하는데 사용할 수 있는 16개의 LED 표시기가 있습니다.
M-7058(D)-16/M-7059(D)-16은 ± 4kV ESD, ± 4kV EFT 및 ± 2kV 서지 보호뿐만 아니라 3750VDC 모듈 내 절연을 제공하여 열악한 산업 환경에서 노이즈 보호 기능을 향상시킵니다.
▪ AC/DC 디지털 입력 : 16-채널
▪ 디지털 출력 채널 : 2-채널
▪ 디지털 입력 채널은 16-bit 카운터로 사용 가능
▪ 채널-to-채널 절연
▪ ±4 kV ESD 보호
▪ 3750 VDC 모듈 내부 절연
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
모델명 | M-7058-16 | M-7058D-16 | M-7059-16 | M-7059D-16 | |
통신 | |||||
인터페이스 | RS-485 | ||||
Bias 저항 | Yes | ||||
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||||
전송 속도 | 1200 to 115200 bps | ||||
프로토콜 | Modbus RTU, DCON | ||||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | ||||
LED 표시기/디스플레이 | |||||
시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | ||||
I/O LED 표시기 | - | Yes, 16 LED 디지털 입력 표시 |
- | Yes, 16 LED 디지털 입력 표시 |
|
7-분절 LED 디스플레이 | - | ||||
절연 | |||||
모듈 내부 절연, Field-to-Logic | 3750 VDC | ||||
EMS 보호 | |||||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기 | ||||
EFT (IEC 61000-4-4) | 전원선 ±2 kV | ||||
Surge (IEC 61000-4-5) | 전원선 ±2 kV | ||||
전원 | |||||
역극성 보호 | Yes | ||||
입력 범위 | +10 ~ +30 VDC | ||||
소비 전력 | 0.4 W | ||||
기구 | |||||
치수 | 121 mm x 76 mm x 42 mm (L x W x H) | ||||
설치 | DIN-Rail or Wall Mounting | ||||
환경 | |||||
작동 온도 | -25 to +75 °C | ||||
보관 온도 | -40 to +85 °C | ||||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | M-7058-16 | M-7058D-16 | M-7059-16 | M-7059D-16 | |
디지털 입력/카운터 | |||||
채널 | 16 | ||||
타입 | Wet 접점 | - | |||
Dry 접점 | Sink/Source | ||||

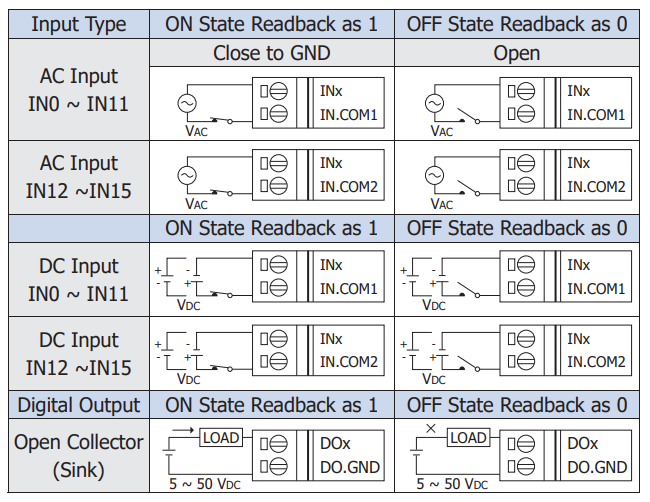

Wet 접점 | ON 전압 레벨 | 80 ~ 250 VAC 100 ~ 250 VDC | 10 ~ 80 VAC 15 ~ 80 VDC | ||
OFF 전압 레벨 | 최대 +3 VAC/VDC | 최대 +3 VAC/VDC | |||
카운터 | 최대 카운터 | 65535 (16-bit) | |||
최대 입력 Frequency | 100 Hz | ||||
최소 Pulse Width | 5 ms | ||||
입력 임피던스 | 150 kΩ | 10 kΩ | |||
가상 채널 to 채널 절연 | 최대 300 VAC/VDC | 최대 100 VAC/VDC | |||
디지털 출력 | |||||
채널 | 2 | ||||
타입 | Isolated Open Collector | ||||
Sink/Source(NPN/PNP) | Sink | ||||
최대 부하 전류 | 600 mA/채널 | ||||
부하 전압 | 5 VDC ~ 50 VDC | ||||
과전압 보호 | 60 VDC | ||||
과부하 보호 | 1.4 A | ||||
Short-circuit Protection | Yes | ||||
파워-온 값(Power-on Value) | Yes, 프로그래머블 | ||||
안전 값(Save Value) | Yes, 프로그래머블 |
M-7058-16-G CR | 16-채널 Isolated DI (Wet, 80~250 VAC/VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS) | |
M-7058D-16-G CR | 16-채널 Isolated DI (Wet, 80~250 VAC/VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS) | |
M-7059-16-G CR | 16-채널 Isolated DI (Wet, 10~80 VAC/15~80 VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS) | |
M-7059D-16-G CR | 16-채널 Isolated DI (Wet, 10~80 VAC/15~80 VDC) 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) |
