I-7061(D)/M-7061(D)

제품명
I-7061(D)/M-7061(D)
용도
전원 릴레이 출력
특성
12-채널 릴레이 출력 모듈
제조사
ICPDAS(대만)



I-7061 / I-7061D / M-7061 / M-7061D
12-채널 전원 릴레이 출력 모듈











7061 시리즈 12개의 전원 릴레이 출력 채널을 제공하고 7067 시리즈 7개의 신호 릴레이 출력 채널을 제공합니다.
전원 켜기 및 안전 값을 구성하는 옵션이 있고, 4kV ESD 보호 및 3750VDC 내부 모듈 절연도 제공되어 산업 환경에서 노이즈 보호 기능을 향상시킵니다.
7061 시리즈의 "D"버전은 12개의 LED 표시기를 제공하고 7067 시리즈의 "D"버전은 7개의 LED 표시기를 제공하여 릴레이 출력 채널의 상태를 모니터링하는데 사용됩니다.
각 시리즈의 "M"버전은 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.
7061 시리즈는 고전력 애플리케이션(high power applications)에 이상적인 솔루션이고 7067 시리즈는 작은 신호 스위칭(small signal switching)을 위한 이상적인 솔루션입니다.







▪  I-7061(D) 및 /M-7061(D)
   ▪  12-채널 릴레이 출력 : Form A 전원 릴레이 출력(Power Relay Output)
   ▪  4 kV EFT 보호
   ▪  3 kV Surge 보호
▪  I-7067(D) 및 M-7067(D)
   ▪  7-채널 릴레이 출력 : Form A 신호 릴레이 출력(Signal Relay Output)
   ▪  2 kV EFT 보호
▪  파워-온 값(Power-on Value) 구성 가능
▪  안전 값(Safe Value) 구성 가능
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명 I-7061 I-7067 M-7061 M-7067
I-7061D I-7067D M-7061D M-7067D
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 - - - -
Yes,
12 LED 디지털 입력/릴레이 출력 표시
Yes,
7 LED 디지털 입력/릴레이 출력 표시
Yes,
12 LED 디지털 입력/릴레이 출력 표시
Yes,
7 LED 디지털 입력/릴레이 출력 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3750 VDC  1500 VDC  3750 VDC  1500 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 전원선 ±4 kV 전원선 ±2 kV 전원선 ±4 kV 전원선 ±2 kV
Surge (IEC 61000-4-5) 전원선 ±3 kV - 전원선 ±3 kV -
전원
역극성 보호  Yes
입력 범위 +10 ~ +30 VDC
소비 전력 1.7 W 1.5 W 1.7 W 1.5 W
2.3 W 1.9 W 2.3 W 1.9 W
기구
치수 123 mm x 72 mm x 35 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 I-7061 I-7067 M-7061 M-7067
I-7061D I-7067D M-7061D M-7067D
 릴레이 출력
채널 12 (Form A) 7 (Form A) 12 (Form A) 7 (Form A)
Relay 타입 Power Relay Signal Relay Power Relay Signal Relay
Form A Relay 접정 정격 5 A @ 250 VAC
5 A @ 30 VDC
0.5 A @ 120 VAC
1 A @ 24 VDC
5 A @ 250 VAC
5 A @ 30 VDC
0.5 A @ 120 VAC
1 A @ 24 VDC
최소 부하 접점 10 mA @ 5 V 1 mA @ 1 V 10 mA @ 5 V 1 mA @ 1 V
접점 성분 은 주석 합금
(Silver TinAlloy)
금도금 은
(Gold overlay silver pal)
은 주석 합금
(Silver TinAlloy)
금도금 은
(Gold overlay silver pal)
작동 시간 10 ms 5 ms 10 ms 5 ms
복구 시간 5 ms 2 ms 5 ms 2 ms
기계적 내구성 2 x 107 ops 5 x 106 ops 2 x 107 ops 5 x 106 ops
전기적 내구성 105 ops
서지 강도 (Surge Strength)  3000 VDC 1500 VDC  3000 VDC 1500 VDC
파워-온 값 (Power-on Value) Yes
안전 값 (Save Value) Yes

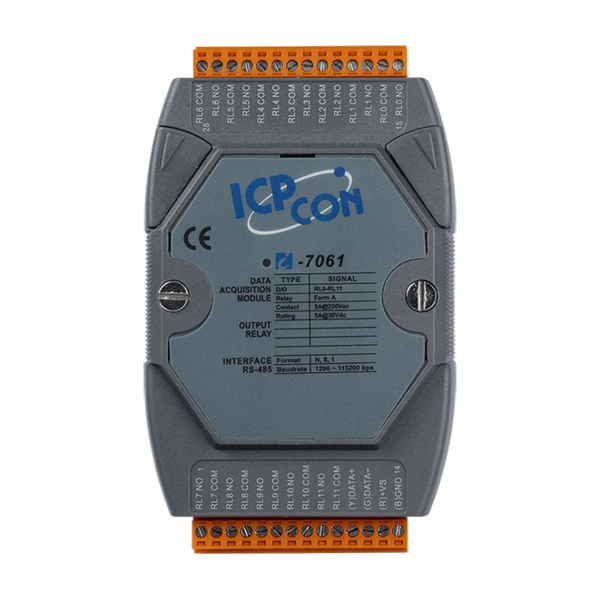

I-7061 CR 12-채널 Power Relay Output 모듈, DCON 프로토콜 (블루 커버) (RoHS)

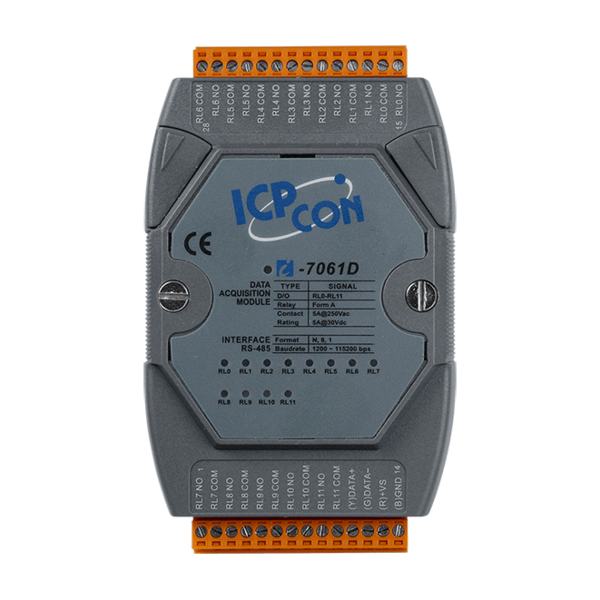

I-7061D CR I-7061 with LED 디스플레이 (블루 커버) (RoHS)

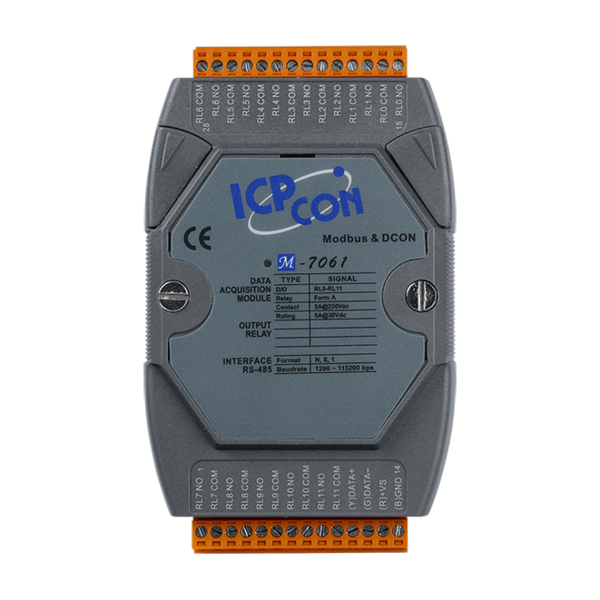

M-7061-G CR 12-채널 Power Relay Output 모듈, DCON  및 Modbus 프로토콜 (회색 커버) (RoHS)

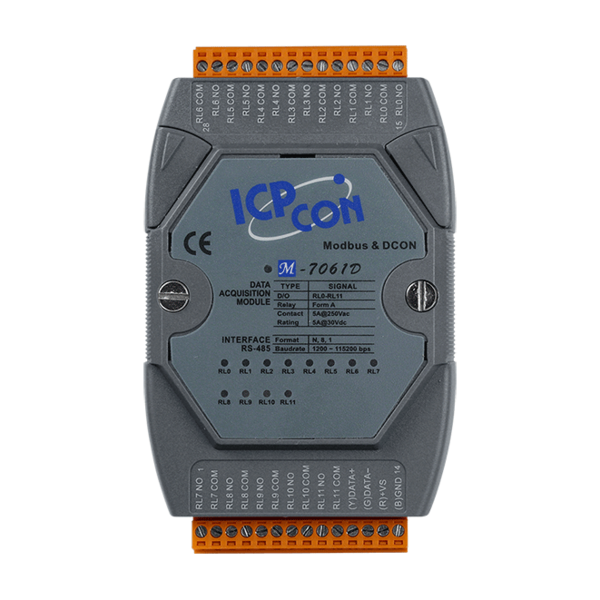

M-7061D-G CR M-7061 with LED 디스플레이 (회색 커버) (RoHS)
I-7067 CR 7-채널 Signal Relay Output 모듈, DCON 프로토콜 (블루 커버) (RoHS)
I-7067D CR I-7067 with LED 디스플레이 (블루 커버) (RoHS)
M-7067-G CR 7-채널 Signal Relay Output 모듈, DCON  및 Modbus 프로토콜 (회색 커버) (RoHS)
M-7067D-G CR            M-7067 with LED 디스플레이 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
