제품 상세보기

I-7065B(D)/M-7065B(D)

제품명
I-7065B(D)/M-7065B(D)
용도
AC SSR 출력
특성
4-채널 디지털 입력 및 5-채널 DC SSR 출력 모듈
제조사
ICPDAS(대만)



I-7065B / I-7065BD / M-7065B / M-7065BD
4-채널 Isolated 디지털 입력 및 5-채널 AC SSR 출력 모듈











I-7063B 모듈은 8개의 디지털 입력 채널3개의 DC SSR (Solid State Relay) 출력 채널을 제공하며 I-7065B4개의 디지털 입력 채널5개의 DC SSR 출력 채널을 제공합니다. 모든 디지털 입력 채널은 16-bit 카운터로 사용할 수 있습니다.
또한 디지털 입력 채널은 배선 연결을 통해 싱크(sink) 또는 소스(source) 유형으로 선택할 수 있습니다. 전기 기계 릴레이와 비교하여 SSR 기술은 더 빠른 응답 시간과 더 큰 전기적 내구성을 제공합니다.
DC SSR 기술의 통합은 또한 아크, 바운스 및 스위칭 노이즈의 가능성을 제거합니다.
I-7063BD는 11개의 LED 표시기를 제공하고 I-7065BD/M-70658BD는 9개의 LED 표시기를 제공하여 디지털 입력 및 SSR 출력의 상태를 모니터링하는데 사용할 수 있습니다.
전원 켜기 및 안전 값을 구성하는 옵션도 있으며, 4kV ESD 보호 및 3750VDC 내부 모듈 절연도 제공되어 산업 환경에서 노이즈 보호 기능을 향상시킵니다.
M-7065B는 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.







▪  I-7063B(D)
   ▪  8-채널 디지털 입력 및 3-채널 DC SSR 출력
▪  I-7065B(D)
   ▪  4-채널 디지털 입력 및 5-채널 DC SSR 출력
▪  Form A DC Solid State Relay 출력
▪  No Arcing, No Bounce, 및 No Switching Noise
▪  디지털 입력 : 싱크(Sink) 및 소스(Source) 타입
▪  모든 디지털 채널은 16-bit 카운터로 사용 가능
▪  파워온 값(Power-on Value) 설정
▪  안전 값(Safe Value) 설정
▪  듀얼 워치독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명  I-7063B I-7065B M-7065B
I-7063BD I-7065BD M-7065BD
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 DCON                 Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -                     -      -
Yes,
11 LED 디지털 입력/릴레이 출력 표시
Yes,
11 LED 디지털 입력/릴레이 출력 표시
Yes,
11 LED 디지털 입력/릴레이 출력 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3750 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 전원선 ±2 kV
Surge (IEC 61000-4-5) -
전원
역극성 보호   Yes
입력 범위 +10 ~ +30 VDC
소비 전력 0.5 W 0.6 W 0.6 W
1.0 W 1.0 W 1.0 W
기구
치수 123 mm x 72 mm x 35 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명  I-7063B I-7065B M-7065B
I-7063BD I-7065BD M-7065BD
 AC Solid State Relay 출력
채널 3 5
Relay 타입 DC-SSR (Form A)
Form A AC-SSR 작동 전압 범위 3 ~ 30 VDC
최대 부하 전류 1 A
누설 전류 0.1 mA
최소 작동 시간 1 ms
최소 복구 시간 1 ms
기계적 내구성 3500 VAC
전기적 내구성 긴 수명(Long Life), 아킹 없음(No Arcing), 바운스 없음(No Bounce), 스위칭 노이즈 없음(No Switching Noise)
파워 온 값 Yes
안전 값 Yes
디지털 입력/카운터
채널 8 4
타입 Dry 접점 -
Wet 접점 Sink/Source
Wet 접점 ON 전압 레벨 최대 +1 VDC
OFF 전압 레벨 +4 ~ 30 VDC
Dry 접점 ON 전압 레벨 -
OFF 전압 레벨 -
유효 거리 -
카운터 최대 카운터 65535 (16-bit)
최대 입력 Frequency 100 Hz
최소 Pulse Width 5 ms
입력 임피던스 3 kΩ
채널-to-채널 절연 -
과전압 보호 ±35 VDC











I-7063B CR 8-채널 Isolated 디지털 입력 및 3-채널 DC SSR 출력 모듈, DCON 프로토콜 (블루 커버) (RoHS)
I-7063BD CR I-7063B with LED 디스플레이 (블루 커버) (ROSH)
I-7065B CR 4-채널 Isolated 디지털 입력 및 5-채널 DC SSR 출력 모듈, DCON 프로토콜 (블루 커버) (RoHS)

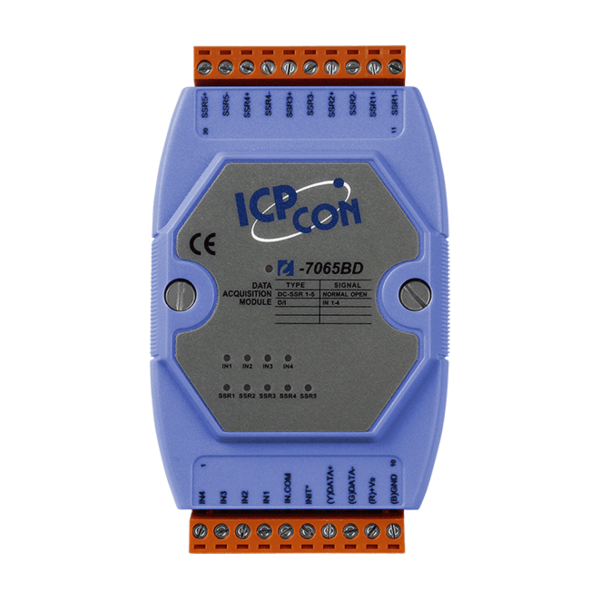

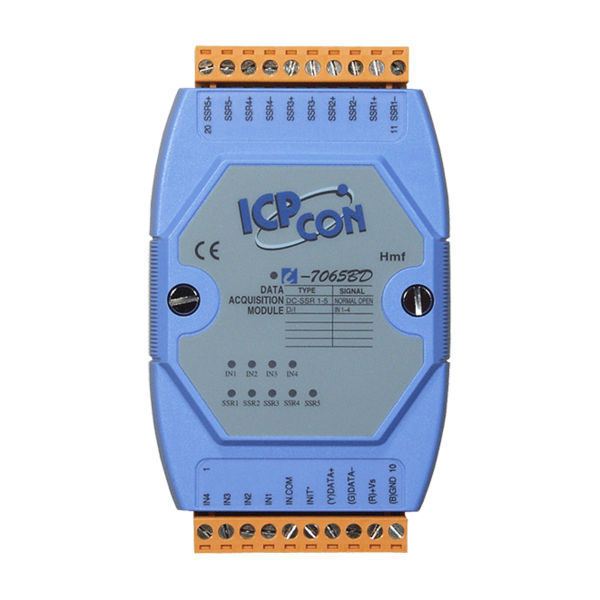

I-7065BD CR I-7065B with LED 디스플레이 (블루 커버) (ROSH)

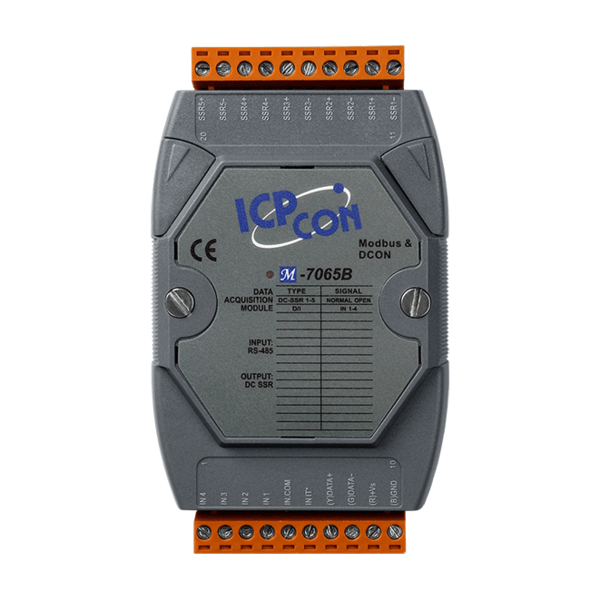

M-7065B CR 4-채널 Isolated 디지털 입력 및 5-채널 DC SSR 출력 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)

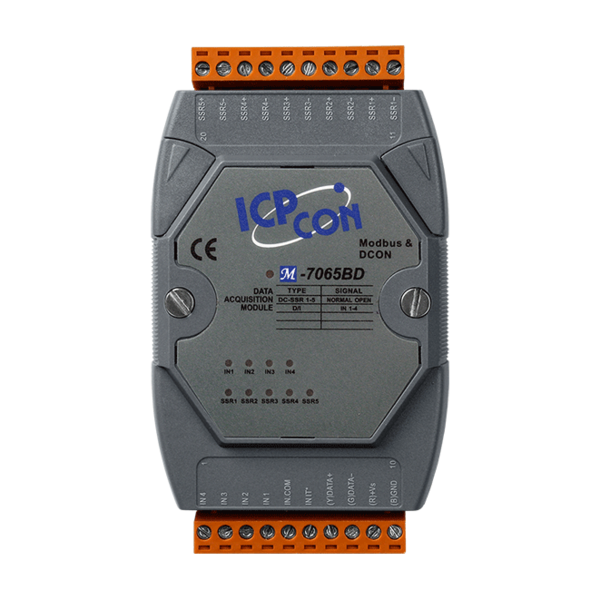

M-7065BD CR M-7065B with LED 디스플레이 (회색 커버) (ROSH)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
