제품 상세보기

M-7069(D)

제품명
M-7069(D)
용도
전원 릴레이 출력
특성
4-채널 Form A 릴레이 출력 및 4-채널 Form C 릴레이 출력 모듈
제조사
ICPDAS(대만)



M-7068 / M-7068D / M-7069 / M-7069D
4-채널 Form A 릴레이 출력 및 4-채널 Form C 릴레이 출력 모듈











M-70684개의 Form A 신호 릴레이 출력 채널과 4 개의 Form C 신호 릴레이 출력 채널을 제공하는 반면 M-7069 4개의 Form A 전원 릴레이 출력 채널과 4개의 Form C 전원 릴레이 출력 채널을 제공합니다. 둘 다 릴레이 출력 상태를 모니터링하는데 사용할 수 있는 8개의 LED 표시기를 포함하며 전원 켜기 및 안전한 디지털 출력 값을 구성 할 수 있는 옵션이 제공됩니다. 산업 환경에서 노이즈 보호 기능을 향상시키기 위해 4kV ESD, 4kV EFT 및 3kV 서지 보호도 제공됩니다. M-7068은 작은 신호 스위칭(small signal switching)에 이상적인 솔루션이고 M-7069는 고전력 애플리케이션(high power applications)에 이상적인 솔루션입니다.







▪   M-7068(D)
   ▪  4-채널 Form A 및 4-채널 Form C 신호 릴레이 출력
   ▪  2000 VDC 모듈 내부 절연
▪   M-7069(D)
   ▪  4-채널 Form A 및 4-채널 Form C 전원 릴레이 출력
   ▪  3750 VDC 모듈 내부 절연
▪  듀얼 워치 독
▪   4 kV ESD 보호
▪  파워-온 값(Power-on Value) 구성 가능
▪  안전 값(Safe Value) 구성 가능
▪  넓은 작동 온도 범위 : -25 ~ +75 °C





모델명 M-7068 M-7068D M-7069 M-7069D
 통신
인터페이스 RS-485
Bias 저항 No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 DCON   Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시기 LED 1개
I/O LED 표시기 -                          Yes,
8 LED 릴레이 출력 표시
-                          Yes,
8 LED 릴레이 출력 표시
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  2000VDC  3750 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 전원선 ±4 kV
RS-485 포트 ±2 kV
Surge (IEC 61000-4-5) 전원 ±3 kV
전원
역극성 보호  Yes
입력 범위 +10 ~ +30 VDC
소비 전력 최대 1.6 W 최대 2.0 W 최대 2.1 W 최대 2.5 W
기구
치수 123 mm x 72 mm x 35 mm (L x W x H)
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 M-7068 M-7068D M-7069 M-7069D
 릴레이 출력
채널 8 (Form A × 4, Form C × 4)
Relay 타입 Signal Relay Power Relay
Form A Relay 접정 정격 2 A @ 30 VDC
0.24 A @ 220 VDC
0.25 A @ 250 VAC
6 A @ 35 VDC
6 A @ 240 VAC
최소 부하 접점 10 mA @ 20 mV 100 mA @ 12 V
접점 재료 Silver Nickel, Gold-covered Silver Cadmium Alloy
작동 시간 3 ms (typical) 5 ms (typical)
복구 시간 4 ms (typical) 1 ms (typical)
기계적 내구성 108 ops 30 x 106 ops
전기적 내구성 2 x 105 ops 1 x 105 ops
Form C Relay 접정 정격 2 A @ 30 VDC
0.24 A @ 220 VDC
0.25 A @ 250 VAC
5 A @ 30 VDC
5 A @ 250 VAC
최소 부하 접점 10 mA @ 20 mV 10 mA @ 12 V
접점 재료 Silver Nickel, Gold-covered Silver Nickel Alloy
작동 시간 3 ms (typical) 5 ms (typical)
복구 시간 4 ms (typical) 2 ms (typical)
기계적 내구성 108 ops 15 x 106 ops
전기적 내구성 2 x 105 ops 1 x 105 ops
서지 강도 (Surge Strength) 2000 VDC 4000 VDC
파워-온 값 (Power-on Value) Yes
안전 값 (Save Value) Yes

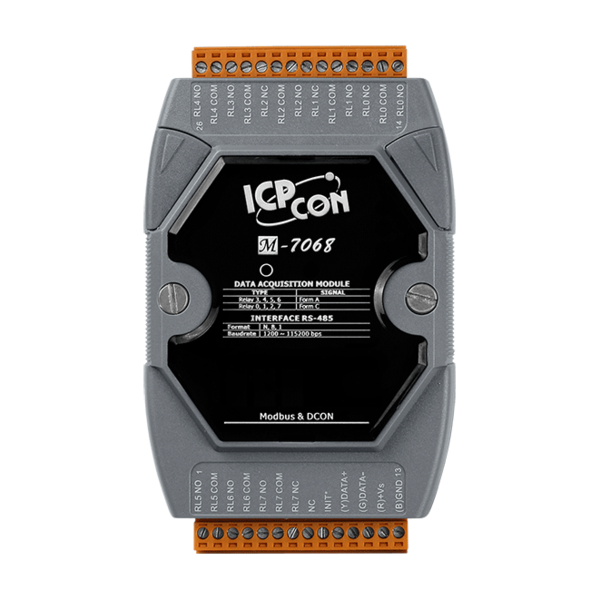

M-7068 CR 4-채널 Form A 신호 릴레이 출력 및 4-채널 Form C 신호 릴레이 출력 모듈 (회색 커버) (RoHS)

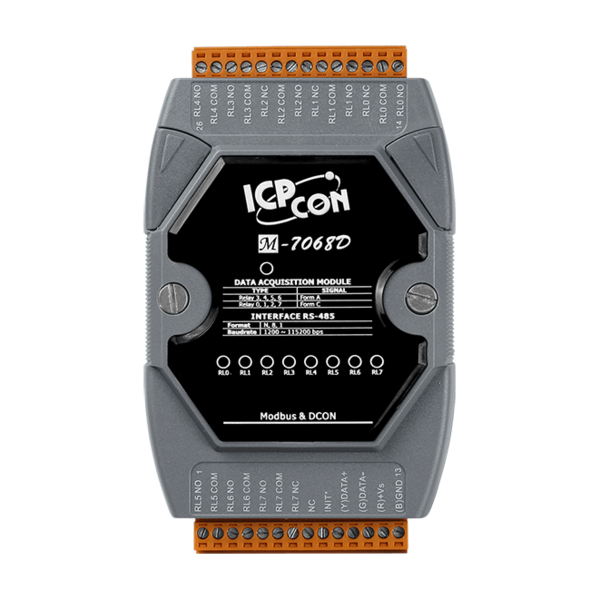

M-7068D CR M-7068 with LED 디스플레이 (회색 커버) (RoHS)

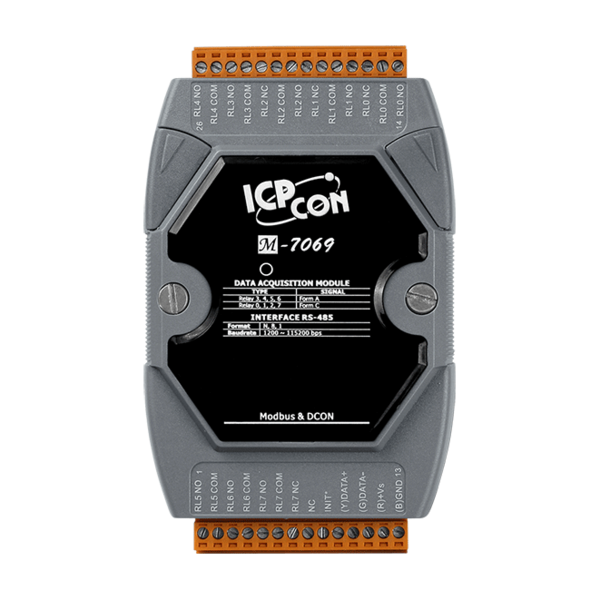

M-7069 CR 4-채널 Form A 전원 릴레이 출력 및 4-채널 Form C 전원 릴레이 출력 모듈 (회색 커버) (RoHS)

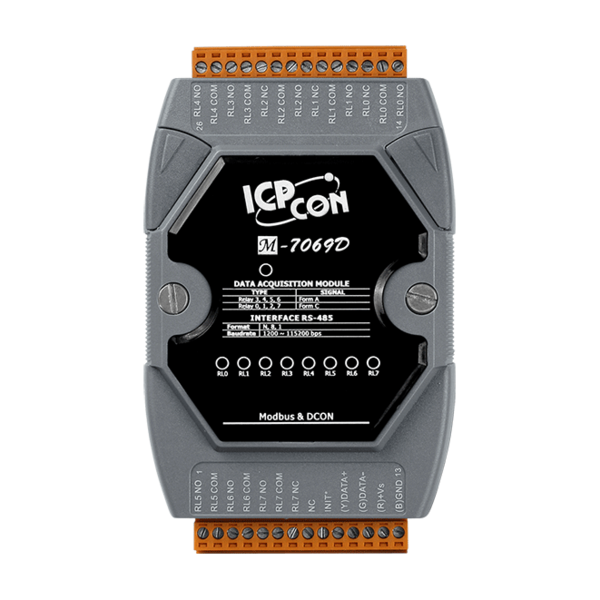

M-7069D CR            M-7069 with LED 디스플레이 (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Bias 및 종단 저항 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 Hub (RoHS)
SG-770 CR 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS)
