M-2018-16

제품명
M-2018-16
용도
아날로그 입력 (열전대,전압,전류)
특성
16-채널 아날로그 입력 모듈
제조사
ICPDAS(대만)

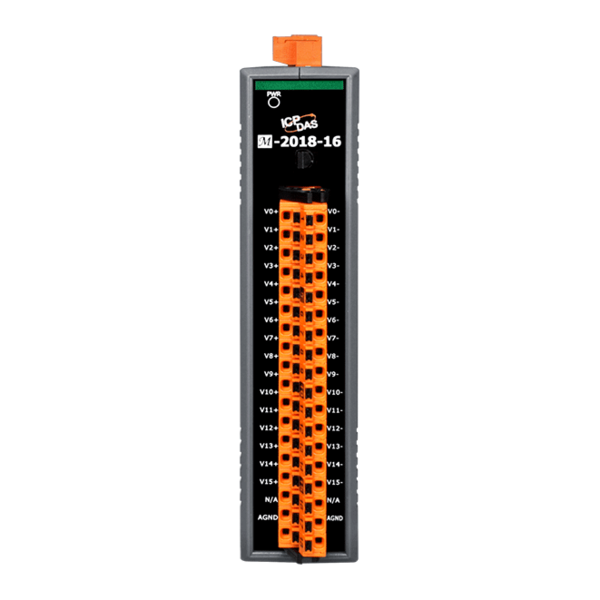

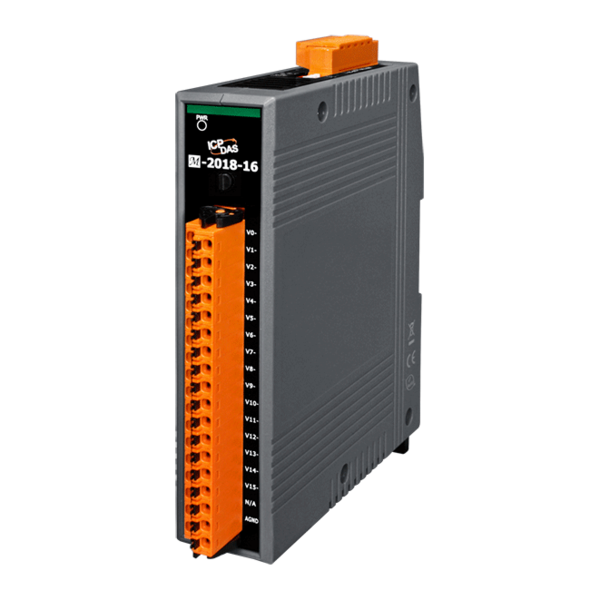

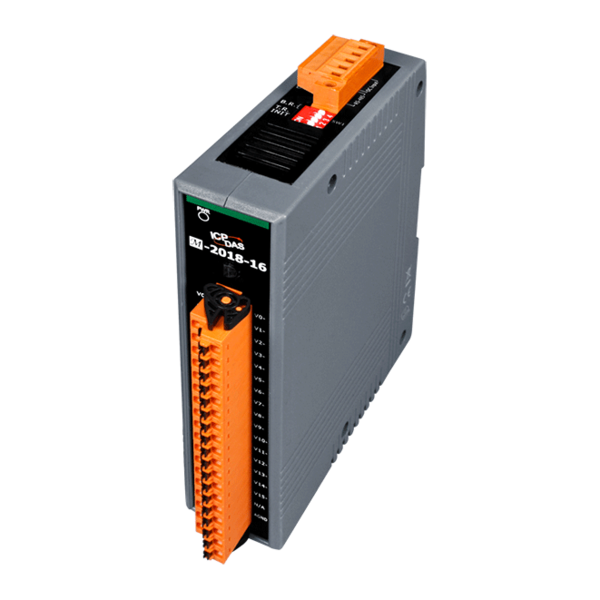

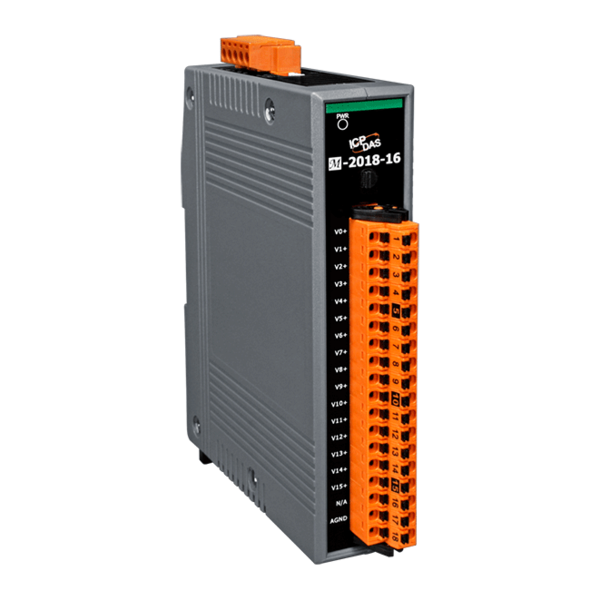

M-2018-16
16-채널 아날로그 입력 모듈









M-2018-1616개의 차동(differential) 아날로그 입력 채널을 포함하는 아날로그 입력 모듈입니다.
전압 입력 범위는 ± 15mV ~ ± 2.5V, 전류 입력 범위는 +4 ~ + 20mA, 0 ~ + 20mA 또는 ± 20mA이며 J, K, T, E, R, S, B, N, C, L, M, LDIN43710 열전대(thermocouple)를 열전대 입력에 사용할 수 있습니다.
최대 120VDC의 과전압 보호 기능이 제공됩니다. 또한 열전대 입력 유형에 대한 채널당 오픈 와이어 감지 기능을 갖추고 있으며, 4kV ESD 보호 및 3000VDC 모듈 내 절연을 제공합니다.





▪  16-채널 차동(Differential) 아날로그 입력 모듈
▪  ±120 VDC 과전압 보호
▪  전류, 전압 또는 열전대(thermocouple) 입력
▪  3000 VDC 모듈 내부 절연
▪  CJC offset 조정 가능
▪  오픈 열전대 감지
▪  듀얼 워치독
▪  RoHS 준수
▪  넓은 작동 온도 범위 : -25 ~ +75 °C




▪  빌딩 자동화
▪  공장 자동화
▪  기계 자동화
▪  원격 유지 관리
▪  원격 진단
▪  테스트 장비




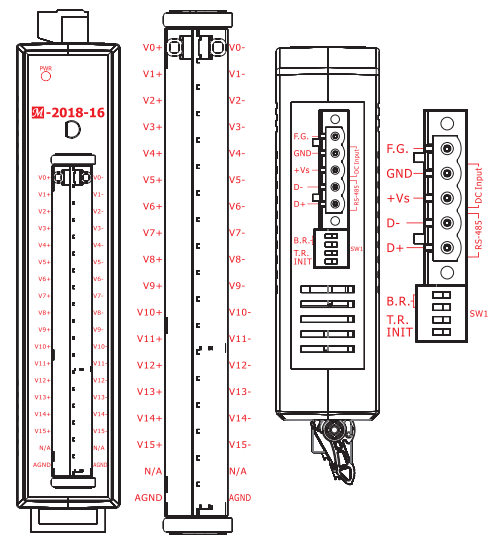

모델명  M-2018-16
 통신

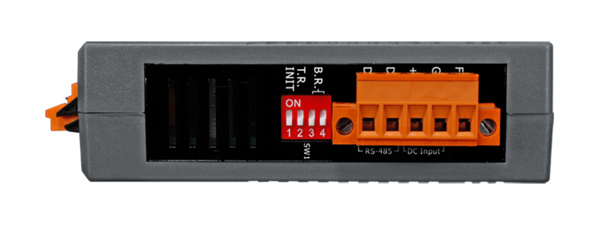

인터페이스 RS-485
Bias 저항 Switch Selectable (10 kΩ resistor)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 Modbus RTU, DCON
듀얼 워치독 Yes, 모듈 (1.6초) , 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시 Yes, 1 LED 전원/통신 표시
I/O LED 표시 -
7-분절 LED 디스플레이 -
절연
 모듈 내부 절연, Field-to-Logic  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 전원선 ±4 kV
Surge (IEC 61000-4-5) 전원선 ±1 kV
전원
역극성 보호  Yes
입력 범위 +10 ~ +48 VDC (non-regulated)
소비 전력 최대 0.5 W
기구
치수 31 mm x 157 mm x 132 mm (W x L x H)
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing




모델명  M-2018-16
 아날로그 입력
채널 16
 배선 차동(Differential)

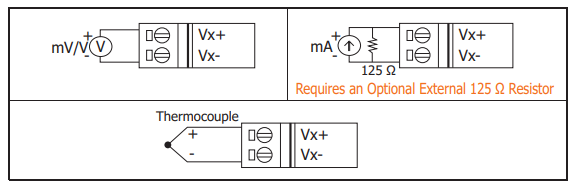

입력 범위 Thermocouple J, K, T, E, R, S, B, N, C
전압 ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V
전류 ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (외부 125 Ω 저항 필요)
해상도 16-bit
정확도 0.1% of FSR
샘플링 속도 10 Hz (Total)
입력 임피던스 > 400 kΩ
공통 전압 보호 25 VDC
개별 채널 구성 -
과전압 보호 120 VDC
오픈 와이어 감지 Yes (열전대 전용)
온도 출력 일관성 -
현장에서 안정적인 온도 출력 -













 M-2018-16 CR 16-채널 Isolated 아날로그 입력 모둘, DCON 및 Modbus 프로토콜 (RoHS)





 tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
 tM-7561 CR USB to RS-485 컨버터 (RoHS)
