M-6018-16
16-채널 아날로그 입력 모듈
M-6018-16은 16개의 차동(differential) 아날로그 입력 채널을 포함하는 아날로그 입력 모듈입니다. 전압 입력 범위는 ± 15mV ~ ± 2.5V, 전류 입력 범위는 +4 ~ + 20mA, 0 ~ + 20mA 또는 ± 20mA이며 유형 J, K, T, E, R, S, B, N, C, L, M, LDIN43710 열전대를 열전대(thermocouple) 입력에 사용할 수 있습니다. 최대 120VDC의 과전압 보호 기능이 제공됩니다.
이 모듈은 또한 열전대 입력 유형에 대한 채널당 오픈 와이어 감지 기능을 갖추고 있으며 4kV ESD 보호 및 3000VDC 모듈 내 절연을 제공합니다.
▪ 16-채널 차동(Differential) 아날로그 입력 모듈
▪ ±120 VDC 과전압 보호
▪ 전류, 전압 또는 열전대(thermocouple) 입력
▪ 3000 VDC 모듈 내부 절연
▪ CJC offset 조정 가능
▪ 오픈 열전대 감지
▪ 듀얼 워치독
▪ RoHS 준수
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 관리
▪ 원격 진단
▪ 테스트 장비
모델명 | M-6018-16 | ||||
통신 | |||||
인터페이스 | RS-485 | ||||
Bias 저항 | Switch Selectable (10 kΩ resistor) | ||||
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||||
전송 속도 | 1200 to 115200 bps | ||||
프로토콜 | Modbus RTU, DCON | ||||
듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | ||||
LED 표시기/디스플레이 | |||||
시스템 LED 표시 | Yes, 1 LED 전원/통신 표시 | ||||
I/O LED 표시 | - | ||||
7-분절 LED 디스플레이 | - | ||||
절연 | |||||
모듈 내부 절연, Field-to-Logic | 3000 VDC | ||||
EMS 보호 | |||||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점, 무작위점 ±8 kV 공기 | ||||
EFT (IEC 61000-4-4) | 전원선 ±4 kV | ||||
Surge (IEC 61000-4-5) | 전원선 ±1 kV | ||||
전원 | |||||
역극성 보호 | Yes | ||||
입력 범위 | +10 ~ +48 VDC (non-regulated) | ||||
소비 전력 | 최대 0.5 W | ||||
기구 | |||||
치수 | 116 mm x 120 mm x 64 mm (W x L x H) | ||||
설치 | DIN-Rail or Wall Mounting | ||||
환경 | |||||
작동 온도 | -25 to +75 °C | ||||
보관 온도 | -40 to +85 °C | ||||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | M-6018-16 | ||||||
아날로그 입력 | |||||||
채널 | 16 | ||||||
배선 | 차동(Differential) | ||||||
입력 범위 | Thermocouple | J, K, T, E, R, S, B, N, C | |||||
전압 | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V | ||||||

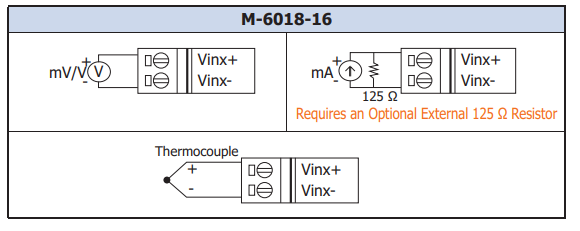

전류 | ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (외부 125 Ω 저항 필요) | ||||||
해상도 | 16-bit | ||||||
정확도 | 0.1% of FSR | ||||||
샘플링 속도 | 10 Hz (Total) | ||||||
입력 임피던스 | > 400 kΩ | ||||||
공통 전압 보호 | 25 VDC | ||||||
개별 채널 구성 | - | ||||||
과전압 보호 | 120 VDC | ||||||
오픈 와이어 감지 | Yes (열전대 전용) | ||||||
온도 출력 일관성 | - | ||||||
현장에서 안정적인 온도 출력 | - |
M-6018-16 CR | 16-채널 Isolated 아날로그 입력 모둘, DCON 및 Modbus 프로토콜 (RoHS) |
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | ||||
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | ||||
tM-SG4 CR | RS-485 Bias 및 종단 저항(Termination Resistor) 모듈 (RoHS) | ||||
I-7514U CR | 4-채널 RS-485 Hub (RoHS) | ||||
SG-770 CR | 7-채널 차동(Differential) 또는 14-채널 단일 종단(Single-ended) 서지 보호기 (RoHS) | ||||
SG-3000 시리즈 | 열전대(Thermocouple), RTD, DC 전압, DC 전류 및 전원 입력 변압기용 신호 조절 모듈(Signal Conditioning Modules) for |
