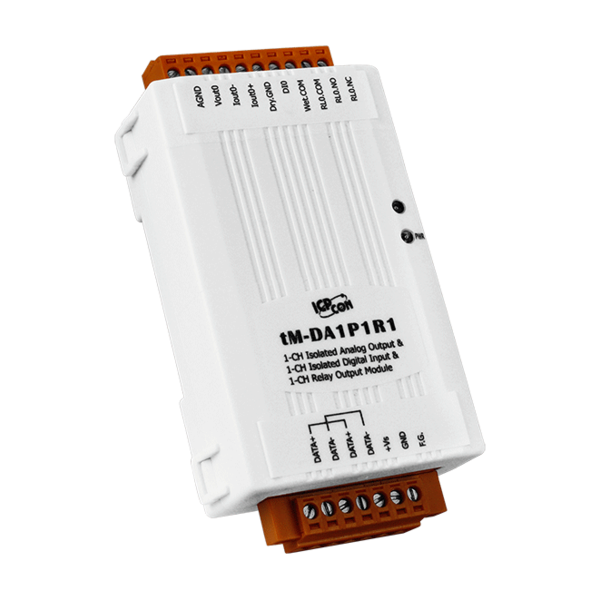

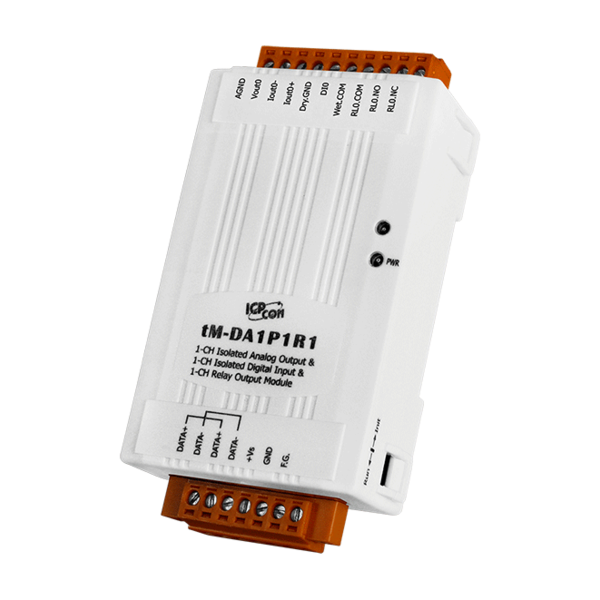

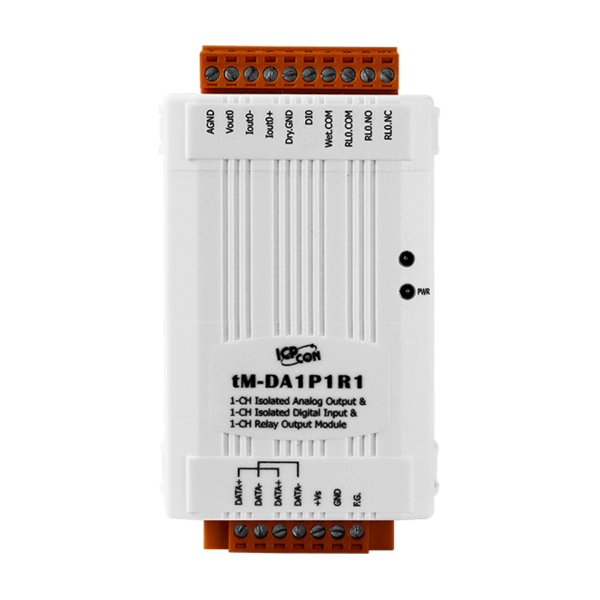

tM-DA1P1R1
1-채널 아날로그 출력, 1-채널 디지털 입력 및 1-채널 릴레이 출력 모듈
tM-DA1P1R1은 1 개의 아날로그 출력 채널, 1 개의 디지털 입력 채널 및 1 개의 릴레이 출력 채널을 제공하는 RS-485 인터페이스 모듈입니다.
아날로그 출력 해상도는 12 bit이며, 출력 범위는 0 ~ 10V 및 0 ~ 20mA입니다.
디지털 입력 채널은 Dry 접점 유형이며 16-bit 카운터 기능을 제공합니다.
릴레이 출력 유형은 Form C이며, 모든 I/O 터미널은 4kV ESD 보호 및 3kV 모듈 내 절연을 제공합니다.
▪ 절연 아날로그 출력
▪ 절연 디지털 입력
▪ 파워 릴레이 출력
▪ 파워-온 값(Power-on Value) 구성 가능
▪ 안전 값(Safe Value) 구성 가능
▪ 4kV ESD 보호
▪ 3kV 내부 모듈 절연
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ 산업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 디머(Dimmer) 컨트롤
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템

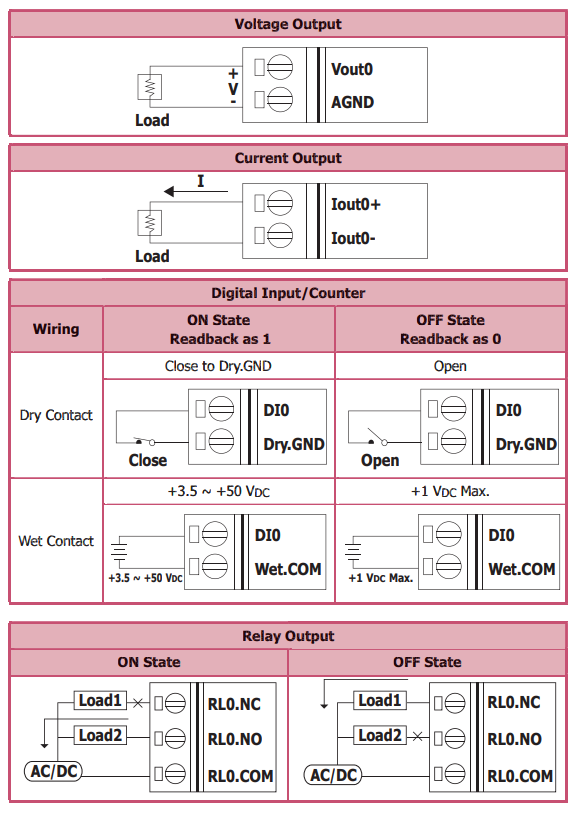

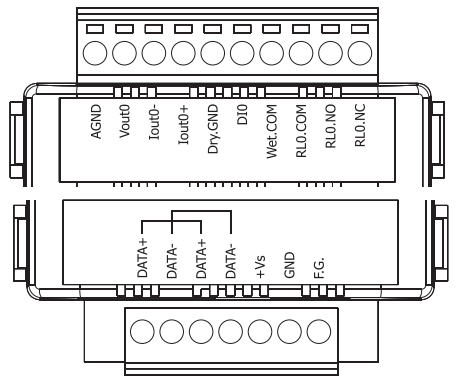

모델명 | tM-DA1P1R1 | ||||
통신 | |||||
인터페이스 | RS-485 | ||||
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||||
전송 속도 | 1200 to 115200 bps | ||||
프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | ||||
워치독 | 통신 (프로그래머블) | ||||
LED 표시기/디스플레이 | |||||
시스템 LED 표시 | Yes, 1 LED 전원 표시 | ||||
절연 | |||||
모듈 내부 절연, Field-to-Logic | 2500 VDC | ||||
EMS 보호 | |||||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | ||||
무작위점 ±8 kV 공기 | |||||
EFT (IEC 61000-4-4) | 전원 ±4 kV | ||||
전원 | |||||
역극성 보호 | Yes | ||||
입력 범위 | +10 ~ +30 VDC | ||||
소비 전력 | 최대 1.8 W | ||||
기구 | |||||
치수 | 52 mm x 98 mm x 27 mm (W x L x H) | ||||
설치 | DIN-Rail Mounting | ||||
환경 | |||||
작동 온도 | -25 to +75 °C | ||||
보관 온도 | -30 to +85 °C | ||||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | tM-DA1P1R1 | ||||
아날로그 출력 | |||||
채널 | 1 | ||||
타입 | 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA | ||||
해상도 | 12-bit | ||||
정확도 | +/-0.1% of FSR | ||||
DO 출력 반응 시간 | 10 ms | ||||
전압 출력 용량 | 20 mA | ||||
전류 부하 저항 | 500 Ω | ||||
디지털 입력/카운터 | |||||
채널 | 1 | ||||
타입 | Dry 접점 | Source | |||
Wet 접점 | Sink/Source | ||||
Wet 접점 | On 전압 레벨 | +3.5 VDC ~ +50 VDC | |||
Of 전압 레벨 | 최대 +1 VDC | ||||
입력 임피던스 | 10 KΩ, 0.5 W | ||||
Dry 접점 | On 전압 레벨 | Close to GND | |||
Of 전압 레벨 | Open | ||||
카운터 | 최대 카운터 | 65535 (16-bit) | |||
최대 입력 Frequency | 100 Hz | ||||
최소 Pluse Width | 5 ms | ||||
과전압 보호 | 70 VDC | ||||
릴레이 출력 | |||||
채널 | 1 | ||||
타입 | Power Relay, Form C | ||||
작동 부하 전압 범위 | 250 VAC or 30 VDC | ||||
최대 부하 전류 | NO : 10 A @ 250 VAC NC : 6 A @ 250 VAC | ||||
작동 시간 | 최대 15 ms | ||||
반응 시간 | 최대 5 ms | ||||
기계적 내구성 | 1 X 107 OPS | ||||
전기적 내구성 | 5 X 104 OPS | ||||
파워-온 및 안전 값 | Yes, 프로그래머블 |
tM-DA1P1R1 CR | 1-채널 Isolated 아날로그 출력, 1-채널 Isolated 디지털 입력 및 1-채널 릴레이 출력 모듈 (RoHS) |
tM-7561 CR | USB to RS-485 컨버터 (RoHS) | ||||
tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | ||||
tM-7510U CR | Isolated RS-485 리피터 (RoHS) |
