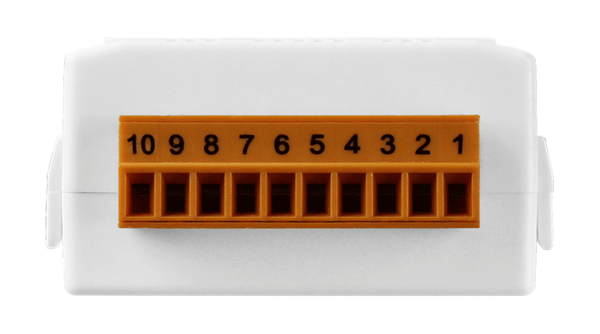

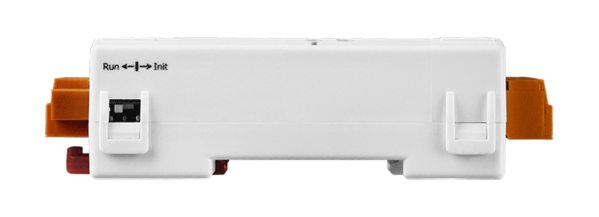

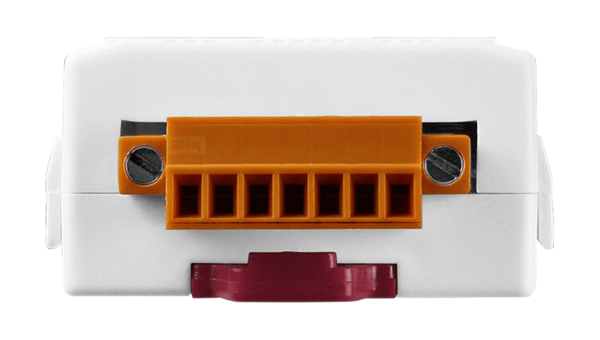

tM-P8 / tM-PDW8

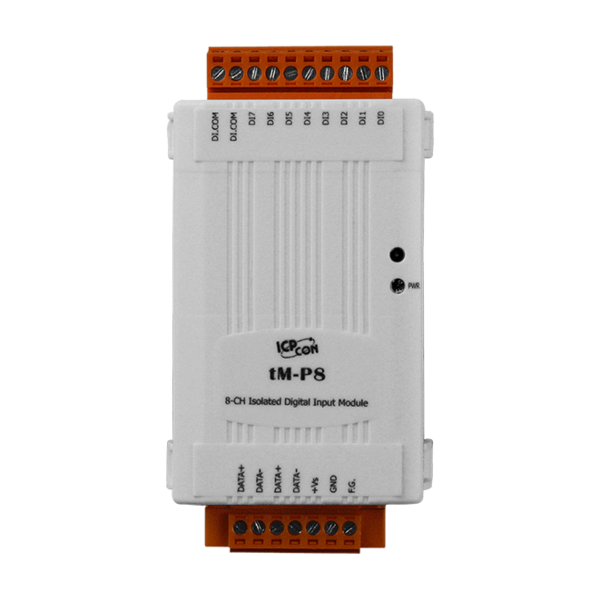

8-채널 Isolated 디지털 입력(Sink, Source) 모듈
tM-P8은 디지털 입력 8개 채널을 제공하며 각 채널은 포토 커플러 절연(photocoupler isolation) 기능을 갖추고 있습니다. 또한 디지털 입력은 배선 연결을 사용하는 싱크(Sink) 또는 소스(Source) 유형이 될 수 있으며 모든 채널을 16-bit 카운터로 사용할 수 있습니다. 4kV ESD 보호 및 3750VDC 내부 모듈 절연도 제공됩니다.
tM-PDW8은 Dry 및 Wet 접점 모두를 지원하는 디지털 입력 8개 채널을 제공하며, Dry 접점에 대한 유효 거리는최대 500미터입니다. 모든 채널은 포토 커플러 절연(photocoupler isolation) 기능을 갖추고있을뿐만 아니라, 16-bit 카운터로도 사용할 수 있습니다. 4kV ESD 보호 및 3750VDC 내부 모듈 절연도 제공됩니다.

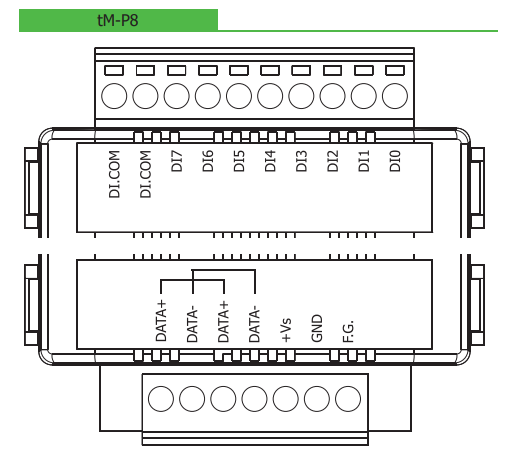

▪ tM-P8
▪ Wet 접점 싱크(Source) 또는 싱크(Sink-type) 디지털 입력

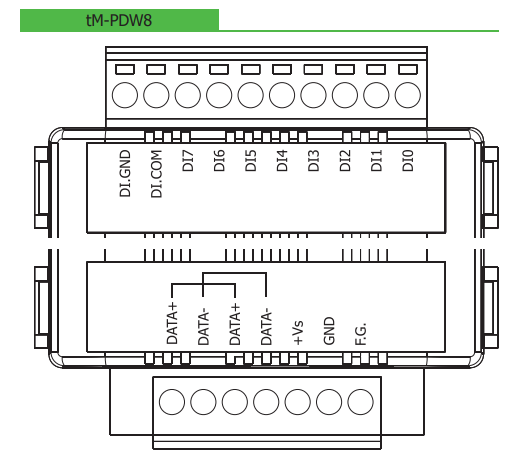

▪ tM-PDW8
▪ Dry 접점 소스(Source-type) 디지털 입력
▪ Wet 접점 싱크(Source-type) 또는 싱크(Sink-type) 디지털 입력
▪ 포토 커플 절연 (Photocouple Isolation)
▪ 배선 연결을 통해 Dry 접점 및 Wet 접점 선택 가능
▪ 모든 채널은 16-bit 카운터로 사용 가능
▪ 듀얼 워치 독
▪ 비용 효율적
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ 모든 유형의 On/Off 제어
▪ 산업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템
모델명 | tM-P8 | tM-PDW8 | |||
통신 | |||||
인터페이스 | RS-485 | ||||
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||||
전송 속도 | 1200 to 115200 bps | ||||
프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | ||||
워치독 | Yes, 모듈 (2.3호), 통신 (프로그래머블) | ||||
LED 표시기/디스플레이 | |||||
시스템 LED 표시 | Yes, 1 LED 전원 표시 | ||||
절연 | |||||
모듈 내부 절연, Field-to-Logic | 3750 VDC | ||||
EMS 보호 | |||||
ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | ||||
무작위점 ±8 kV 공기 | |||||
EFT (IEC 61000-4-4) | 전원 ±4 kV | ||||
전원 | |||||
역극성 보호 | Yes | ||||
입력 범위 | +10 ~ +30 VDC | ||||
소비 전력 | 최대 0.2 W | 최대 0.43 W | |||
기구 | |||||
치수 | 52 mm x 98 mm x 27 mm (W x L x H) | ||||
설치 | DIN-Rail Mounting | ||||
환경 | |||||
작동 온도 | -25 to +75 °C | ||||
보관 온도 | -30 to +75 °C | ||||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | tM-P8 | tM-PDW8 | |||
디지털 입력/카운터 | |||||
채널 | 8 | ||||

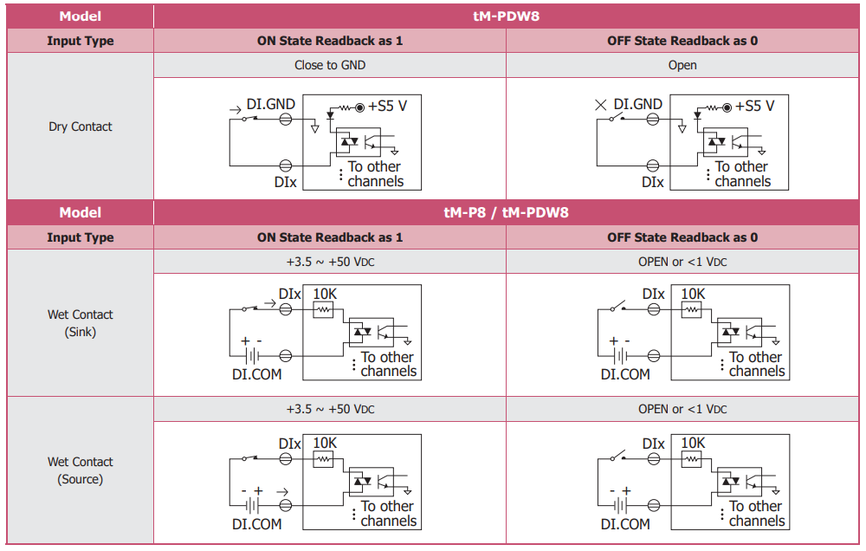

타입 | Wet Contact (Sink, Source) | Wet Contact (Sink, Source) Dry Contact (Source) |
|||
Wet 접점 | On 전압 레벨 | +3.5 VDC ~ 50 VDC | |||
Off 전압 레벨 | 최대 +1 V | ||||
Dry 접점 | On 전압 레벨 | - | Close to GND | ||
Off 전압 레벨 | - | Open | |||
입력 임피던스 | 10 KΩ, 0.66 W | ||||
카운터 | 최대 카운터 | 65535 (16-bit) | |||
최대 입력 Frequency | 100 Hz | ||||
최소 Pulse Width | 5 ms | ||||
입력 임피던스 | 10 kΩ, 0.5 W | ||||
과전압 보호 | ±70 VDC |
tM-P8 CR | 8-채널 Isolated 디지털 입력(Wet 접점) 모듈 (RoHS) | ||||
tM-PDW8 CR | 8-채널 Isolated 디지털 입력(Wet 접점+Dry 접점) 모듈 (RoHS) |
