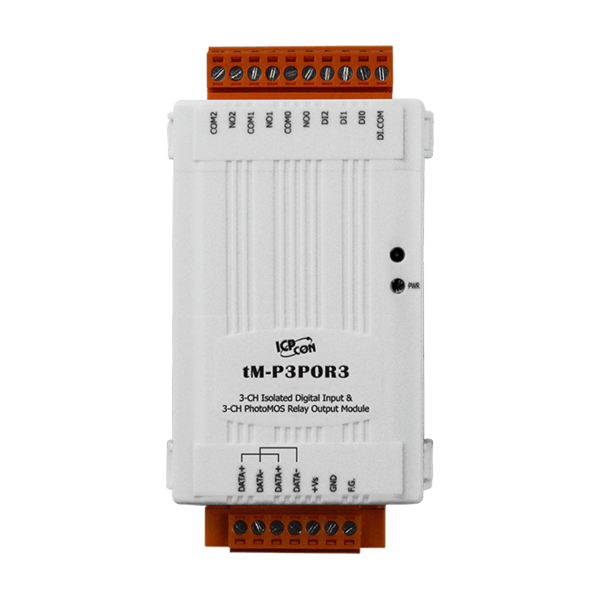

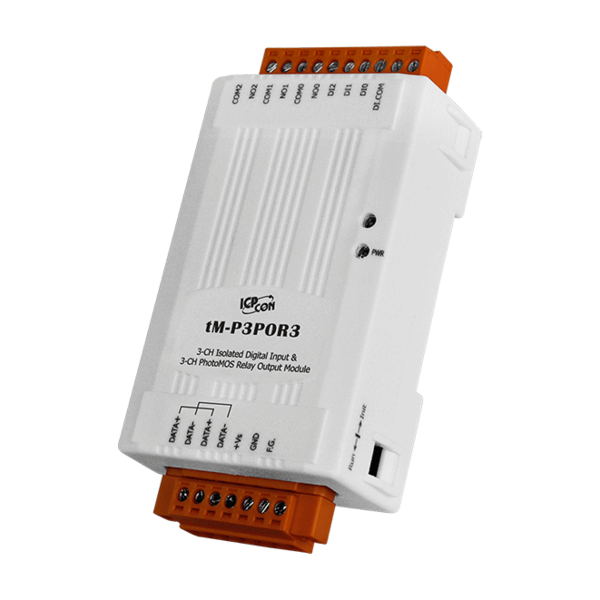

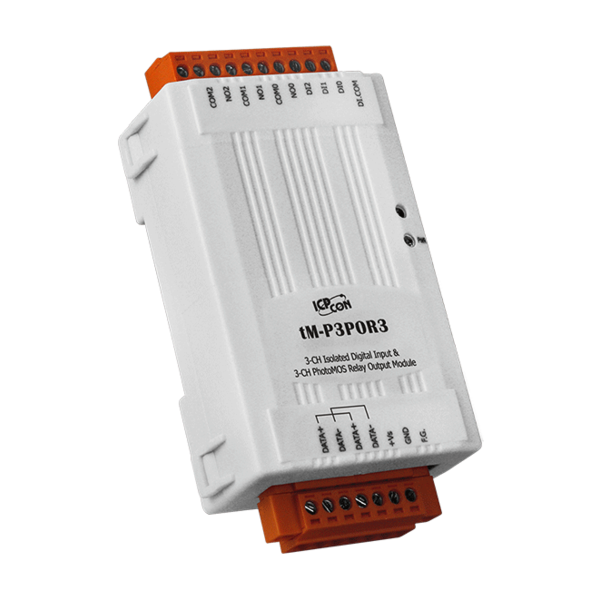

tM-P3POR3

제품명
tM-P3POR3
용도
디지털 입력 & 릴레이 출력
특성
3-채널 Isolated D/I & 3-채널 PhotoMOS 릴레이 출력 모듈
제조사
ICPDAS(대만)





tM-P3POR3
3-채널 Isolated 디지털 입력 및 3-채널 PhotoMOS 릴레이 출력 모듈









tM-P3POR33개의 디지털 입력 채널3개의 PhotoMOS 릴레이 출력 채널을 제공하며, 각 채널에는 포토 커플 절연(photocouple isolation) 기능이 있습니다. 모든 출력 채널은 PhotoMOS 릴레이이며 입력은 배선 연결을 사용하는 싱크(sink) 또는 소스(souce) 유형을 기반으로합니다. 모든 입력 채널은 16-bit 카운터로 사용할 수 있습니다.
전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다.
PhotoMOS 릴레이는 더 빠른 응답 시간, 더 큰 전기적 내구성 및 스파이크 없음을 제공합니다. 4kV ESD 보호 및 3750VDC 내부 모듈 절연도 제공됩니다.



▪  PhotoMos 릴레이 출력
▪  싱크(Source) 또는 싱크(Sink-type) 디지털 입력
▪  포토 커플 절연 (Photocouple Isolation)
▪  No Arcing, No Bounce, and No Switching Noise
▪  모든 채널은 16-bit 카운터로 사용 가능
▪  듀얼 워치 독
▪  전원 켜기 값(Power-on Value) 설정 구성 가능
▪  안전 값(Safe Value) 설정 구성 가능
▪  비용 효율적
▪  넓은 작동 온도 범위 : -25 ~ +75 °C




▪  모든 유형의 On/Off 제어
▪  산업 자동화
▪  산업 기계
▪  빌딩 자동화
▪  식음료 시스템
▪  반도체 제조
▪  제어 시스템





모델명  tM-P3POR3
 통신
인터페이스 RS-485
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
전송 속도 1200 to 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
워치독 Yes, 모듈 (2.3호), 통신 (프로그래머블)
LED 표시기/디스플레이
시스템 LED 표시 Yes, 1 LED 전원 표시
절연
 모듈 내부 절연, Field-to-Logic  3750 VDC 디지털 입력
 2000 VDC PhotoMOS 릴레이 출력
EMS 보호
ESD (IEC 61000-4-2)  각 터미널 ±4 kV 접점
 무작위점 ±8 kV 공기
EFT (IEC 61000-4-4) 전원 ±4 kV
전원
역극성 보호  Yes
입력 범위 +10 ~ +30 VDC
소비 전력 최대 0.4 W
기구
치수 52 mm x 98 mm x 27 mm (W x L x H)
설치 DIN-Rail Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +75 °C
습도 10 to 95 % RH, Non-condensing




모델명  tM-P3POR3

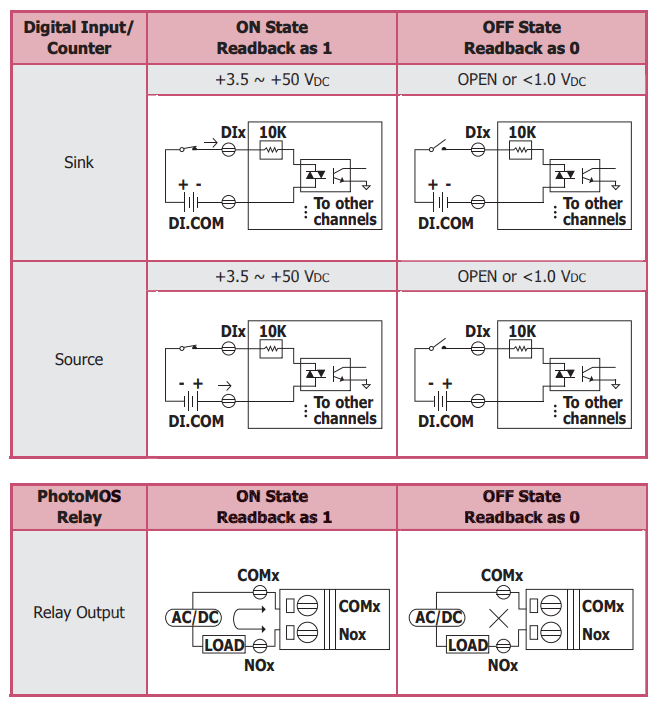

 디지털 입력/카운터
채널 3
타입 Wet Contact (Sink, Source)
On 전압 레벨 +3.5 VDC ~ 50 VDC
Off 전압 레벨 최대 +1 V
카운터 채널 3
최대 카운터 65535 (16-bit)
최대 입력 Frequency 100 Hz
최소 Pulse Width 5 ms
입력 임피던스 10 kΩ, 0.5 W
과전압 보호 70 VDC
PhotoMOS 릴레이 출력
 채널  3
타입 PhotoMOS Relay
작동 부하 전압 범위 80 V (AC peck 또는 DC)
연속 부하 전류 최대 1 A
Peak 부하 전류 3 A, (1 ms, 1 shot)
출력 오프 상태 누설 전류 1 uA
작동 시간 최대 5 ms
복구 시간 최대 0.5 ms
전기적 내구성  No Arcing, No Bounce, and No Switching Noise
파워-온 값 Yes, 프로그래머블
안전 값 Yes, 프로그래머블













 tM-P3POR3 CR 3-채널 Isolated 디지털 입력(Wet 접점, Sink, Source) & 3-채널 PhotoMOS 릴레이 출력 모듈 (RoHS)





 tM-7561 CR USB to RS-485 컨버터 (RoHS)
 tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
 tM-7510U CR Isolated RS-485 리피터 (RoHS)
