ET-7005/PET-7005
- 제품명
- ET-7005/PET-7005
- 용도
- Thermistor 입력
- 특성
- 8-채널 Thermistor 입력 모듈
- 제조사
- ICPDAS(대만)

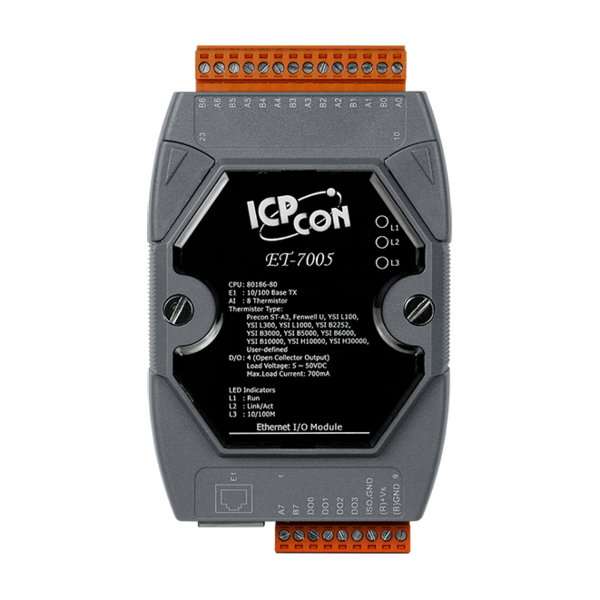

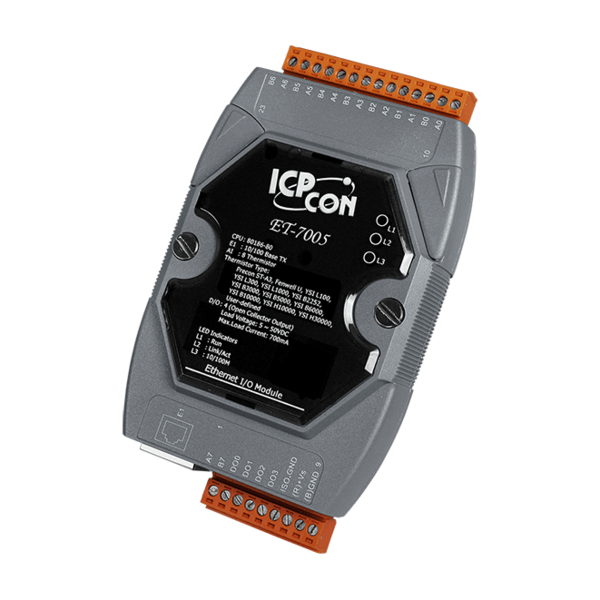

ET-7005 / PET-7005
Ethernet I/O 모듈 with 8-채널 서미스터(Thermistor) 입력 & 4-채널 디지털 출력
ET-7005 / PET-7005는 서미스터(thermistor)로 온도를 측정하는데 사용됩니다. 여러 종류의 서미스터를 지원하고 개별 채널 구성이 특징입니다. 8개의 입력 채널을 서로 다른 종류의 서미스터로 개별적으로 구성 할 수 있으며 필요한 경우 다른 서미스터를 추가하기 위해 Steinhart 계수를 지정하여 사용자 정의 유형을 지원합니다. 또한, 4채널 디지털 출력을 제공하여 단락 보호 및 과부하 보호 기능이 있는 알람 출력을 할 수 있습니다. ET-7005/PET-7005의 서미스터에 대해 2500VDC 내부 모듈 절연 및 110VDC/VAC 과전압 보호 기능을 추가하여 더 높은 신뢰성으로 실행됩니다.
▪ 8개의 서미스터 입력 채널
▪ 내장 웹 서버 (Built-in Web Server)
▪ 웹 HMI
▪ Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪ 통신 보안
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ I/O 쌍 연결
▪ Built-in I/O
▪ 서미스터(Thermistor) 입력 : 8 채널
▪ DO : 4 채널
| 모델명 | ET-7005 | PET-7005 |
| Software 및 통신 | ||
| Built-in Web Server | Yes | |
| Web HMI | Yes | |
| I/O Pair Connection | Yes | |
| Ethernet Port | 10/100 Base-TX with Auto MDI/MDI-X | |
| PoE | - | Yes |
| 프로토콜 | Modbus TCP, Modbus UDP | |
| 보안 | ID, Password and IP Filter | |
| 듀얼 워치독 | Yes, 모듈 (0.8초) , 통신 (프로그래머블) | |
| LED 표시기/디스플레이 | ||
| L1 (System Running) | Yes | |
| L2 (Ethernet Link/Act) | Yes | |
| L3 (Ethernet 10/100 M Speed) | Yes | |
| PoE Power | - | Yes |
| 절연 (2-Way Isolation) | ||
| Ethernet | 1500 VDC | - |
| I/O | 2500 VDC | 2500 VDC |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point | |
| EFT (IEC 61000-4-4) | ±4 kV for Power Line | |
| 전원 | ||
| 역극성 보호 | Yes | |

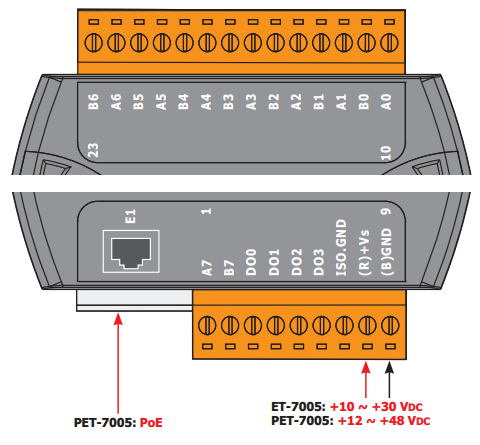

| 터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | Yes, 12 ~ 48 VDC |
| PoE 에서 전원 공급 | - | Yes, IEEE 802.3af, Class1 |
| 전원 출력 | - | - |
| 소비 전력 | 최대 2.1 W | 최대 3.0 W |
| 기구 | ||
| 치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |
| 설치 | DIN-Rail or Wall Mounting | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -30 to +80 °C | |
| 습도 | 10 to 90 % RH, Non-condensing | |
| 모델명 | ET-7005 | PET-7005 |
| 서미스터(Thermistor) 입력 | ||
| 채널 | 8 (Differential) | |

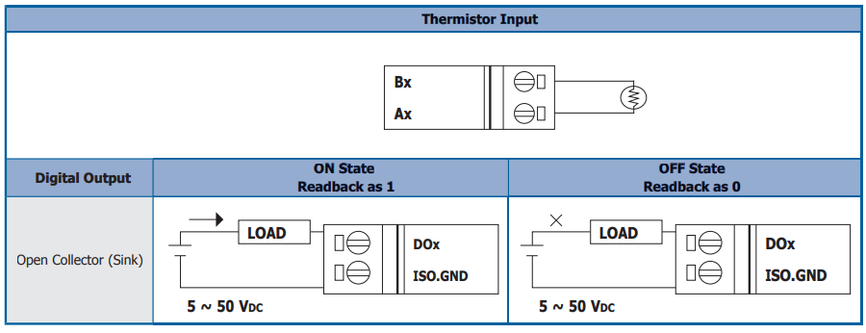

| 배선 | 2-선 | |
| 센서 타입 | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined | |
| 해상도 | 16-bit | |
| 정확도 | ±0.1% of FSR | |
| 샘플링 속도 | 8 Hz (Total) | |
| 개별 채널 구성 | Yes | |
| 과전압 보호 | 120 VDC | |
| 오픈 와이어 감지 | Yes | |
| 저항 측정 | 최대 200 kΩ | |
| 디지털 출력 | ||
| 채널 | 4 | |
| 타입 | Isolated Open Collector | |
| Sink/Source (NPN/PNP) | Sink | |
| 최대 부하 전류 | 700 mA/채널 | |
| 부하 전압 | 5 VDC ~ 50 VDC | |
| 과전압 보호 | 60 VDC | |
| 과부하 보호 | 1.4 A | |
| 단락(Short-circuit) 보호 | Yes | |
| 파워-온 값 (Power-on Value) | Yes, 프로그래머블 | |
| 안전 값 (Safe Value) | Yes, 프로그래머블 | |
| ET-7005 CR | Ethernet I/O 모듈 with 8-채널 서미스터(Thermistor) 입력 및 4-채널 디지털 출력 (RoHS) | |||
| PET-7005-G CR | PoE Ethernet I/O 모듈 with 8-채널 서미스터(Thermistor) 입력 및 4-채널 디지털 출력 (RoHS) | |||
