제품 상세보기

ET-7015/PET-7015

제품명
ET-7015/PET-7015
용도
RTD 입력
특성
7-채널 RTD 입력 모듈
제조사
ICPDAS(대만)



ET-7015 / PET-7015 / ET-7215 / PET-7215
Ethernet I/O 모듈 with 7-채널 RTD 입력













ET-7015 / PET-7015 / ET-7215 / PET-7215장거리 RTD 측정을 위해 특별히 설계되었습니다. 배선 길이에 관계없이 3선 RTD에 대한 자동 보정 기능이 있으며 RTD 측정을 위한 오픈 와이어 감지 기능을 제공합니다.
ET-7015 / PET-7015 / ET-7215 / PET-7215는 각각 다른 종류의 RTD (Pt100, Pt1000, Ni120, Cu100, Cu1000)와 연결할 수 있는 7개의 채널을 제공합니다. 또한, RoHS를 완벽하게 준수하며 4kV ESD 보호 및 2500VDC 내부 모듈 절연에 대한 인증을 받았습니다.







▪  8개의 서미스터 입력 채널
▪  내장 웹 서버 (Built-in Web Server)
▪  웹 HMI
▪  Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪  통신 보안
▪  2-포트 Ethernet Switch for Daisy-Chain Topology
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ + 75 °C
▪  I/O 쌍 연결
▪  Built-in I/O
     RTD 입력 : 7 채널





모델명  ET-7015 PET-7015 ET-7215 PET-7215
 Software 및 통신
 Built-in Web Server Yes
 Web HMI Yes
 I/O Pair Connection Yes
Ethernet Port 1 x RJ-45, 10/100 Base-TX 2 x RJ-45, 10/100 Base-TX, Swtich Ports
PoE - Yes - Yes
프로토콜 Modbus TCP, Modbus UDP
보안 ID, Password and IP Filter
듀얼 워치독 Yes, 모듈 (0.8초) , 통신 (프로그래머블)
LED 표시기/디스플레이
L1 (System Running) Yes
L2 (Ethernet Link/Act) Yes
L3 (Ethernet 10/100 M Speed) Yes
PoE Power - Yes - Yes
절연 (2-Way Isolation)
 Ethernet  1500 VDC  -  1500 VDC  -
 I/O  2500 VDC  3500 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point
EFT (IEC 61000-4-4) ±4 kV for Power Line ±2 kV for Power Line
Surge (IEC 61000-4-5)  ±0.5 kV for Power Line ±2 kV for Power Line
전원
역극성 보호   Yes
터미널 블록에서 전원 공급  10 ~ 30 VDC  12 ~ 48 VDC  12 ~ 48 VDC  12 ~ 48 VDC
PoE 에서 전원 공급  -  Yes,
 IEEE 802.3af, Class1
 -  Yes,
 IEEE 802.3af, Class1
소비 전력  최대 2.2 W 최대 2.6 W 최대 3.0 W 최대 3.2 W
기구
치수 (L x W x H) 123 mm x 72 mm x 35 mm 120 mm x 76 mm x 38 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 ET-7015 / PET-7015 / ET-7215 / PET-7215
 RTD 입력
채널 7 (Differential)
센서 타입 Pt100, Pt1000, Ni120, Cu100, Cu1000
배선 2/3 wire
개별 채널 구성 Yes
해상도 16-bit
샘플링 속도 12 Samples/Second (Total)
정확도 +/-0.05%
Zero Drift +/-0.5 μV/°C
Span Drift +/-20 μV/°C
과전압 보호 110 VDC/VAC
Common Mode Rejection 150 dB
Normal Mode Rejection 100 dB
입력 임피던스 >1M Ω
오픈 와이어 감지 Yes
3-선 RTD 리드 저항 제거 Yes
과전압 보호 120 VDC
저항 측정 최대 3.2 KΩ

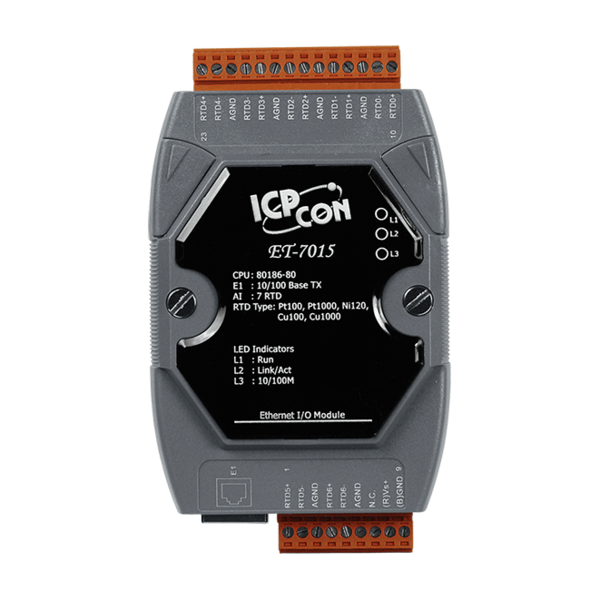

 ET-7015 CR Ethernet I/O 모듈 with 7-채널 RTD 입력 (RoHS)

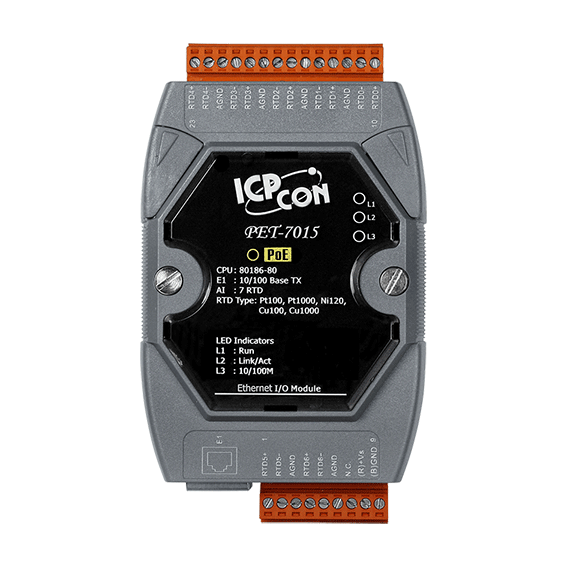

 PET-7015 CR PoE Ethernet I/O 모듈 with 7-채널 RTD 입력 (RoHS)

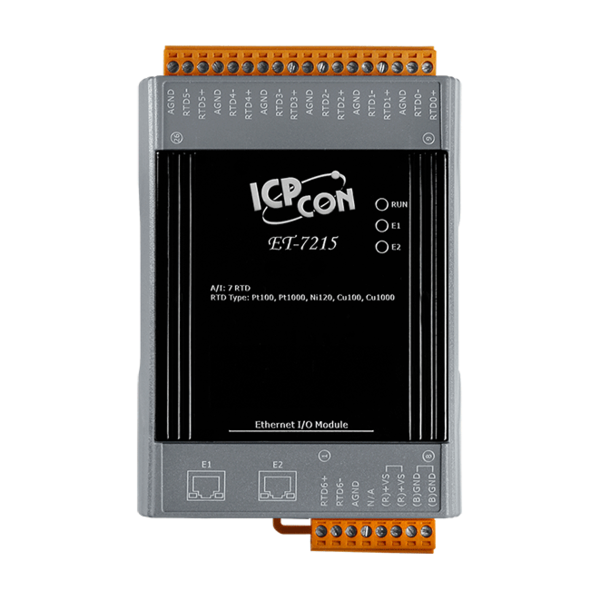

 ET-7215 CR 2-포트 Ethernet 스위치 Ethernet I/O 모듈 with 7-채널 RTD 입력 (RoHS)

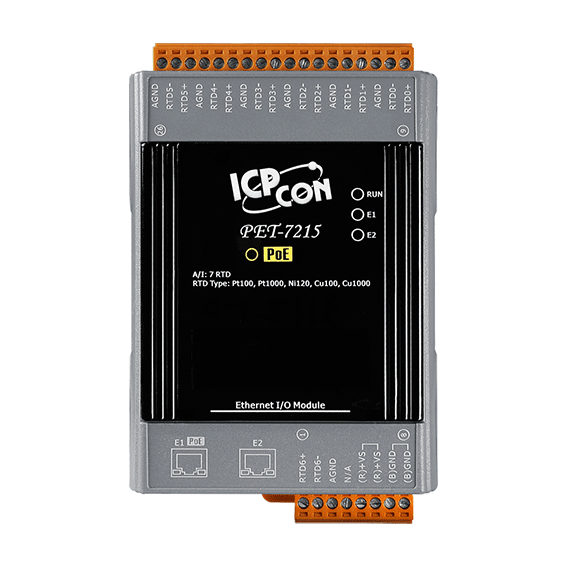

 PET-7215 CR 2-포트 Ethernet 스위치 PoE Ethernet I/O 모듈 with 7-채널 RTD 입력 (RoHS)
