ET-7018Z / PET-7018Z / ET-7218Z / PET-7218Z
Ethernet I/O 모듈 with 10-채널 아날로그 입력, 6/3-채널 디지털 출력
"Z"버전은 열전대 시리즈 개발의 또 다른 이정표이며 ICP DAS 제품의 우수성을 입증합니다.
ET-7018Z / PET-7018Z / ET-7218Z / PET-7218Z는 매우 정확한 열전대 측정을 위해 특별히 설계되었으며, 각 채널에 대한 자동 냉 접점 보상 기능을 제공하여 온도 출력 일관성과 현장에서 안정적인 온도 출력을 보장합니다.
전류 입력과 전압 입력이 모두 지원됩니다. 또 다른 특징은 다른 종류의 아날로그 입력에 대해 10개의 입력 채널을 개별적으로 구성 할 수 있다는 것 입니다. 오픈 열전대 감지 및 ESD/EFT/서지 보호 메커니즘도 포함됩니다.
디지털 출력 채널(6채널/3채널)은 단락 보호 및 과부하 보호 기능이 있는 알람 출력으로 설정할 수 있습니다.
▪ 내장 웹 서버 (Built-in Web Server)
▪ 웹 HMI
▪ Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪ 통신 보안
▪ 2-포트 Ethernet Switch for Daisy-Chain Topology
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ I/O 쌍 연결
▪ Built-in I/O
▪ 아날로그 입력 (A/I) : 10 채널 열전대(Thermocouple) with 240 Vrms 과전압 보호
▪ 디지털 출력 (D/O) : 6/3 채널
모델명 | ET-7018Z | PET-7018Z | ET-7218Z | PET-7218Z |
Software 및 통신 | ||||
Built-in Web Server | Yes | |||
Web HMI | Yes | |||
I/O Pair Connection | Yes | |||
Ethernet Port | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | ||
PoE | - | Yes | - | Yes |
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | ID, Password and IP Filter | |||
듀얼 워치독 | Yes, 모듈 (0.8초) , 통신 (프로그래머블) | |||
LED 표시기/디스플레이 | ||||
L1 (System Running) | Yes | |||
L2 (Ethernet Link/Act) | Yes | |||
L3 ( DI/DO status) | - | Yes | ||
PoE Power | - | Yes | - | Yes |
절연 (2-Way Isolation) | ||||
Ethernet | 1500 VDC | - | 1500 VDC | - |
I/O | 2500 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point | |||
EFT (IEC 61000-4-4) | ±4 kV for Power Line | ±2 kV for Power Line | ||
Surge (IEC 61000-4-5) | ±0.5 kV for Power Line | ±2 kV for Power Line | ||
전원 | ||||
역극성 보호 | Yes | |||

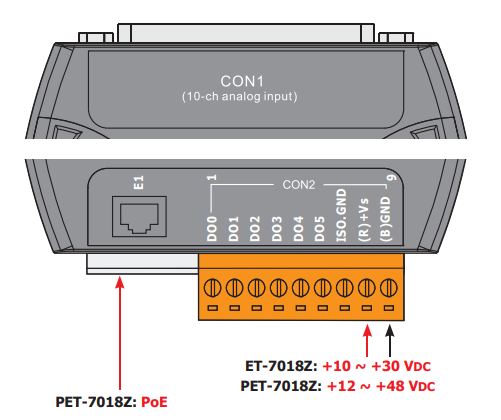

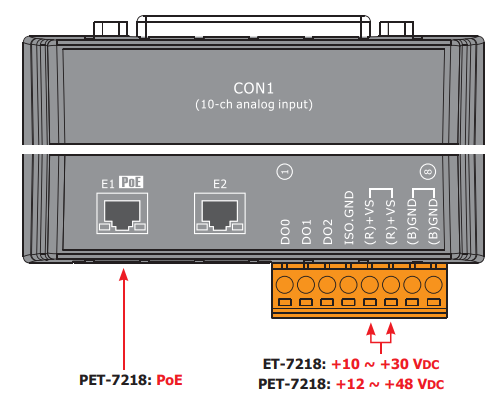

터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE 에서 전원 공급 | - | Yes, IEEE 802.3af, Class1 |
- | Yes, IEEE 802.3af, Class1 |
소비 전력 | 최대 2.0 W | 최대 3.0 W | 최대 3.1 W | 최대 3.3 W |
기구 | ||||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | 120 mm x 76 mm x 38 mm | ||
설치 | DIN-Rail or Wall Mounting | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -30 to +80 °C | |||
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ET-7018Z | PET-7018Z | ET-7218Z | PET-7218Z | |
아날로그 입력 | |||||
채널 | 10 (Differential) | ||||

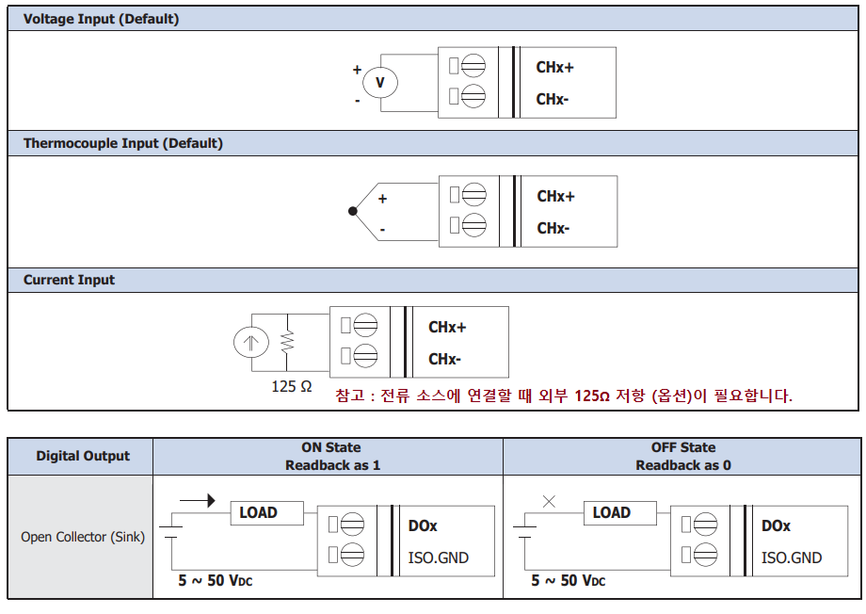

입력 | 전압 | +/-15 mV, +/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-2.5 V | |||
전류 | +/-20 mA, 0 ~ 20 mA, 4 ~ 20 mA (외부 저항 125 Ω 필요함) | ||||
열전대 | Thermocouple (J, K, T, E, R, S, B, N, C, L, M, and LDIN43710) | ||||
개별 채널 구성 | Yes | ||||
해상도 | 16-bit | ||||
샘플링 속도 | 10 Samples/Second (Total) | ||||
정확도 | +/-0.1% of FSR or better | ||||
Zero Drift | +/-0.5 μV/°C | ||||
Span Drift | +/-25 ppm/°C | ||||
과전압 보호 | 240 Vrms | ||||
입력 임피던스 | >300 kΩ | ||||
Common Mode Rejection | 최소 150 dB | ||||
Normal Mode Rejection | 100 dB | ||||
온도 출력 일관성 | Yes | ||||
현장에서 안정적인 온도 출력 | Yes | ||||
오픈 와이어 감지 | Yes | ||||
가상 채널-to-채널 절연 | +/-400 VDC | ||||
디지털 출력 | |||||
채널 | 6 | 3 | |||
타입 | Isolated Open Collector | ||||
Sink/Source (NPN/PNP) | Sink | ||||
최대 부하 전류 | 700 mA/채널 | 650 mA/채널 | |||
부하 전압 | 5 VDC ~ 50 VDC | ||||
과전압 보호 | 60 VDC | ||||
과부하 보호 | 1.4 A | ||||
단락(Short-circuit) 보호 | Yes | ||||
파워-온 값 (Power-on Value) | Yes, 프로그래머블 | ||||
안전 값 (Safe Value) | Yes, 프로그래머블 |

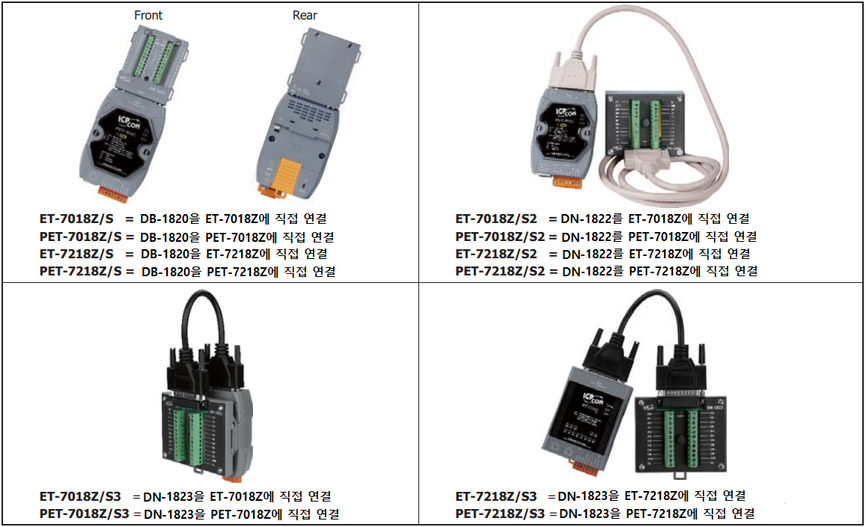

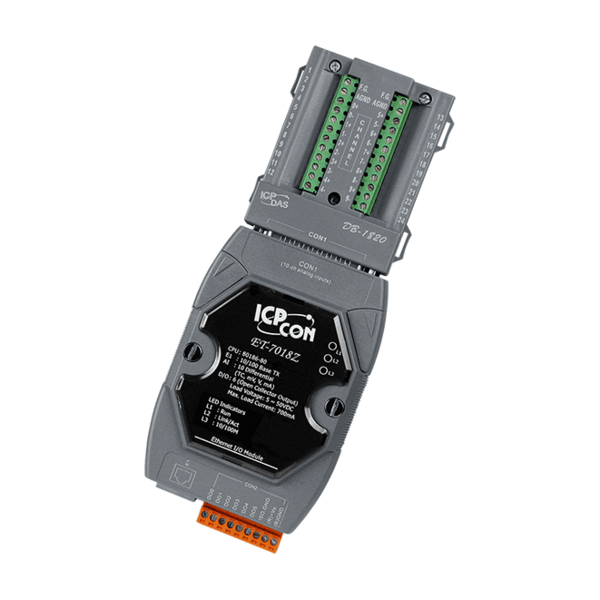

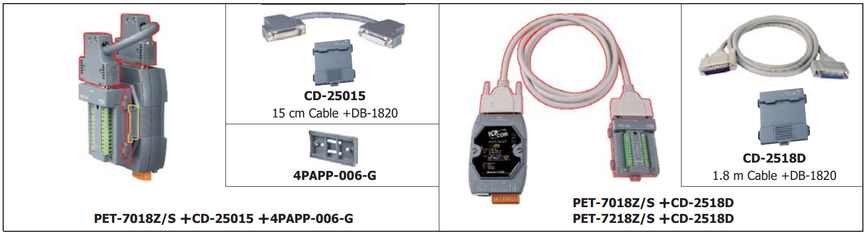

ET-7018Z/S CR | Ethernet I/O 모듈 with 10-채널 Thermocouple 입력, 6-채널 디지털 출력 with DB-1820 도터 보드 (RoHS) |
|

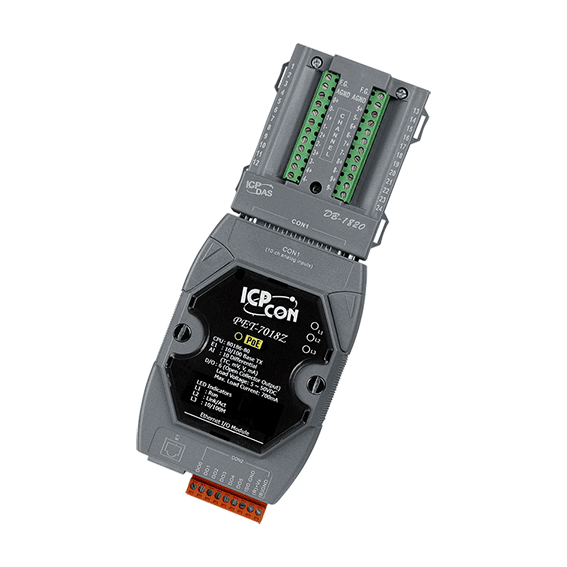

PET-7018Z/S CR | PoE Ethernet I/O 모듈 with 10-채널 Thermocouple 입력, 6-채널 디지털 출력 with DB-1820 도터 보드 (RoHS) with PoE (RoHS) |
|

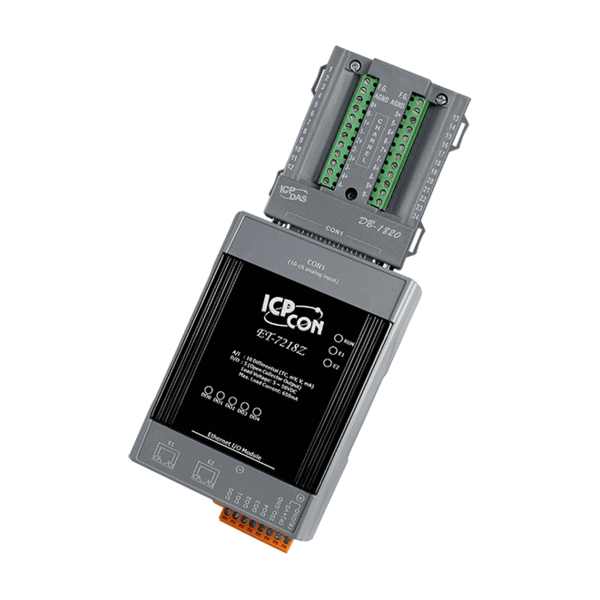

ET-7218Z/S CR | Ethernet I/O 모듈 with 2-포트 Ethernet Switch, with 10-채널 Thermocouple 입력, 3-채널 디지털 출력 with DB-1820 도터 보드 (RoHS) |
|
PET-7218Z/S CR | PoE Ethernet I/O 모듈 with 2-포트 Ethernet Switch, with 10-채널 Thermocouple 입력, 3-채널 디지털 출력 with DB-1820 도터 보드 (RoHS) with PoE (RoHS) |
|

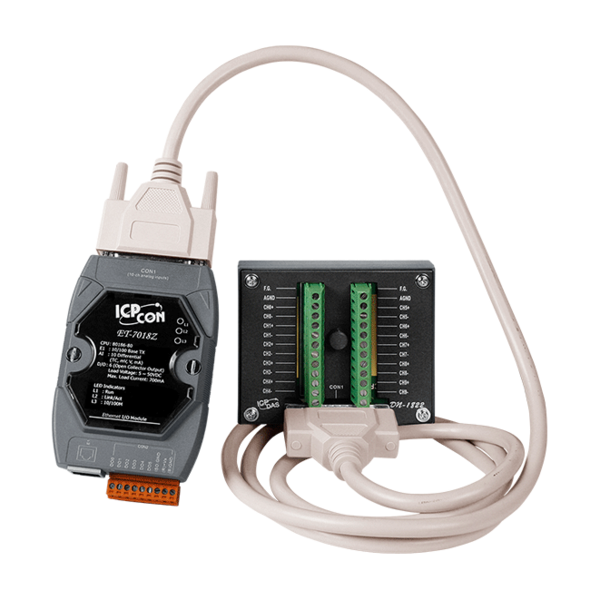

ET-7018Z/S2 CR | Ethernet I/O 모듈 with 10-채널 Thermocouple 입력, 6-채널 디지털 출력 with DN-1822 도터 보드 및 1.8 m 케이블 (RoHS) |
|

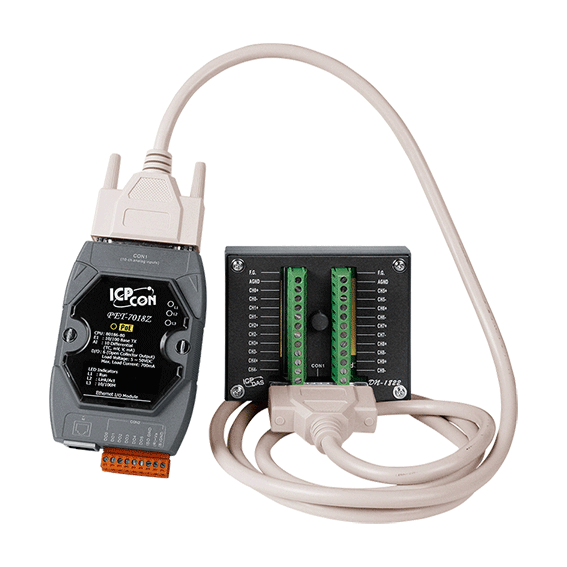

PET-7018Z/S2 CR | PoE Ethernet I/O 모듈 with 10-채널 Thermocouple 입력, 6-채널 디지털 출력 with DN-1822 도터 보드 및 1.8 m 케이블 with PoE (RoHS) |
|

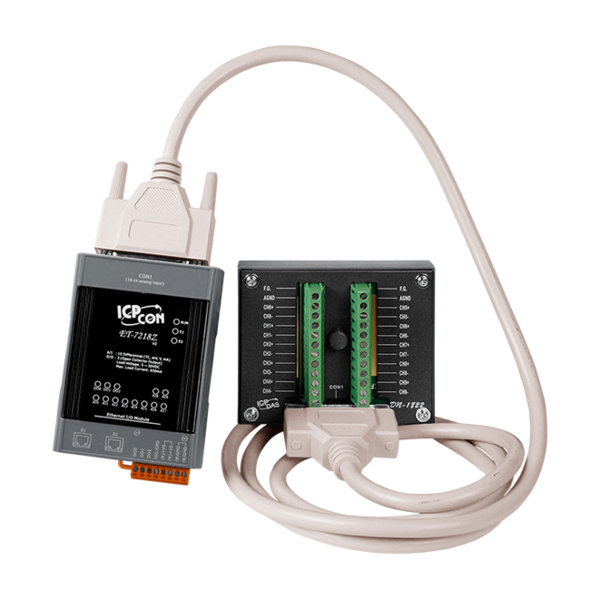

ET-7218Z/S2 CR | Ethernet I/O 모듈 with 2-포트 Ethernet Switch with 10-채널 Thermocouple 입력, 3-채널 디지털 출력 with DN-1822 도터 보드 및 1.8 m 케이블 (RoHS) |
|

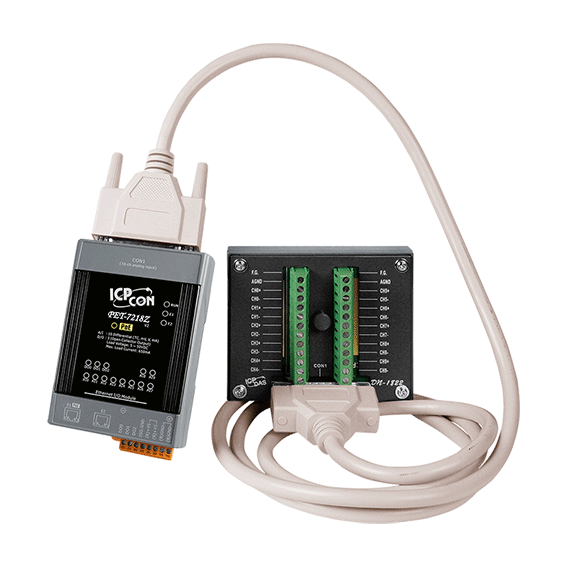

PET-7218Z/S2 CR | PoE Ethernet I/O 모듈 with 2-포트 Ethernet Switch with 10-채널 Thermocouple 입력, 3-채널 디지털 출력 with DN-1822 도터 보드 및 1.8 m 케이블 with PoE (RoHS) |
|
ET-7018Z/S3 CR (출시 예정) | Ethernet I/O 모듈 with 10-채널 Thermocouple 입력, 6-채널 디지털 출력 with DN-1823 도터 보드 및 15 cm 케이블 (RoHS) |
|
PET-7018Z/S3 CR (출시 예정) | PoE Ethernet I/O 모듈 with 10-채널 Thermocouple 입력, 6-채널 디지털 출력 with DN-1823 도터 보드 및 15 cm 케이블 with PoE (RoHS) |
|
ET-7218Z/S3 CR (출시 예정) | Ethernet I/O 모듈 with 2-포트 Ethernet Switch with 10-채널 Thermocouple 입력, 3-채널 디지털 출력 with DN-1823 도터 보드 및 15 cm 케이블 (RoHS) |
|
PET-7218Z/S3 CR (출시 예정) | PoE Ethernet I/O 모듈 with 2-port Ethernet Switch with 10-채널 Thermocouple 입력, 3-채널 디지털 출력 with DN-1823 도터 보드 및 15 cm 케이블 with PoE (RoHS) |
