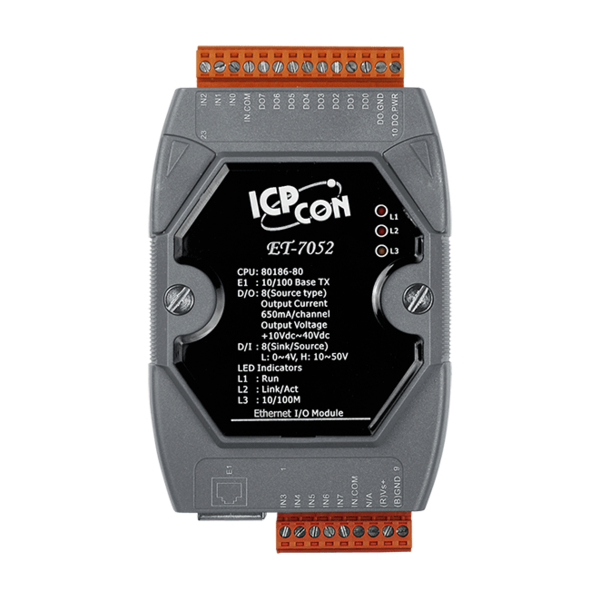

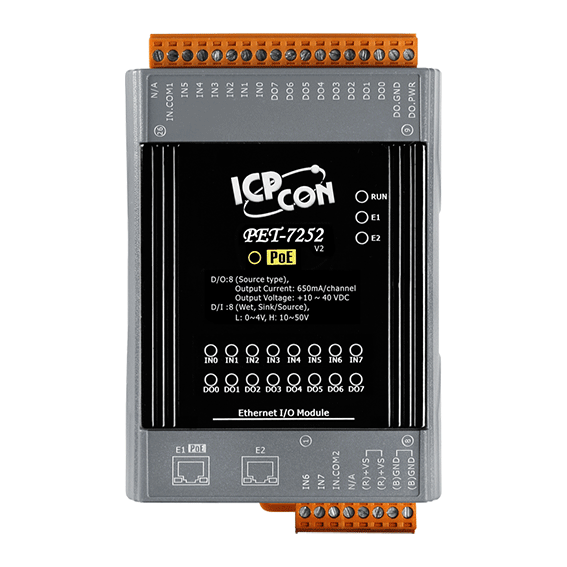

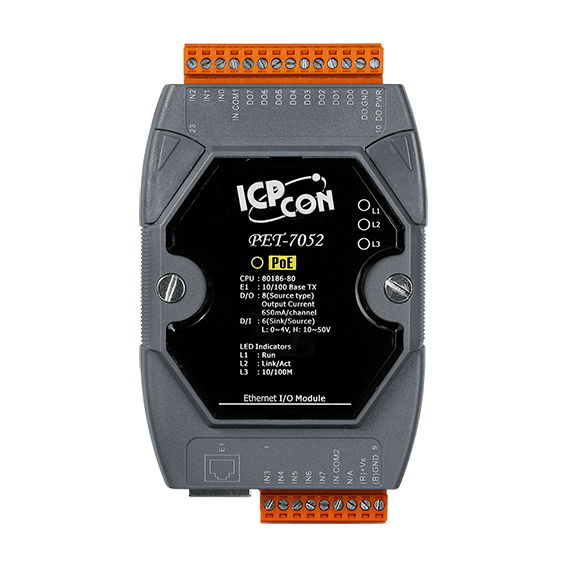

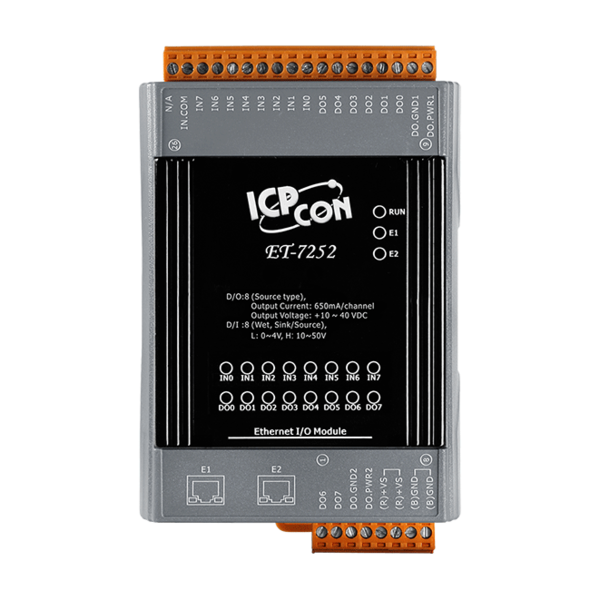

ET-7052 / PET-7052 / ET-7252 / PET-7252
Ethernet I/O 모듈 with 8-채널 디지털 입력, 8-채널 디지털 출력
ET-7052 / PET-7052 / ET-7252 / PET-7252는 8개의 Wet 접점 디지털 입력 채널과 8개의 Source 타입 디지털 출력 채널을 제공합니다.
2500VDC의 과도 과전압 보호를 위한 광학 절연(optical isolation) 기능이 있지만 채널 간 절연은 제공하지 않습니다.
각 입력 채널은 32-bit 카운터로 사용할 수 있으며 각 출력 채널은 650mA 부하를 구동 할 수 있습니다. 디지털 출력 채널의 전원 켜기 값과 안전 값은 프로그래밍 할 수 있습니다.
위험한 전압이 존재하는 애플리케이션에서 안전하게 사용할 수 있습니다.
▪ 내장 웹 서버 (Built-in Web Server)
▪ 웹 HMI
▪ Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪ 통신 보안
▪ 2-포트 Ethernet Switch for Daisy-Chain Topology : ET-7252 / PET-7252
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ I/O 쌍 연결
▪ Built-in I/O
□ 디지털 입력/카운터 : 8 채널
□ 디지털 출력 : 8 채널
모델명 | ET-7052 | PET-7052 | ET-7252 | PET-7252 |
Software 및 통신 | ||||
Built-in Web Server | Yes | |||
Web HMI | Yes | |||
I/O Pair Connection | Yes | |||
Ethernet Port | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | ||
PoE | - | Yes | - | Yes |
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | ID, Password and IP Filter | |||
듀얼 워치독 | Yes, 모듈 (0.8초) , 통신 (프로그래머블) | |||
LED 표시기/디스플레이 | ||||
L1 (System Running) | Yes | |||
L2 (Ethernet Link/Act) | Yes | |||
L3 ( DI/DO status) | - | |||
PoE Power | - | Yes | - | Yes |
절연 (2-Way Isolation) | ||||
Ethernet | 1500 VDC | - | 1500 VDC | - |
I/O | 2500 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point | |||
EFT (IEC 61000-4-4) | ±4 kV for Power Line | ±2 kV for Power Line | ||
Surge (IEC 61000-4-5) | ±0.5 kV for Power Line | ±2 kV for Power Line | ||
전원 | ||||
역극성 보호 | Yes | |||
터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE 에서 전원 공급 | - | Yes, IEEE 802.3af, Class1 |
- | Yes, IEEE 802.3af, Class1 |
소비 전력 | 최대 2.5 W | 최대 2.5 W | 최대 3.4 W | 최대 3.5 W |
기구 | ||||
치수 (L x W x H) | 123 mm x 72 mm x 35 mm | 120 mm x 76 mm x 38 mm | ||
설치 | DIN-Rail or Wall Mounting | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -30 to +80 °C | |||
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ET-7052 | PET-7052 | ET-7252 | PET-7252 | |
디지털 입력/카운터 | |||||
채널 | 8 | ||||
접점 | Wet Contact | ||||
Sink/Source (NPN/PNP) | Sink/Source | ||||
On 전압 레벨 | +10 VDC ~ +50 VDC | ||||
Off 전압 레벨 | 최대 +4 VDC | ||||
입력 임피던스 | 10 kΩ | ||||
카운터 | 최대 카운터 | 4,294,967,295 (32-bit) | |||
최대 입력 주파수 | 500 Hz | 100 Hz | |||
최소 펄스폭 | 1 ms | 5 ms | |||
과전압 보호 | +70 VDC | ||||
디지털 출력 | |||||
채널 | 8 | ||||
타입 | Isolated Open Collector | ||||
Sink/Source(NPN/PNP) | Source | ||||
최대 부하 전류 | 25 °C에서 650mA/채널 | ||||
부하 전압 | +10 VDC ~ +40 VDC | ||||
과전압 보호 | 47 VDC | ||||
과부하 보호 | - | ||||
단락 회로 보호 | Yes | ||||
파워-온 값 (Power-on Value) | Yes, 프로그래머블 | ||||
안전 값 (Safe Value) | Yes, 프로그래머블 |
ET-7052 CR | Ethernet I/O 모듈 with 8-채널 디지털 입력, 8-채널 디지털 출력 (RoHS) | |||
PET-7052 CR | PoE Ethernet I/O 모듈 with with 8-채널 디지털 입력, 8-채널 디지털 출력 (RoHS) | |||
ET-7252 CR | 2-포트 Ethernet 스위치 Ethernet I/O 모듈 with 8-채널 디지털 입력, 8-채널 디지털 출력 (RoHS) | |||
PET-7252 CR | 2-포트 Ethernet 스위치 PoE Ethernet I/O 모듈 with 8-채널 디지털 입력, 8-채널 디지털 출력 (RoHS) |
