ET-7053/PET-7053

제품명
ET-7053/PET-7053
용도
디지털 입력 (Dry 접점,Source)
특성
16-채널 D/I 모듈
제조사
ICPDAS(대만)



ET-7051 / PET-7051 / ET-7251 / PET-7251
Ethernet I/O 모듈 with 16-채널 디지털 입력













ET-7053 / PET-7053 / ET-7253 / PET-725316개의 Dry 접점 디지털 입력 채널을 제공합니다. 각 입력 채널은 32-bit 카운터로 사용할 수 있습니다.
3750Vrms의 과도 과전압 보호를 위한 광학 절연(optical isolation) 기능이 있지만 채널 간 절연은 제공하지 않습니다.
위험한 전압이 존재하는 애플리케이션에서 안전하게 사용할 수 있습니다.







▪  내장 웹 서버 (Built-in Web Server)
▪  웹 HMI
▪  Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪  통신 보안
▪  2-포트 Ethernet Switch for Daisy-Chain Topology : ET-7253 / PET-7253
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ + 75 °C
▪  I/O 쌍 연결
▪  Built-in I/O
     디지털 입력/카운터 : 16 채널





모델명 ET-7053 PET-7053 ET-7253 PET-7253
 Software 및 통신
 Built-in Web Server Yes
 Web HMI Yes
 I/O Pair Connection Yes
Ethernet Port 1 x RJ-45, 10/100 Base-TX 2 x RJ-45, 10/100 Base-TX, Swtich Ports
PoE - Yes - Yes
프로토콜 Modbus TCP, Modbus UDP
보안 ID, Password and IP Filter
듀얼 워치독 Yes, 모듈 (0.8초) , 통신 (프로그래머블)
LED 표시기/디스플레이
L1 (System Running) Yes
L2 (Ethernet Link/Act) Yes
L3 ( DI/DO status) -
PoE Power - Yes - Yes
절연 (2-Way Isolation)
 Ethernet  1500 VDC  -  1500 VDC  -
 I/O  2500 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point
EFT (IEC 61000-4-4) ±4 kV for Power Line
전원
역극성 보호   Yes
터미널 블록에서 전원 공급  10 ~ 30 VDC  12 ~ 48 VDC
 12 ~ 48 VDC
 12 ~ 48 VDC
PoE 에서 전원 공급  -  Yes,
 IEEE 802.3af, Class1
 -  Yes,
 IEEE 802.3af, Class1
소비 전력 최대 2.7 W           최대 2.8 W 최대 3.7 W 최대 4.1 W
기구
치수 (L x W x H) 123 mm x 72 mm x 35 mm 120 mm x 76 mm x 38 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 ET-7053 PET-7053 ET-7253 PET-7253
 디지털 입력/카운터
채널 16
접점 Dry Contact
Sink/Source (NPN/PNP) Source
On 전압 레벨 Close to GND
Off 전압 레벨 Open
카운터 최대 카운터 4,294,967,295 (32-bit)
최대 입력 주파수 500 Hz 100 Hz
최소 펄스폭 1 ms 5 ms
과전압 보호 -
유효 거리 500 미터

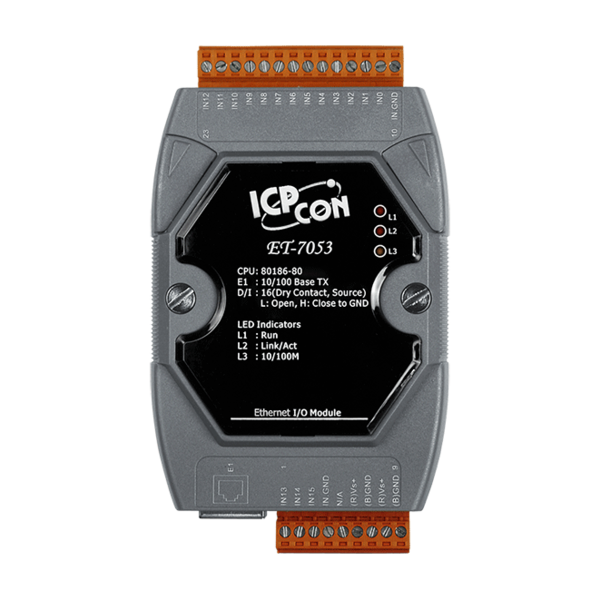

 ET-7053 CR Ethernet I/O 모듈 with 16-채널 디지털 입력 (RoHS)

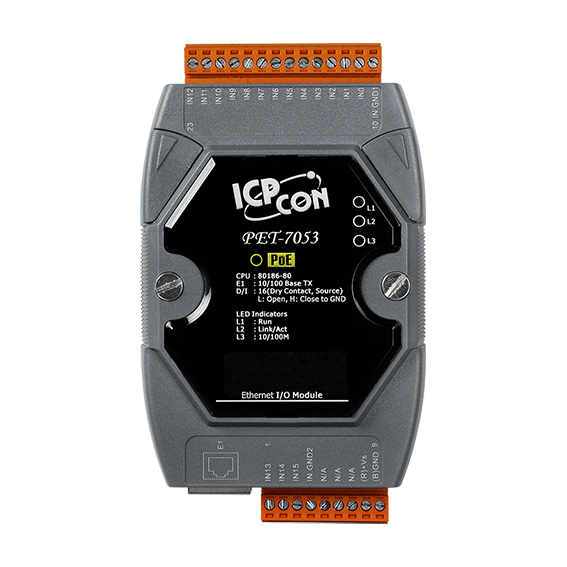

 PET-7053 CR PoE Ethernet I/O 모듈 with 16-채널 디지털 입력 (RoHS)

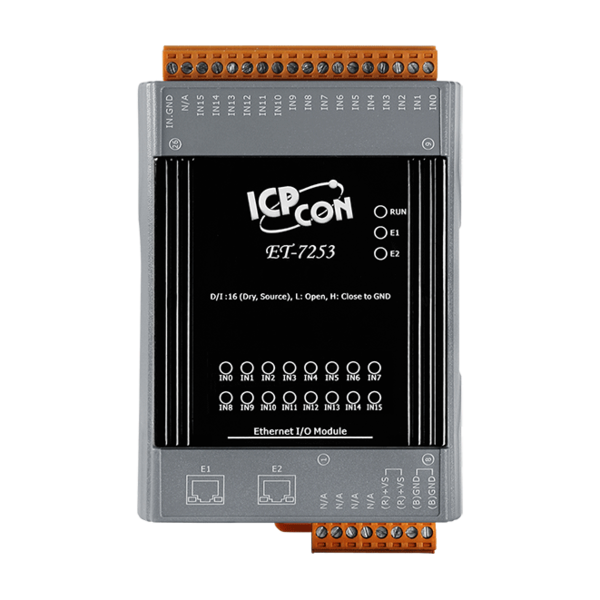

 ET-7253 CR 2-포트 Ethernet 스위치 Ethernet I/O 모듈 with 16-채널 디지털 입력 (RoHS)

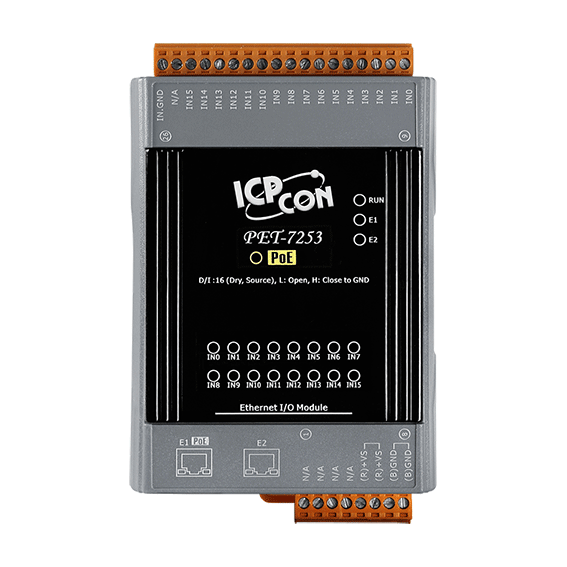

 PET-7253 CR 2-포트 Ethernet 스위치 PoE Ethernet I/O 모듈 with 16-채널 디지털 입력 (RoHS)
