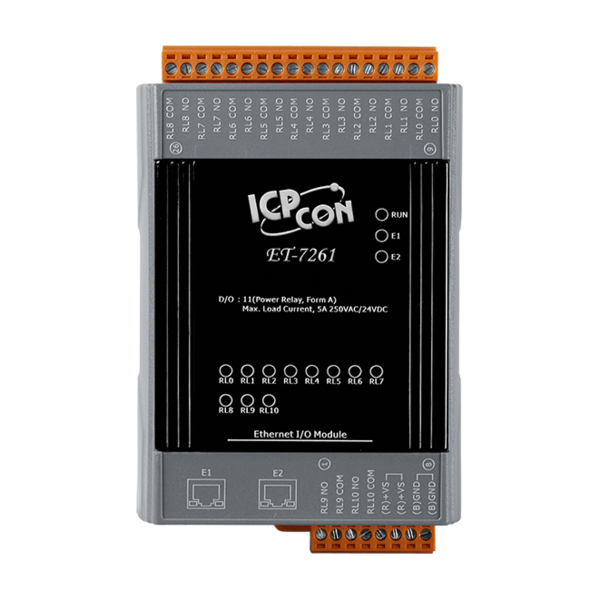

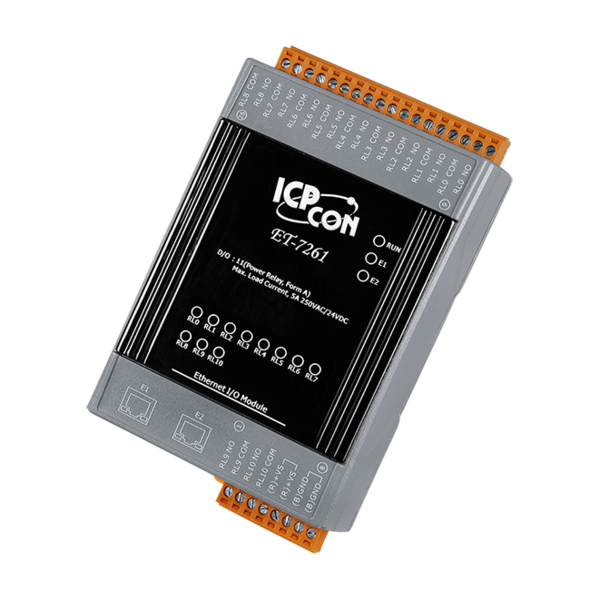

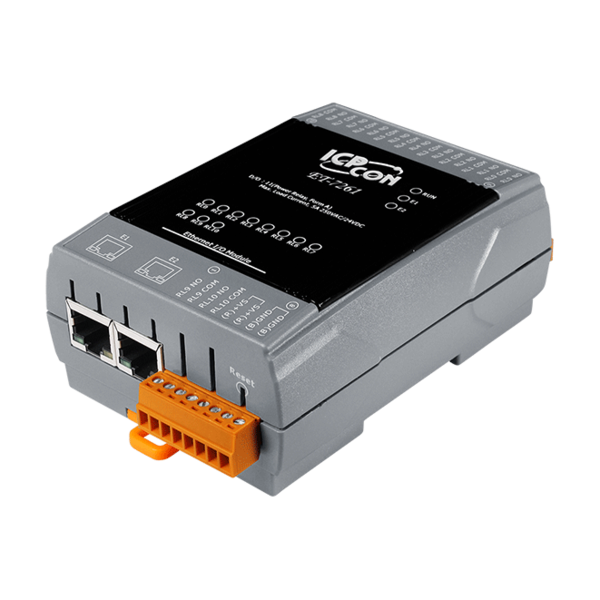

ET-7261 / PET-7261
Ethernet I/O 모듈 with 11-채널 파워 릴레이 출력
ET-7261 / PET-7261은 11개의 form A 전기 기계 릴레이를 제공합니다.
3000VDC의 과도 과전압 보호를 위한 광학 절연(optical isolation)이 특징이며 채널 간 절연이 없습니다.
전원 켜기 값과 릴레이의 안전 값은 프로그래밍 할 수 있습니다.
위험한 전압이 존재하는 애플리케이션에서 안전하게 사용할 수 있습니다.
▪ 내장 웹 서버 (Built-in Web Server)
▪ 웹 HMI
▪ Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪ 통신 보안
▪ 2-포트 Ethernet Switch for Daisy-Chain Topology
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ I/O 쌍 연결
▪ Built-in I/O
□ 파워 릴레이 출력 : 11 채널
모델명 | ET-7261 | PET-7261 | ||
Software 및 통신 | ||||
Built-in Web Server | Yes | |||
Web HMI | Yes | |||
I/O Pair Connection | Yes | |||
Ethernet Port | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | |||
PoE | - | Yes | ||
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | ID, Password and IP Filter | |||
듀얼 워치독 | Yes, 모듈 (0.8초) , 통신 (프로그래머블) | |||
LED 표시기/디스플레이 | ||||
L1 (System Running) | Yes | |||
L2 (Ethernet Link/Act) | Yes | |||
L3 ( DI/DO status) | Yes | |||
PoE Power | - | Yes | ||
절연 (2-Way Isolation) | ||||
Ethernet | 1500 VDC | - | ||
I/O | 3000 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point | |||
EFT (IEC 61000-4-4) | ±4 kV for Power Line | |||
Surge (IEC 61000-4-5) | ±2 kV for Power Line | |||
전원 | ||||
역극성 보호 | Yes | |||

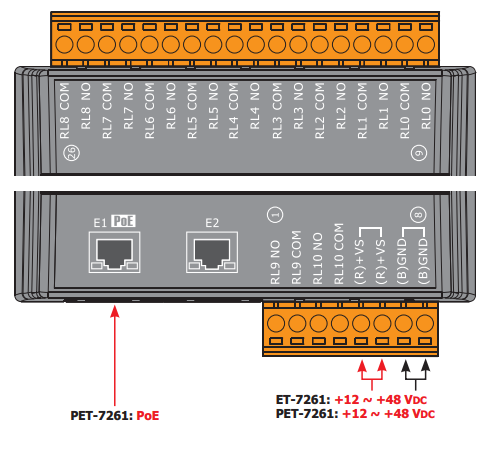

터미널 블록에서 전원 공급 | 12 ~ 48 VDC | 12 ~ 48 VDC | ||
PoE 에서 전원 공급 | - | Yes, IEEE 802.3af, Class1 | ||
소비 전력 | 최대 4.3 W | 최대 4.6 W | ||
기구 | ||||
치수 (L x W x H) | 120 mm x 76 mm x 38 mm | |||
설치 | DIN-Rail or Wall Mounting | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -30 to +80 °C | |||
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ET-7261 | PET-7261 | ||

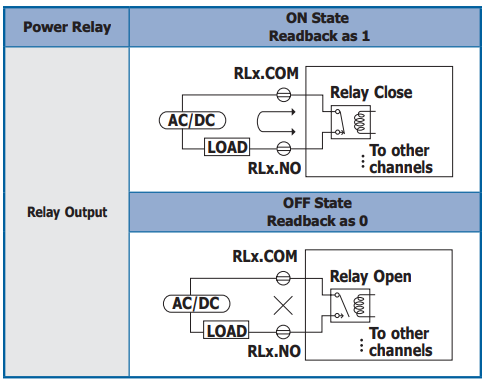

파워 릴레이 출력 | ||||
채널 | 11 | |||
타입 | Power Relay, Form A (SPST N.O.) | |||
Contact Rating | 5 A @ 250 VAC/24 VDC | |||
최소 접점 부하 | 10 mA @ 5 V | |||
작동 시간 | 최대 10 ms | |||
복구 시간 | 최대 5 ms | |||
기계적 내구성 | 2 × 107 ops. | |||
전기적 내구성 | 105 ops. | |||
파워-온 값 (Power-on Value) | Yes, 프로그래머블 | |||
안전 값 (Safe Value) | Yes, 프로그래머블 |
ET-7261 CR | 2-포트 Ethernet 스위치 Ethernet I/O 모듈 with 11-채널 Power Relay 출력 (RoHS) | |||
PET-7261 CR | 2-포트 Ethernet 스위치 PoE Ethernet I/O 모듈 with 11-채널 Power Relay 출력 (RoHS) |
