제품 상세보기

ET-7067/PET-7067

제품명
ET-7067/PET-7067
용도
파워 릴레이 출력 (Form A (SPST N.O.))
특성
8-채널 Relay 모듈
제조사
ICPDAS(대만)



ET-7067 / PET-7067 / ET-7267 / PET-7267
Ethernet I/O 모듈 with 8-채널 파워 릴레이 출력













ET-7067 / PET-7067 / ET-7267 / PET-72678개의 Form A 전기 기계 릴레이 제공합니다.
3000VDC의 과도 과전압 보호를 위한 광학 절연(optical isolation)이 특징이며 채널 간 절연이 없습니다.
각 입력 채널은 32-bit 카운터로 사용할 수 있습니다.
전원 켜기 값과 릴레이의 안전 값은 프로그래밍 할 수 있습니다. 위험한 전압이 존재하는 애플리케이션에서 안전하게 사용할 수 있습니다.







▪  내장 웹 서버 (Built-in Web Server)
▪  웹 HMI
▪  Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪  통신 보안
▪  2-포트 Ethernet Switch for Daisy-Chain Topology : ET-7267 / PET-7267
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ + 75 °C
▪  I/O 쌍 연결
▪  Built-in I/O
     파워 릴레이 출력 : 8 채널





모델명  ET-7067 PET-7067 ET-7267 PET-7267
 Software 및 통신
 Built-in Web Server Yes
 Web HMI Yes
 I/O Pair Connection Yes
Ethernet Port 1 x RJ-45, 10/100 Base-TX 2 x RJ-45, 10/100 Base-TX, Swtich Ports
PoE - Yes - Yes
프로토콜 Modbus TCP, Modbus UDP
보안 ID, Password and IP Filter
듀얼 워치독 Yes, 모듈 (0.8초) , 통신 (프로그래머블)
LED 표시기/디스플레이
L1 (System Running) Yes
L2 (Ethernet Link/Act) Yes
L3 ( DI/DO status) - Yes
PoE Power - Yes - Yes
절연 (2-Way Isolation)
 Ethernet  1500 VDC  -  1500 VDC  -
 I/O  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point
EFT (IEC 61000-4-4) ±2 kV for Power Line ±4 kV for Power Line
Surge (IEC 61000-4-5) ±0.5 kV for Power Line ±2 kV for Power Line
전원
역극성 보호   Yes
터미널 블록에서 전원 공급  10 ~ 30 VDC  12 ~ 48 VDC  12 ~ 48 VDC  12 ~ 48 VDC
PoE 에서 전원 공급  -  Yes,
 IEEE 802.3af, Class1
 -  Yes,
 IEEE 802.3af, Class1
소비 전력 최대 3.4 W 최대 3.3 W 최대 3.9 W 최대 4.1 W
기구
치수 (L x W x H) 123 mm x 72 mm x 35 mm 120 mm x 76 mm x 38 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 ET-7067 PET-7067 ET-7267 PET-7267
 파워 릴레이 출력
 채널 8
 타입 Power Relay, Form A (SPST N.O.)
 Contact Rating 5 A @ 250 VAC/24 VDC (Resistive Load)
최소 접점 부하 10 mA @ 5 V
작동 시간 최대 10 ms
복구 시간 최대 5 ms
기계적 내구성  2 × 107 ops.
전기적 내구성  105 ops.
파워-온 값 (Power-on Value) Yes, 프로그래머블
안전 값 (Safe Value) Yes, 프로그래머블

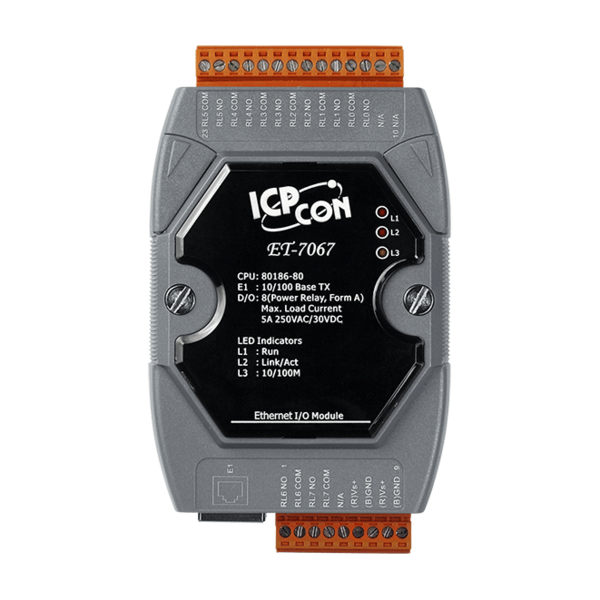

 ET-7067 CR Ethernet I/O 모듈 with 8-채널 릴레이 출력 (RoHS)

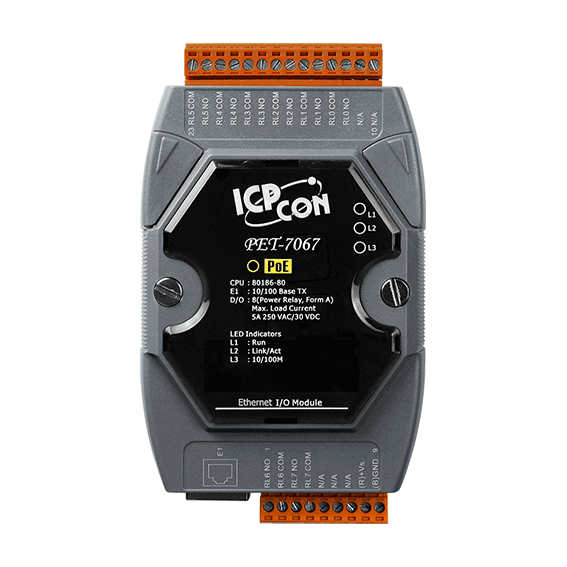

 PET-7067 CR PoE Ethernet I/O 모듈 with 8-채널 릴레이 출력 (RoHS)

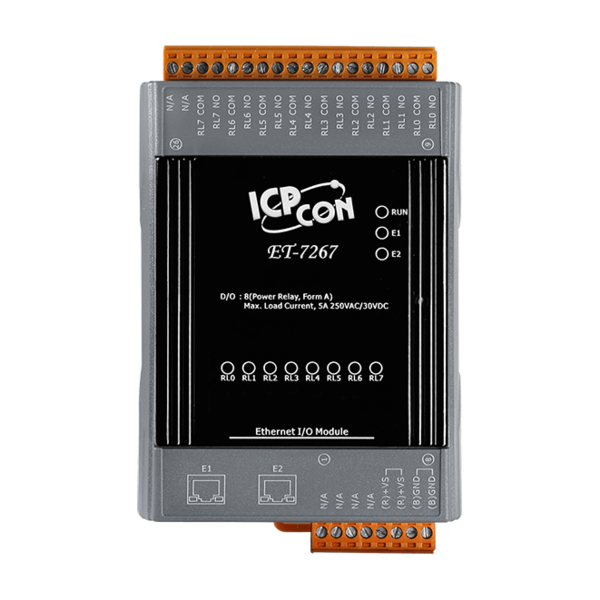

 ET-7267 CR 2-포트 Ethernet 스위치 Ethernet I/O 모듈 with 8-채널 릴레이 출력 (RoHS)

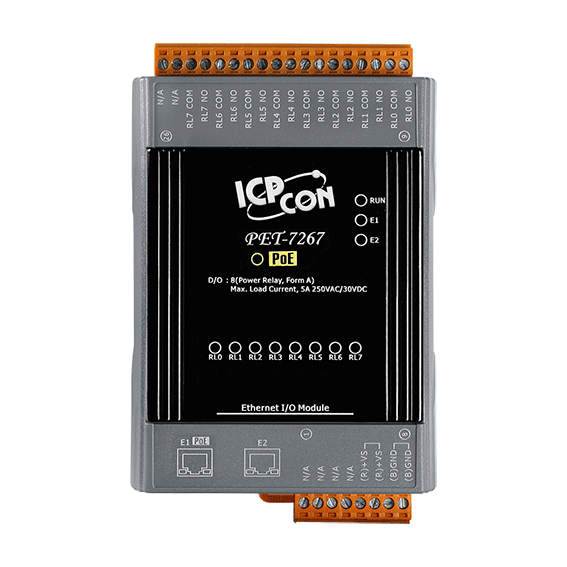

 PET-7267 CR 2-포트 Ethernet 스위치 PoE Ethernet I/O 모듈 with 8-채널 릴레이 출력 (RoHS)
