제품 상세보기

ET-2000 시리즈

제품명
ET-2000 시리즈
용도
소개
특성
Ethernet 입출력 모듈
제조사
ICPDAS(대만)







네트워킹 기능과 다양한 디지털 I/O 기능을 제공하는 PETL/tET/tPET/ET-2200 시리즈 IP 기반 이더넷 I/O 모니터링 및 제어 모듈입니다. 모듈은 Modbus TCP/UDP 프로토콜을 사용하여 10/100 M 이더넷 네트워크를 통해 원격으로 제어 할 수 있습니다. Modbus는 업계에서 사실상의 표준 통신 프로토콜이되었으며 현재 산업용 전자 장치를 연결하는 가장 일반적으로 사용 가능한 수단입니다. 따라서 PETL/tET/tPET/ET-2200 시리즈는 HMI, SCADA, PLC 및 기타 소프트웨어 시스템과 완벽하게 통합됩니다.







  DIO Pair-Connection (Mirror)

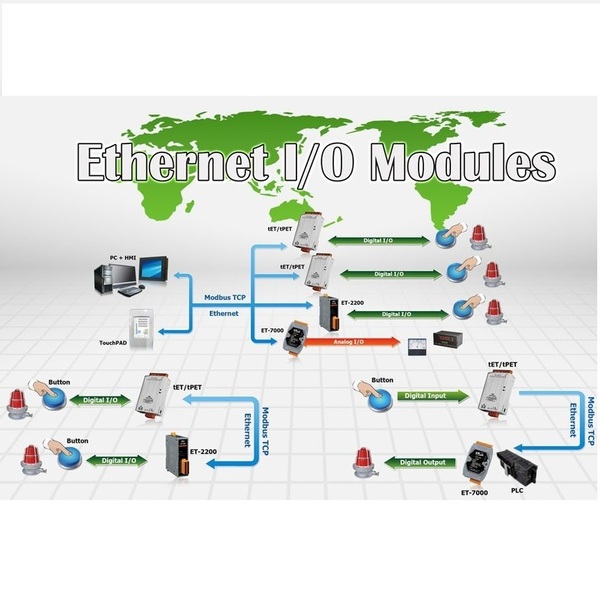

PETL/tET/tPET/ET-2200 시리즈 이더넷 I/O 모듈은 광 절연 디지털 입력, 전력 릴레이, PhotoMOS 릴레이 오픈 콜렉터 출력과 같은 다양한 I/O 유형을 지원합니다. 이 모듈은 이더넷을 통해 DI to DO 쌍 연결(pair-connection)을 생성하는데 사용할 수 있습니다. 구성이 완료되면 모듈은 자동으로 로컬 DI 상태를 읽고 백그라운드에서 Modbus TCP 프로토콜을 통해 원격 DO 채널에 쓸 수 있습니다.
푸시 모드(Push mode)는 DI 상태가 변경되면 로컬 DI 상태를 원격 장치 또는 컴퓨터로 즉시 자동으로 전송하는 새로운 방법입니다. 푸시 모드는 바쁜 폴링없이 네트워크 로드를 효과적으로 줄이고 전체 시스템의 성능을 향상시킵니다.
PETL/tET/tPET/ET-2200 시리즈는 네트워크를 통해 I/O 데이터를 전송하기 위해 폴링 및 푸시 모드를 모두 지원합니다.
tET/tPET 시리즈에서는 프로그래밍이 필요하지 않으며 웹 구성 인터페이스를 통해 푸시 모드를 쉽게 활성화 할 수 있습니다. 이 솔루션은 사용자가 쉽고 빠르게 시스템을 설정하고 시스템이 보다 효율적으로 작동하도록 합니다.



  Network Configuration

HCP는 동시에 둘 이상의 컴퓨터 또는 장치에 IP 주소를 할당하여 발생하는 주소 충돌과 같은 수동 IP 주소 구성으로 인한 구성 오류를 최소화합니다. PETL/tET/tPET/ET-2200 시리즈 모듈은 DHCP 클라이언트 기능을 지원하므로 PETL/tET/tPET/ET-2200이 DHCP 서버에서 필요한 TCP/IP 구성 정보를 쉽게 얻을 수 있습니다. 또한 모듈에는 eSearch 유틸리티 프로그램에서 UDP 검색으로 IP 주소 정보를 전송하는 UDP 응답기가 포함되어 있어 로컬 관리를 보다 효율적으로 만듭니다.



  Built-in Web Server

이더넷 I/O 모듈 시리즈는 네트워크 트래픽을 효율적으로 처리할 수 있는 강력한 32-bit MCU를 갖추고 있습니다. 또한 사용자가 DHCP/Static IP, 게이트웨이/마스크 및 시리얼 포트를 포함한 모듈의 설정을 수정할 수 있도록 직관적인 웹 관리 인터페이스를 제공하는 웹 서버가 내장되어 있습니다.



  Built-in Dual Watchdog

이 모듈은 CPU 워치독 (하드웨어 기능) 및 호스트 워치독 (소프트웨어 기능)의 듀얼 워치독을 제공합니다.
CPU 워치독은 내장 펌웨어가 비정상적으로 작동하면, CPU를 자동으로 재설정합니다.
호스트 워치독 일정 기간 시간(워치독 시간 초과) 동안 모듈과 호스트(PC 또는 PLC)와 모듈 사이에 통신이 없을 때, 사전 정의 된 안전 값으로 디지털 출력을 설정합니다.
듀얼 워치독은 열악한 환경에서도 모듈이 지속적으로 작동하도록 보장하는 중요한 기능입니다.



  PWM (Pulse Width Modulation)

PETL/tET/tPET/ET-2200 시리즈의 DO는 PWM (펄스 생성) 기능을 제공합니다. 각 디지털 출력 채널에 대해 서로 다른 주파수 및 듀티 사이클(duty cycle)을 설정할 수 있습니다. 또한 두 DO 채널은 독립적으로 또는 동시에 작동 할 수 있습니다. t(P)ET/PETL 시리즈 제품은 제어 시스템의 복잡성을 줄이고 타이밍 정확도를 향상시킵니다.



  Frequency Measurement

PETL/tET/tPET/ET-2200 시리즈 모듈은 주파수 측정 기능도 제공합니다. 특정 시간에 DI 카운트를 얻고 주파수를 계산합니다. 원격 호스트에 의한 폴링 대신, 우리 모듈은 주파수를 직접 계산하고 양단으로 인한 통신 지연을 줄이며 주파수 측정의 정확도를 높일 수 있습니다. 더 많은 응용 프로그램을 신청하기 위해이 모듈은 사용자가 응용 프로그램에서 가장 좋은 방법을 선택할 수 있도록 3개의 스캔 모드(scan mode)와 4개의 이동 평균 방법(moving average methods)을 제공합니다. 이 기능은 회전 및 속도 측정에 사용할 수 있습니다.



  Daisy-Chain Ethernet Cabling

ET-2000 시리즈에는 데이지 체인 토폴로지를 구현하기 위해 2-포트 이더넷 스위치가 내장되어 있습니다. 케이블 연결이 훨씬 쉽고 케이블 및 스위치의 총 비용이 크게 절감됩니다.



  LAN Bypass

LAN Bypass 기능은 이더넷 통신을 보장합니다. ET-2000 시리즈의 전원이 꺼지면 네트워크 트래픽을 계속하기 위해 자동으로 활성화됩니다.


  Low Power Consumption

PETL/tPET 시리즈 모듈은 NS-205PSE와 같은 PoE 스위치에서 전력을 수신하기 위해 표준 카테고리 5 이더넷 케이블을 사용하여 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet)를 제공합니다. 현장에 PoE 스위치가 없는 경우 모듈은 DC 어댑터의 전원 입력도 받아들입니다. PETL/tET/tPET/ET-2200 시리즈는 초 저전력 소비를 위해 설계되었으며, 특히 엄청난 양의 장치 서버가 설치된 경우 연료 및 전기 가격 상승으로 인한 숨겨진 비용을 줄입니다. 에너지 효율적인 장비를 선택하여 전력 소비량을 줄이는 것은 녹색 환경 유지에 긍정적인 영향을 미칠 수 있습니다.



  Convenience

모듈에는 쉽게 배선 할 수 있도록 분리 가능한 터미널 블록 커넥터가 장착되어 있습니다. 최대 공간 절약을 위해 tET/tPET 시리즈 놀랍도록 작은 폼 팩터로 제공되는 반면 PETL/ET-2200 시리즈는 손바닥 크기의 폼 팩터입니다. 따라서 기계에 직접 내장 된 경우에도 어디서나 쉽게 설치할 수 있습니다.


제품 라인 비교표

비교 품목 ET-2200 tPET PET-7000 ET-7200
사진
Ethernet 2-Port Switch, 10/100 M 10/100 M, PoE 2-Port Switch, 10/100 M
Modbus TCP/UDP Yes
Web HMI 쉽게 간소화 Yes
Multi-client Yes (12) Yes (10) Yes (12)
IP Filter Yes (white list)
Latched DI Yes
카운터 입력 32-bit, 3 kHz 32-bit, 500 Hz
I/O Pair-Connection Yes (Poll/Push Mode) Yes (Poll Mode)
PWM Yes (100 Hz max.) -
Frequency 측정 Yes (3 kHz max.) -
듀얼 워치독 Yes (CPU, host) Yes (Module, host)
Form Factor Slim Type Tiny Size Palm Size
DIN-Rail 공간 3.3 cm 5.2 cm 7.2 cm 7.6 cm
