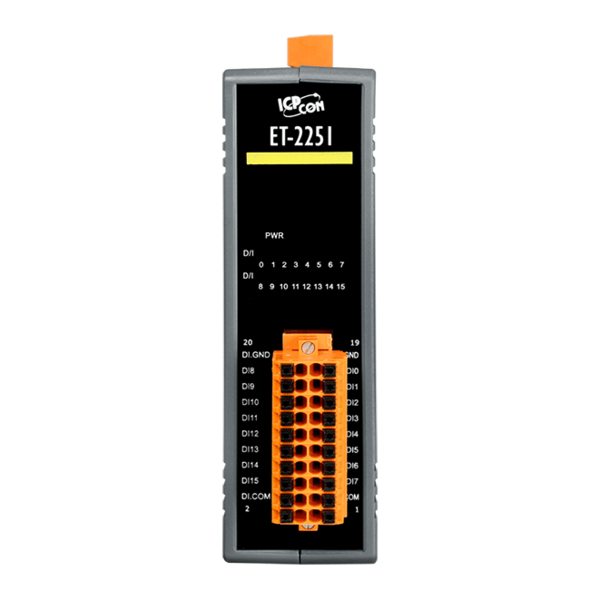

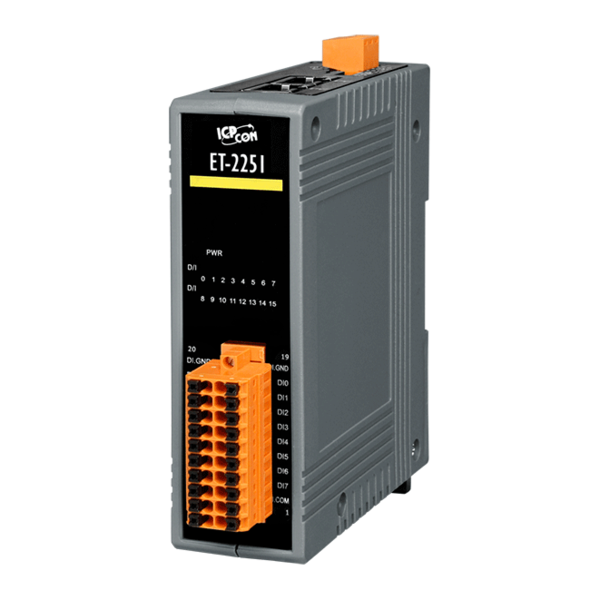

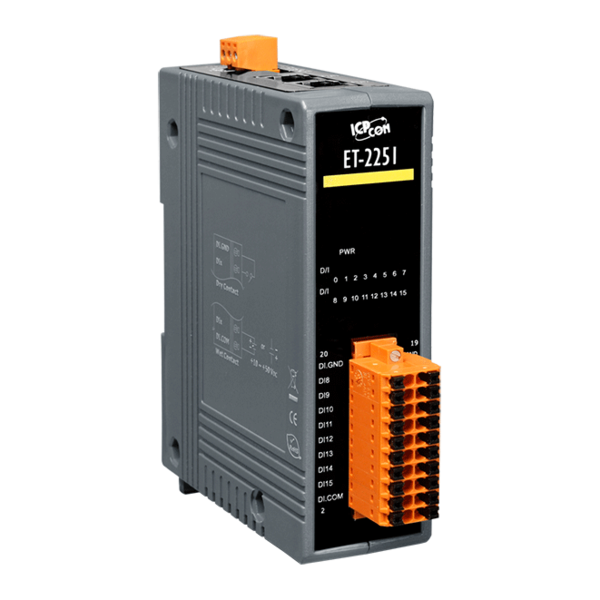

ET-2251
2-포트 Ethernet I/O 모듈 with 16-채널 디지털 입력 (Wet/Dry Contact)
다양한 디지털 I/O 기능을 제공하는 ET-2251 모듈은 IP 기반 이더넷 I/O 모니터링 및 제어 모듈입니다.
모듈은 Modbus TCP/UDP 프로토콜을 사용하여 10/100 M 이더넷 네트워크를 통해 원격으로 제어 할 수 있습니다.
Modbus는 업계에서 사실상의 표준 통신 프로토콜이 되었으며 현재 산업용 전자 장치를 연결하는 가장 일반적으로 사용 가능한 수단입니다. 따라서 ET-2251 모듈은 HMI, SCADA, PLC 및 기타 소프트웨어 시스템과 완벽하게 통합됩니다.
ET-2251은 16개의 Wet 접점 및 Dry 접점 디지털 입력 채널을 제공합니다.
2개의 이더넷 포트가 있는 ET-2251은 데이지 체인 연결을 허용하여 장치 위치의 유연성을 허용하고 설치를 용이하게 하며 인프라 비용을 낮춥니다.
8kV ESD 보호, 4kV EFT 보호, 3kV 서지 및 3000VDC I/O 절연이 제공되어 산업 환경에서 노이즈 보호 기능을 향상시킵니다. 각 입력 채널은 32-bit 카운터로 사용할 수 있습니다.
이 모듈은 이더넷을 통해 D to DO 쌍 연결을 생성하는데 사용할 수 있습니다. 구성 후 ET-2251 모듈은 로컬 DI 채널의 상태를 폴링 한 다음 Modbus/TCP 프로토콜을 사용하여 원격 DO 장치에 지속적으로 쓸 수 있습니다.
산업 상황에서 쉽고 견고한 배선을위한 탈착식 터미널 블록 커넥터가 장착되어 있으며, 효율적인 네트워크 트래 피킹을 처리하기위한 강력한 32-bit ARM MCU가 있습니다.
.
▪ 내장 웹 서버 (Built-in Web Server)
▪ Modbus TCP/UDP 프로토콜 지원
▪ 효율적인 네트워크 트래픽을 처리하는 강력한 32-bit MCU
▪ 2-포트 이더넷 스위치(LAN Bypass) : 데이지 체인 배선(Daisy-Chain Wiring)용
▪ 듀얼 워치 독
▪ I/O Pair Connection (Push and Polling)
▪ 이더넷을 통한 간편한 펌웨어 업데이트
▪ I/O 상태를 나타내는 LED 디스플레이
▪ 3000 VDC 채널 간 절연 (Channel-to-Channel Isolation)
▪ 16개의 Wet Contact & Dry Contact 디지털 입력 채널
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
모델명 | ET-2251 | |||
System 및 통신 | ||||
CPU | 32-bit ARM | |||

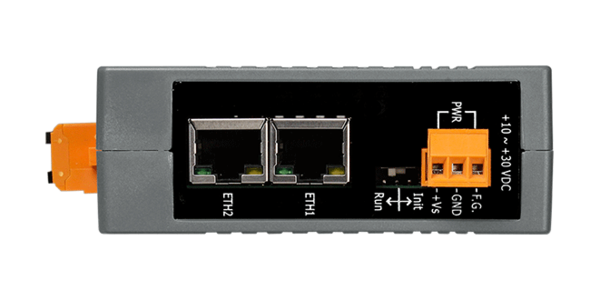

Ethernet Port | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | |||
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | Password and IP Filter | |||
I/O Pair Connection | Yes (Push, Polling) | |||
듀얼 워치독 | Yes, 모듈 & 통신 (구성 가능) | |||
LAN Bypass | Yes | |||
LED 표시기/디스플레이 | ||||
System Running | Yes | |||
Ethernet Link/Act | Yes | |||
DI/DO 상태 | Yes | |||
절연 (2-Way Isolation) | ||||
Ethernet | 1500 VDC | |||
I/O | 3000 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | ±8 kV Contact for Each Terminal | |||
±16 kV Air for Random Point | ||||
EFT (IEC 61000-4-4) | ±4 kV for Power Line | |||
Surge (IEC 61000-4-5) | ±3 kV for Power Line | |||
전원 | ||||
역극성 보호 | Yes | |||
터미널 블록에서 전원 공급 | +10 ~ +30 VDC | |||
소비 전력 | 최대 2.9 W | |||
기구 | ||||
치수 (L x W x H) | 127 mm x 33 mm x 99 mm | |||
설치 | DIN-Rail | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -30 to +80 °C | |||
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ET-2251 | ||

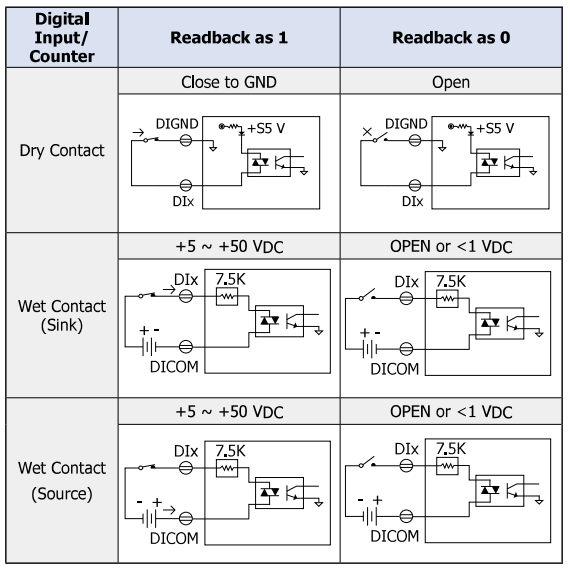

디지털 입력/카운터 | |||
채널 | 16 | ||
타입 | Wet Contact/Dry Contact | ||
Sink/Source (NPN/PNP) | SinkSink/Source | ||
On 전압 레벨 | +5 VDC ~ +50 VDC | ||
Off 전압 레벨 | 최대 +1 VDC | ||
입력 임피던스 | 7.5 kΩ | ||
카운터 | 최대 카운터 | 4,294,967,295 (32-bit) | |
최대 입력 주파수 | 3 kHz | ||
프로그래머블 디지털 필터 | 1 ~ 6500 ms (0.8 Hz ~ 500 Hz) | ||
과전압 보호 | +70 VDC |
ET-2251 CR | 2-포트 Ethernet I/O 모듈 with 16-채널 Wet Contact & Dry Contact 디지털 입력 (RoHS) |
