ET-2260

제품명
ET-2260
용도
전원 릴레이 출력(Form A), 디지털 입력 (Wet, Sink/Source)
특성
6-채널 파워 릴레이 출력 & 6-채널 디지털 입력 모듈, 2-포트 Ethernet Switch
제조사
ICPDAS(대만)

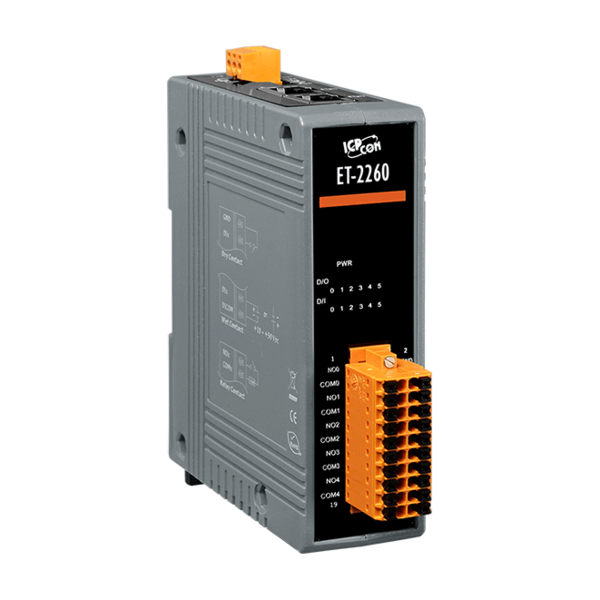

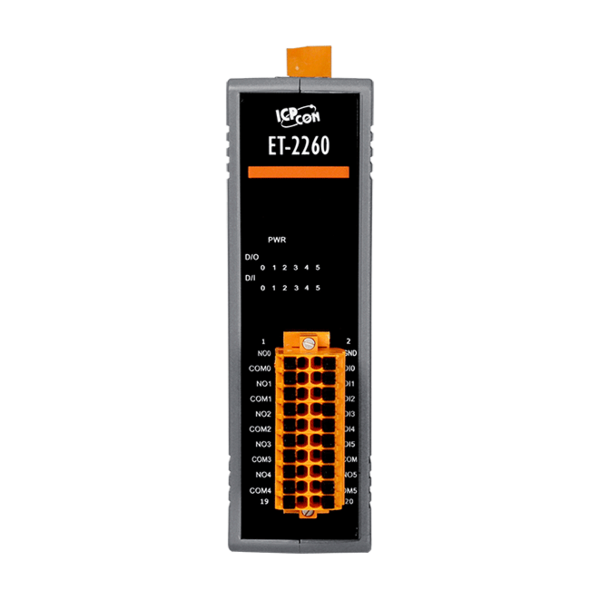

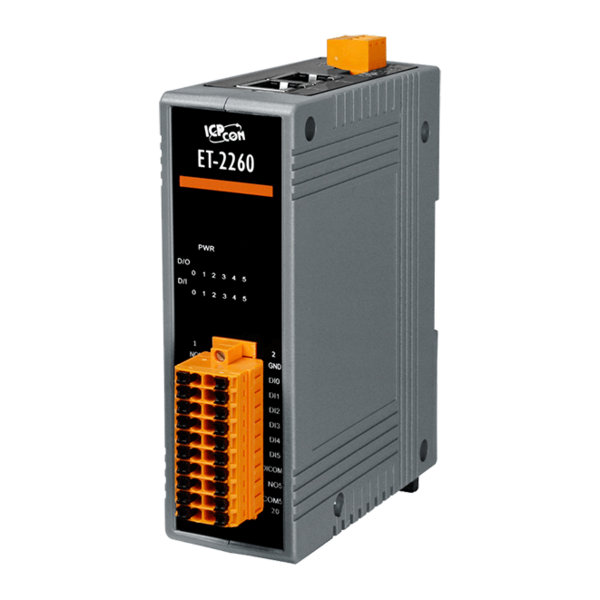

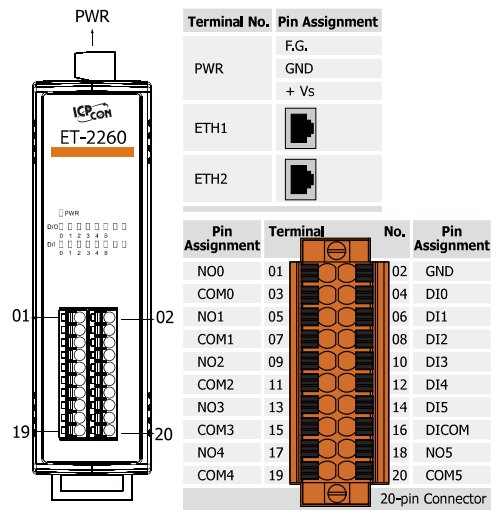

ET-2260
2-포트 Ethernet I/O 모듈 with 6-채널 디지털 입력 (Wet Contact, Sink/Source) & 6-채널 파워 릴레이 출력 (Form A)











다양한 디지털 I/O 기능을 제공하는 ET-2260 모듈은 IP 기반 이더넷 I/O 모니터링 및 제어 모듈입니다.
모듈은 Modbus TCP/UDP 프로토콜을 사용하여 10/100 M 이더넷 네트워크를 통해 원격으로 제어 할 수 있습니다.
Modbus는 업계에서 사실상의 표준 통신 프로토콜이 되었으며 현재 산업용 전자 장치를 연결하는 가장 일반적으로 사용 가능한 수단입니다. 따라서 ET-2260 모듈은 HMI, SCADA, PLC 및 기타 소프트웨어 시스템과 완벽하게 통합됩니다.
ET-22606개의 Wet 접점 디지털 입력 채널과 6개의 Form A 전기 기계 릴레이 출력을 제공합니다.
2개의 이더넷 포트가 있는 ET-2260은 데이지 체인 연결을 허용하여 장치 위치의 유연성을 허용하고 설치를 용이하게 하며 인프라 비용을 낮춥니다.
8kV ESD 보호, 4kV EFT 보호, 3kV 서지 및 3750VDC I/O 절연이 제공되어 산업 환경에서 노이즈 보호 기능을 향상시킵니다. 각 입력 채널은 32-bit 카운터로 사용할 수 있습니다.
디지털 출력에 대해 켜기 및 안전 값 구성 가능이 가능합니다.
이 모듈은 이더넷을 통해 D to DO 쌍 연결을 생성하는데 사용할 수 있습니다. 구성 후 ET-2260 모듈은 로컬 DI 채널의 상태를 폴링 한 다음 Modbus/TCP 프로토콜을 사용하여 원격 DO 장치에 지속적으로 쓸 수 있습니다.
산업 상황에서 쉽고 견고한 배선을위한 탈착식 터미널 블록 커넥터가 장착되어 있으며, 효율적인 네트워크 트래 피킹을 처리하기위한 강력한 32-bit ARM MCU가 있습니다.

.





▪  내장 웹 서버 (Built-in Web Server)
▪  Modbus TCP/UDP 프로토콜 지원
▪  효율적인 네트워크 트래픽을 처리하는 강력한 32-bit MCU
▪  2-포트 이더넷 스위치(LAN Bypass) : 데이지 체인 배선(Daisy-Chain Wiring)용
▪  듀얼 워치 독
▪  I/O Pair Connection (Push and Polling)
▪  이더넷을 통한 간편한 펌웨어 업데이트
▪  I/O 상태를 나타내는 LED 디스플레이
▪  넓은 작동 온도 범위 : -25 ~ + 75 °C
▪  Built-in I/O :
     DI/Counter : 6 채널
     Power Relay : 6 채널





모델명 ET-2260
 System 및 통신
 CPU 32-bit ARM

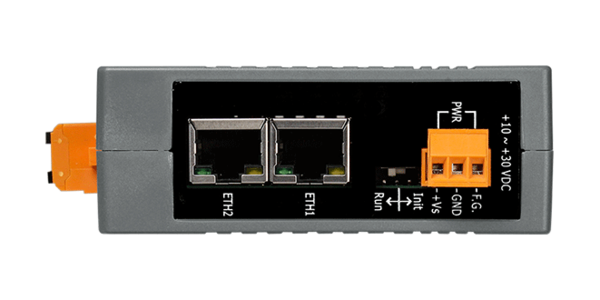

 Ethernet Port 2 x RJ-45, 10/100 Base-TX, Swtich Ports
 프로토콜 Modbus TCP, Modbus UDP
보안 Password and IP Filter
I/O Pair Connection Yes (Push, Polling)
듀얼 워치독 Yes, 모듈 & 통신 (구성 가능)
LAN Bypass Yes
LED 표시기/디스플레이
System Running Yes
Ethernet Link/Act Yes
DI/DO 상태 Yes
절연 (2-Way Isolation)
 Ethernet  1500 VDC
 I/O  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±8 kV Contact for Each Terminal
 ±16 kV Air for Random Point
EFT (IEC 61000-4-4) ±4 kV for Power Line
Surge (IEC 61000-4-5) ±3 kV for Power Line
전원
역극성 보호  Yes
터미널 블록에서 전원 공급  +10 ~ +30 VDC
소비 전력  최대 3.3 W
기구
치수 (L x W x H) 127 mm x 33 mm x 99 mm
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 ET-2260

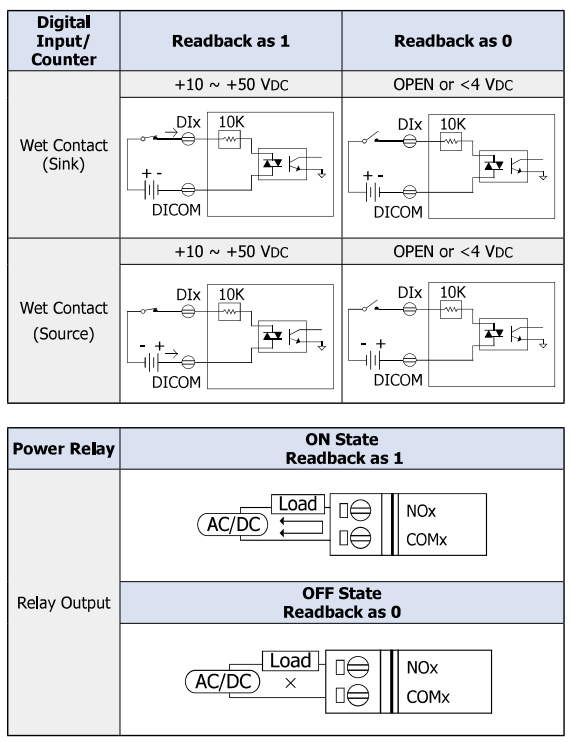

 디지털 입력/카운터
 채널 6
타입 Wet Contact
Sink/Souce (NPN/PNP) Sink/Source
On 전압 레벨 +5 VDC ~ +50 VDC
Off 전압 레벨 최대 +3.5 VDC
입력 임피던스 7.5 kΩ
카운터 최대 카운터 4,294,967,295 (32 bits)
최대 입력 주파수 3 kHz
프로그래머블 디지털 필터 1 ~ 6500 ma (0.08 Hz ~ 500 Hz)
과전압 보호 +70 VDC
릴레이 출력
 채널  6
 타입  Power Relay, Form A (SPST N.O)
 Contact Rating  5 A @ 250 VAC/24 VDC (Resistive Load)
 최소 접점 부하  10 mA @ 5 V
 작동 시간  최대 10 ms
 복구 시간  최대 5 ms
 기계적 내구성  2 × 107 ops.
 전기적 내구성  105 ops.
 파워-온 값(Power-on Value)  Yes, 구성 가능
 안전 값(Safe Value)  Yes, 구성 가능










Note :

유도 부하가 릴레이에 연결되면 부하에 저장된 에너지로 인해 릴레이가 작동 할 때 큰 역기전력이 발생할 수 있습니다. 이러한 플라이 백 전압은 릴레이 접점을 심각하게 손상시키고 릴레이 수명을 크게 단축시킬 수 있습니다.
DC 부하용 플라이 백 다이오드(flyback diode) 또는 AC 부하용 금속 산화물 배리스터(metal oxide varistor)를 설치하여 유도성 부하에서 이러한 플라이 백 전압을 제한하십시오.







 ET-2260 CR 2-포트 Ethernet I/O 모듈 with 6-채널 디지털 입력 (Wet, Sink/Source) & 6-채널 Form A 파워 릴레이 출력 (RoHS)
