ET-2261
2-포트 Ethernet I/O 모듈 with 10-채널 파워 릴레이 출력 (Form A)
다양한 디지털 I/O 기능을 제공하는 ET-2261/ET-2261-16 모듈은 IP 기반 이더넷 I/O 모니터링 및 제어 모듈입니다.
모듈은 Modbus TCP/UDP 프로토콜을 사용하여 10/100 M 이더넷 네트워크를 통해 원격으로 제어 할 수 있습니다.
Modbus는 업계에서 사실상의 표준 통신 프로토콜이 되었으며 현재 산업용 전자 장치를 연결하는 가장 일반적으로 사용 가능한 수단입니다. 따라서 ET-2261/ET-2261-16 모듈은 HMI, SCADA, PLC 및 기타 소프트웨어 시스템과 완벽하게 통합됩니다.

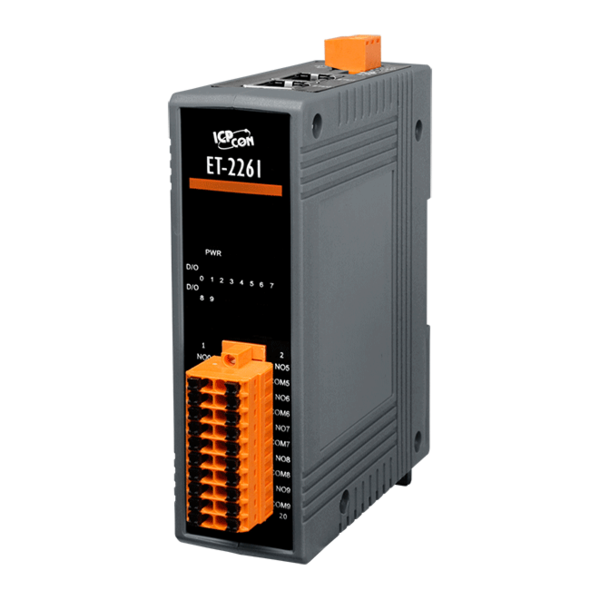

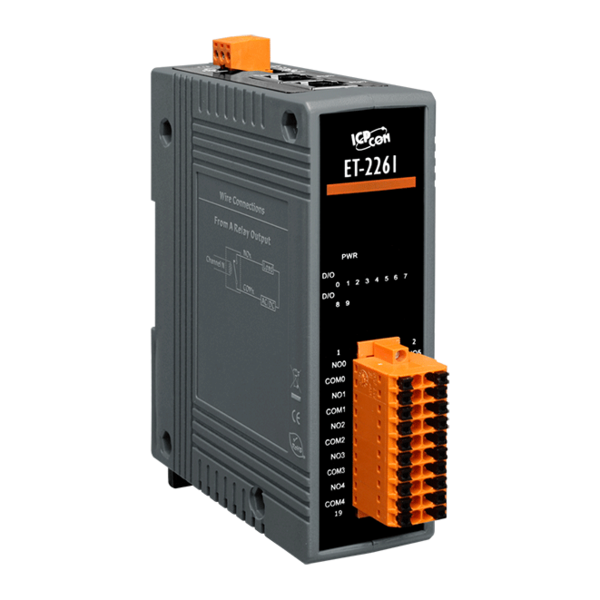

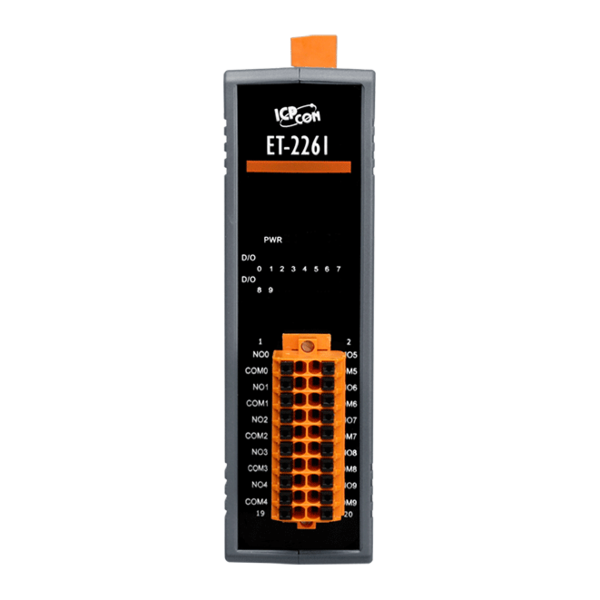

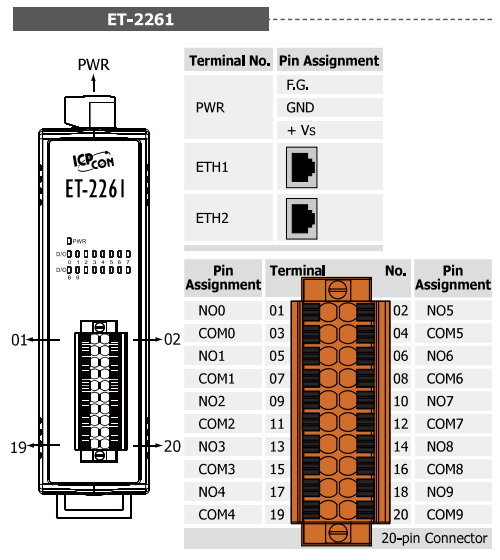

ET-2261은 10개의 Form A 전기 기계 릴레이 출력을 제공합니다.

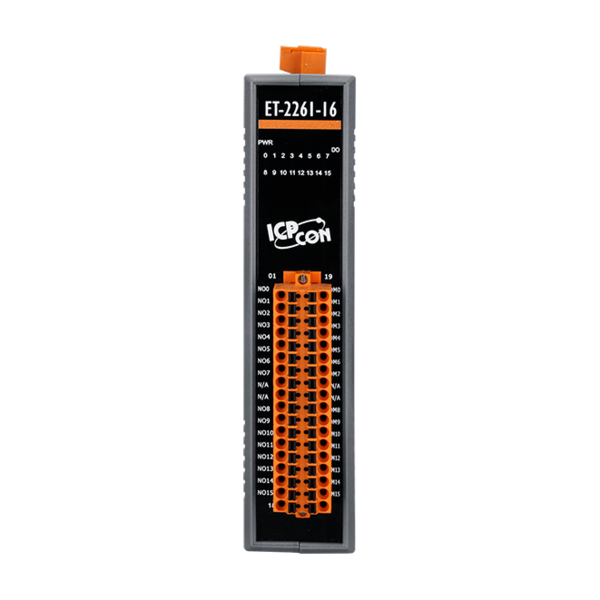

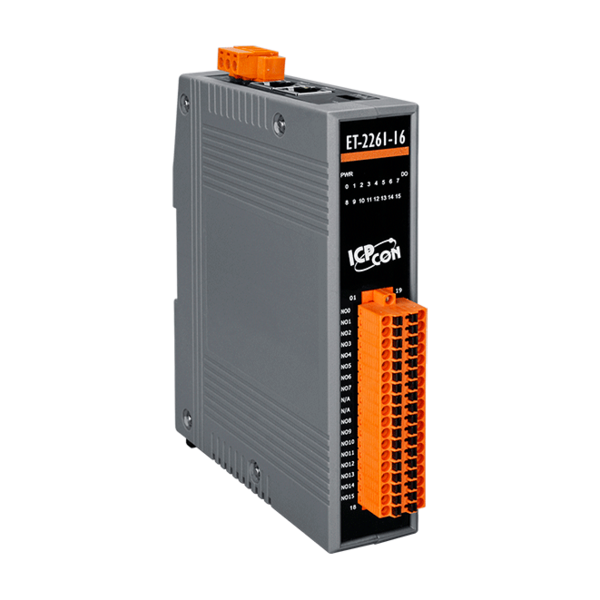

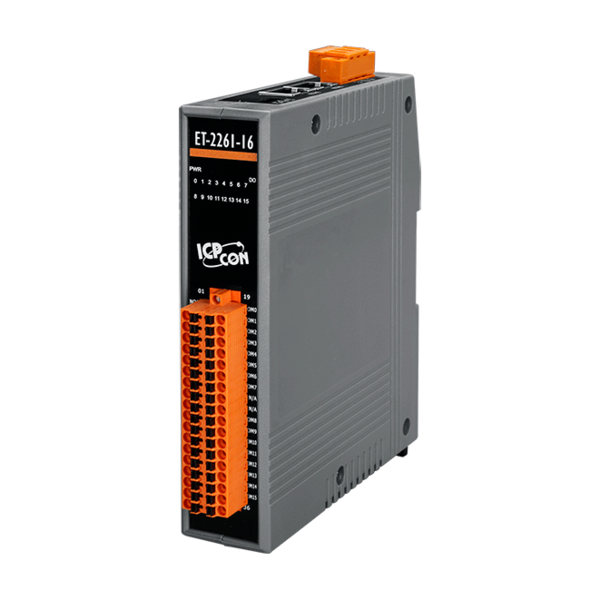

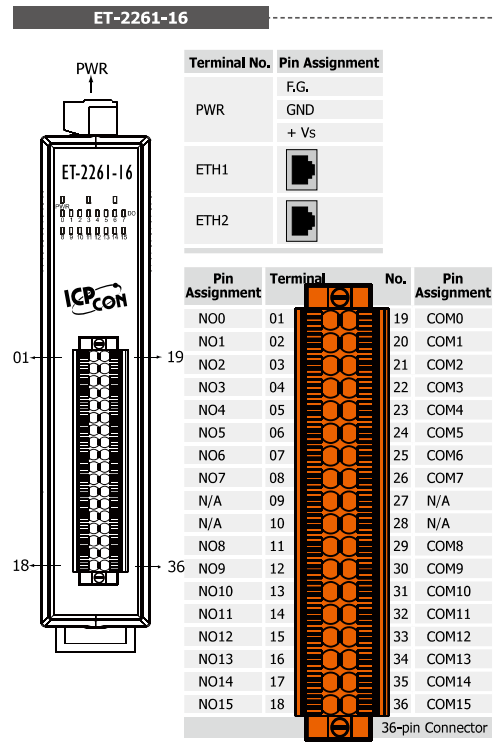

ET-2261-16은 16개의 Form A 전기 기계 릴레이 출력을 제공합니다.

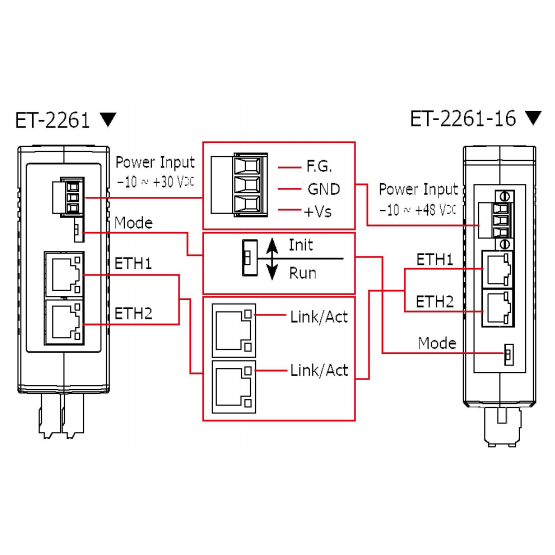

2개의 이더넷 포트가 있는 ET-2261/ET2261-16은 데이지 체인 연결을 허용하여 장치 위치의 유연성을 허용하고 설치를 용이하게 하며 인프라 비용을 낮춥니다.
8kV ESD 보호, 4kV EFT 보호, 3kV 서지 및 3750VDC I/O 절연이 제공되어 산업 환경에서 노이즈 보호 기능을 향상시킵니다.
이 모듈은 이더넷을 통해 DI to DO 쌍 연결을 생성하는데 사용할 수 있습니다. 구성 후 ET-2261/ET-2261-16 모듈은 로컬 DI 채널의 상태를 폴링 한 다음 Modbus/TCP 프로토콜을 사용하여 원격 DO 장치에 지속적으로 쓸 수 있습니다.
산업 상황에서 쉽고 견고한 배선을위한 탈착식 터미널 블록 커넥터가 장착되어 있으며, 효율적인 네트워크 트래 피킹을 처리하기위한 강력한 32-bit ARM MCU가 있습니다.
.
▪ 내장 웹 서버 (Built-in Web Server)
▪ Modbus TCP/UDP 프로토콜 지원
▪ 효율적인 네트워크 트래픽을 처리하는 강력한 32-bit MCU
▪ 2-포트 이더넷 스위치(LAN Bypass) : 데이지 체인 배선(Daisy-Chain Wiring)용
▪ 듀얼 워치 독
▪ I/O Pair Connection (Push and Polling)
▪ 이더넷을 통한 간편한 펌웨어 업데이트
▪ I/O 상태를 나타내는 LED 디스플레이
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ Built-in I/O Power Relay 출력 채널
□ ET-2261 : 10 채널
□ ET-2261-16 : 16 채널
모델명 | ET-2261 | ET-2261-16 | ||
System 및 통신 | ||||
CPU | 32-bit ARM | |||
Ethernet Port | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | |||
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | Password and IP Filter | |||
I/O Pair Connection | Yes (Push, Polling) | |||
듀얼 워치독 | Yes, 모듈 & 통신 (구성 가능) | |||
LAN Bypass | Yes | |||
LED 표시기/디스플레이 | ||||
System Running | Yes | |||
Ethernet Link/Act | Yes | |||
DI/DO 상태 | Yes | |||
절연 (2-Way Isolation) | ||||
Ethernet | 1500 VDC | |||
I/O | 3000 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | ±8 kV Contact for Each Terminal | |||
±16 kV Air for Random Point | ||||
EFT (IEC 61000-4-4) | ±4 kV for Power Line | |||
Surge (IEC 61000-4-5) | ±3 kV for Power Line | |||
전원 | ||||
역극성 보호 | Yes | |||
터미널 블록에서 전원 공급 | +10 ~ +30 VDC | +10 ~ +48VDC | ||
소비 전력 | 3.3 W (최대) | 24 V : 4.32 W (최대) 48 V : 4.71 W (최대) |
||
기구 | ||||
치수 (L x W x H) | 127 mm x 33 mm x 99 mm | 157 mm x 31 mm x 129 mm | ||
설치 | DIN-Rail | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -30 to +80 °C | |||
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ET-2261 | ET-2261-16 | |||
릴레이 출력 | |||||

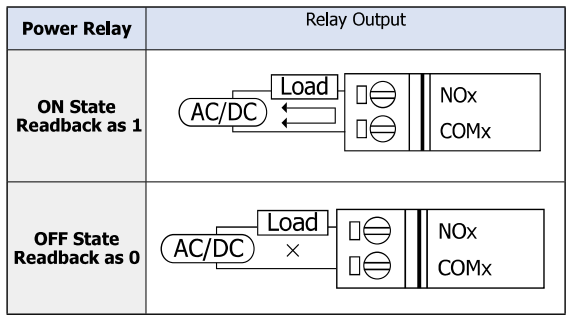

타입 | Power Relay, Form A (SPST N.O) | ||||
채널 | 10 | 16 | |||
Contact Rating | 5 A @ 250 VAC/24 VDC (Resistive Load) | ||||
최소 접점 부하 | 10 mA @ 5 V | ||||
작동 시간 | 최대 10 ms | ||||
복구 시간 | 최대 5 ms | ||||
기계적 내구성 | 2 × 107 ops. | ||||
전기적 내구성 | 105 ops. | ||||
파워-온 값(Power-on Value) | Yes, 구성 가능 | ||||
안전 값(Safe Value) | Yes, 구성 가능 |
Note :

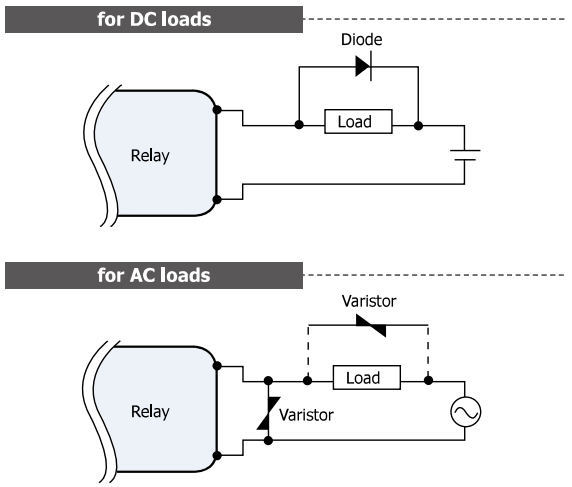

유도 부하가 릴레이에 연결되면 부하에 저장된 에너지로 인해 릴레이가 작동 할 때 큰 역기전력이 발생할 수 있습니다. 이러한 플라이 백 전압은 릴레이 접점을 심각하게 손상시키고 릴레이 수명을 크게 단축시킬 수 있습니다.
DC 부하용 플라이 백 다이오드(flyback diode) 또는 AC 부하용 금속 산화물 배리스터(metal oxide varistor)를 설치하여 유도성 부하에서 이러한 플라이 백 전압을 제한하십시오.
ET-2261 CR | 2-포트 Ethernet I/O 모듈 with 10-채널 Form A 파워 릴레이 출력 (RoHS) | |||
ET-2261-16 CR | 2-포트 Ethernet I/O 모듈 with 16-채널 Form A 파워 릴레이 출력 (RoHS) |
