PET-7H16M/PET-7H24M은 고속 데이터 수집 장치(high speed data acquisition modules)로써 네트워크를 통해 데이터를 전송하기 위한 POE Ethernet 통신 포트가 내장되어 있습니다.
PET-7H16M에는 8개의 고속 16-bit 단일 종단 아날로그 입력 채널(200kHz 샘플 및 유지)이 포함되고,
PET-7H24M에는 4개의 고속 24-bit 차동 아날로그 입력 채널(128kHz 샘플 및 유지)이 제공됩니다.

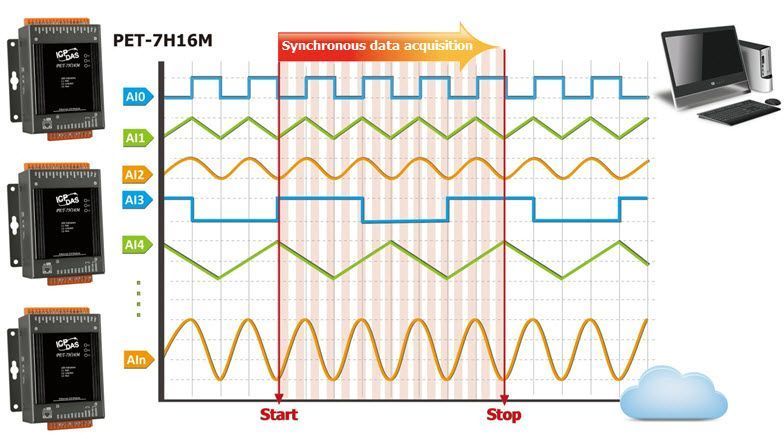

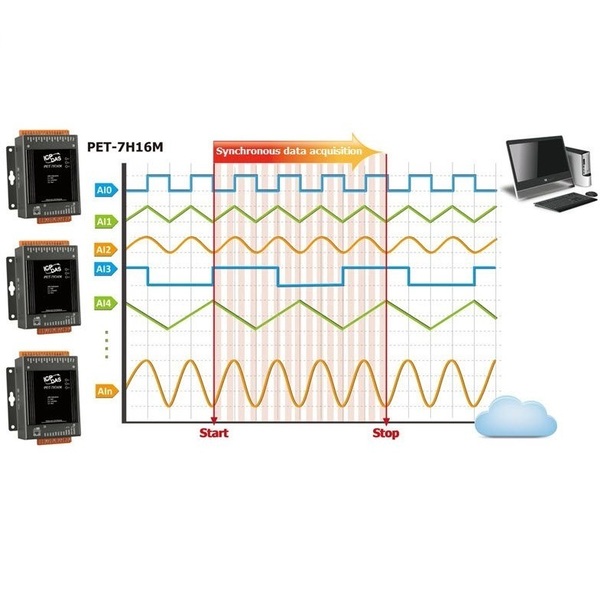

모든 고속 데이터 수집 모듈은 각 채널에서 동시에 A/D 신호 변환을 허용하고 모든 아날로그 입력 채널에서 프로그래밍 가능한 입력 범위를 제공합니다. 아날로그 입력 채널을 지원하는 것 외에도 모듈은 다양한 조합과 다양한 채널 수로 디지털 입력(Digital Input) / 디지털 출력(Digital Output) / 카운터(Counter) / 인코더(Encoder)를 제공합니다.

이 모듈은 모든 아날로그 입력 채널에서 프로그래밍 가능한 입력 범위를 제공하며, 디지털 출력은 단락 및 과부하 보호 기능이 있는 출력으로 설정 될 수 있습니다.
DI 카운터와 고속 카운터의 카운터 값은 ADC 샘플링 시간에 동기적으로 래치됩니다.
인코더 입력 채널은 Quadrant, Pulse/Direction 또는 CW/CCW 입력 모드로 구성 할 수 있습니다.
이 모듈은 4kV ESD 보호와 2500VDC 내부 모듈 절연을 제공합니다.

PET-7H16M / PET-7H24M은 A/D 변환을 위해 더 많은 종류의 트리거 모드(trigger mode)를 지원합니다 :
소프트웨어 A/D 트리거, 외부 클록 트리거, 외부 디지털 신호 이벤트 트리거 (사후 트리거/사전 트리거/지연 트리거) 및 아날로그 트리거

소프트웨어 트리거는 필요할 때마다 샘플을 수집 할 수 있으며, 연속 A/D 수집 또는 N개의 데이터 샘플 수집은 명령이 트리거 된 후 시작됩니다.
외부 클럭 트리거 모드(external clock trigger mode)에서 A/D 수집 속도와 수집 된 데이터 양은 외부 전기 신호에 의해 제어됩니다.
디지털 신호 이벤트 트리거 모드(digital signal event trigger mode)에서 A/D 수집 매개 변수는 명령을 통해 구성되며 외부 전기 신호에 의해 트리거 되는 동안 N 데이터 샘플의 A/D 수집이 시작됩니다.
아날로그 트리거 모드(analog trigger mode)는 아날로그 입력 값이 설정된 특정 전압 값보다 높거나 낮을 때 트리거되고 N 데이터의 A/D 수집을 시작합니다.
