PET-7H16M/PET-7H24M

제품명
PET-7H16M/PET-7H24M
용도
특징
특성
데이터 수집 장치 (고속, PoE 제공)
제조사
ICPDAS(대만)









  Data Transmission Mode

1. 연속 전송

A/D 수집을 시작한 후 데이터는 호스트 PC로 계속 전송됩니다.

PET-7H16M
총 동시 샘플링 채널 채널 당 최대 샘플링 속도
8 30 KHz
4 ~ 8 60 KHz
2 ~ 4 120 KHz
1 200 KHz
PET-7H24M
총 동시 샘플링 채널 채널당 최대 샘플링 속도
2 ~ 4 60 KHz
1 128 KHz

2. N 개의 데이터 샘플을 수집 한 후 데이터는 호스트 PC로 전송됩니다.

■  A/D 수집을 시작한 후 데이터는 PET-7H16M / PET-7H24M 모듈의 메모리에 임시로 저장되고, 수집 된 데이터를 호스트 PC로 전송하기 전에 호스트 PC에서 명령이 수신 될 때까지 기다립니다.
■  메모리 용량은 최대 3 천만 데이터 샘플, 저장 시간의 임시 저장이 가능합니다.
        (b1) 30 kHz의 샘플링 속도에서 125 초
        (b2) 200 kHz의 샘플링 속도에서 19.6 초



■  A/D Trigger Mode

■  소프트웨어 A/D 데이터 수집 모드
     A/D 획득 매개 변수는 호스트 PC의 명령을 통해 구성됩니다. 연속 A/D 획득 또는 N개의 데이터 샘플 획득은 명령이 트리거 된 후 시작됩니다.

■  외부 디지털 신호 이벤트 트리거 모드 (* PET-7H16M 만 해당)
     A/D 획득 매개 변수는 호스트 PC의 명령을 통해 구성한 다음 외부 전기 신호를 통해 트리거됩니다. N개의 데이터 샘플의 A/D 수집이 시작됩니다.

■  아날로그 입력 트리거 모드
     A/D 수집 매개 변수는 호스트 PC의 명령을 통해 구성됩니다. 아날로그 입력 값이 설정된 특정 전압 값보다 높거나 낮으면 N개의 데이터의 A/D 수집이 시작됩니다.

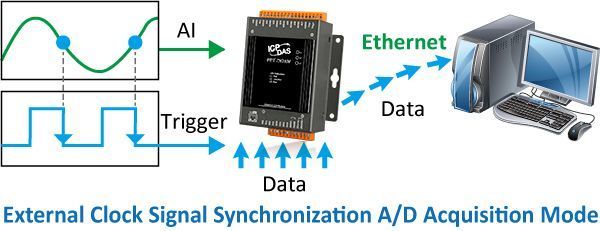

■  외부 클록 A/D 변환 데이터 수집 모드 (* PET-7H16M 만 해당)
     A/D 수집 속도와 수집 된 데이터의 양은 외부 전기 신호에 의해 제어됩니다. 각 출력 파형의 하강 에지는 AD 변환을 트리거합니다.





  External Digital Signal Event Trigger Mode(PET-7H16M)

A/D 획득은 외부 디지털 이벤트 트리거 모드에서 수행됩니다 (전기 신호 트리거는 하강 에지 트리거 임).
채널당 최대 샘플링 속도는 200kHz이며, N개의 데이터 샘플에 대한 A/D 수집이 수행됩니다. 획득 모드는 세 가지 유형으로 분류 할 수 있습니다.

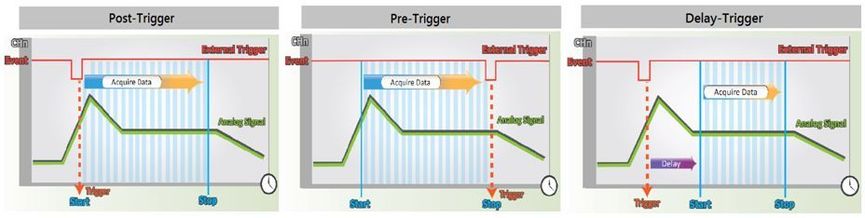

■  Pre-Trigger (N 데이터 샘플 수집)
     A/D 데이터는 지속적으로 수집되며 트리거 신호가 수신 될 때까지 PET-7H16M의 메모리에 임시로 저장됩니다. 트리거 신호가 수신되면 수집 된 N개의 데이터 샘플이 호스트 PC로 전송됩니다.

■  Post-Trigger (N 데이터 샘플 수집)
     이 모드에서는 트리거 신호가 수신되면 N개의 데이터 샘플의 A/D 수집이 시작됩니다.

■  Delay-Trigger (N 데이터 샘플 수집)
     트리거에서 프로그래밍 된 지연 기간이 경과하면 N개의 데이터 샘플의 A/D 수집이 시작됩니다.





  A/D Trigger Mode

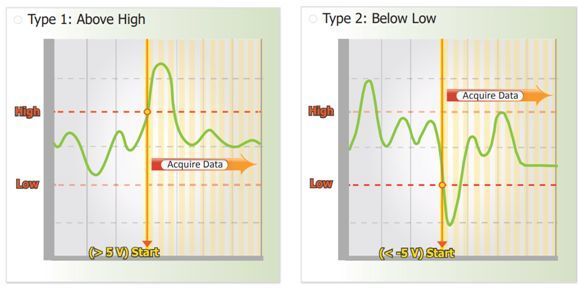

아날로그 입력 트리거는 지정된 아날로그 입력 채널의 전압 신호가 특정 전압 설정보다 높거나 낮을 때 트리거됩니다. 또한 사용자는 입력 신호의 트리거 전압 레벨 범위를 지정할 수도 있습니다. 신호가 하이 레벨 및 로우 레벨 영역을 벗어나거나 신호가 하이 레벨 및 로우 레벨 영역으로 들어가면 수집을 시작하도록 트리거됩니다.

■  Above High : 신호가 하이 레벨 이상에서 트리거 되어 N개의 데이터를 수집합니다.

■  Under Low : 신호가 Low 레벨 이하에서 트리거 되어 N개의 데이터를 수집합니다.

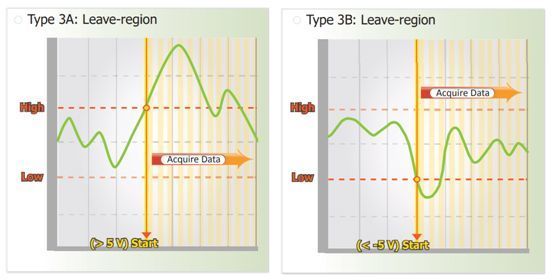

■  Leave-region : 신호가 하이 레벨 및 로우 레벨 영역을 벗어날 때 트리거 되어 N개의 데이터를 수집합니다.

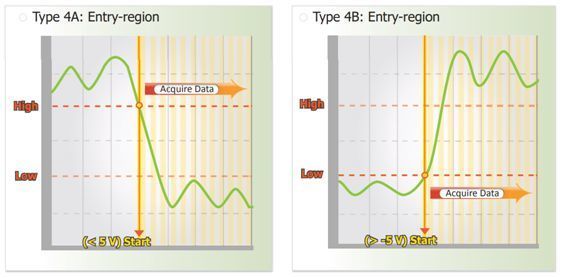

■  Entry-region : 신호가 High 및 Low 레벨 영역에 진입 할 때 트리거 되어 N개의 데이터를 수집합니다.

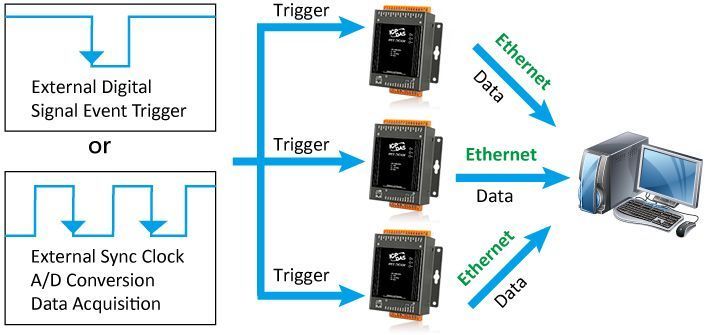

  A/D Sync Trigger Between Multiple Modules(PET-7H16M)

A/D 수집 매개 변수는 호스트 PC의 명령을 통해 구성되며, 외부 디지털 신호 이벤트, N 데이터 샘플의 A/D 수집 또는 외부 클록 신호의 동기화를 통한 A/D 수집에 의해 트리거됩니다.




  Synchronous Counter Input (PET-7H16M)

PET-7H16M에는 4채널 저속 카운터와 1채널 고속 카운터가 장착되어 있습니다. A/D 샘플링 시간과 동시에 카운터 입력을 읽도록 설정할 수 있습니다. 카운터 입력은 언제든지 소프트웨어에서 비동기식으로 읽을 수 있으며 카운터 입력은 설정된 샘플링 시간에 아날로그 입력과 동시에 읽습니다. trig+ / trig- 입력이 카운터 입력으로 설정된 경우, 고속 카운터 입력은 하드웨어 trig+ / trig- 입력과 동일한 채널입니다.  외부 디지털 신호 이벤트 트리거링 및 외부 클럭 A/D 변환 데이터 수집은 사용할 수 없습니다.

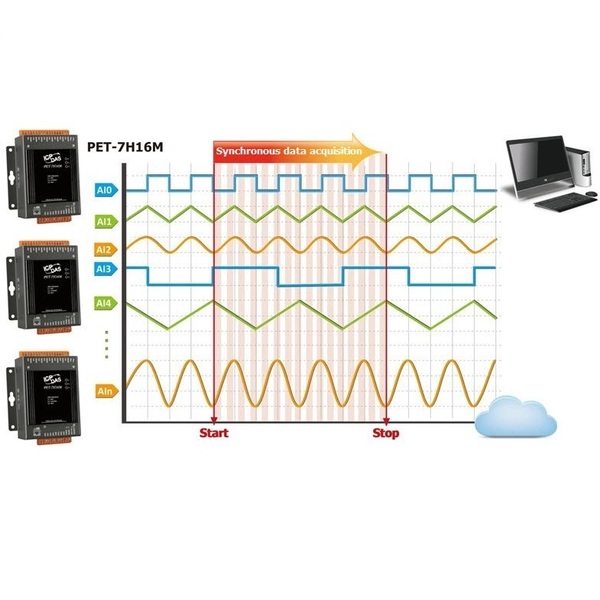

  Synchronous Input Data Acquisition with Flexible Data Frame (PET-7H16M)

이전 1 ~ 4의 특징은 모두 A/D 고속 수집, 데이터 전송 및 트리거 모드에 관한 것입니다. 아날로그 입력의 고속 수집 외에도 다른 디지털 입력/디지털 출력 리드 백 및 카운터 입력도 동시에 읽을 수 있으며 이러한 수집 데이터는 아날로그 입력 샘플링 데이터와 함께 호스트 PC로 전송 될 수도 있습니다. 동기식 입력 데이터 수집의 이더넷 데이터 프레임에 다양한 입력 유형을 유연하게 정의 할 수 있습니다. 동기식 입력 데이터 수집에서 샘플링 속도는 최대 2KHZ가 될 수 있습니다. 동기식 입력 데이터 수집의 전송 패킷은 사용자 정의 데이터 프레임과 함께 이더넷 프레임에 내장됩니다. 다음은 몇 가지 예입니다.


■   다음 사용자 정의 프레임은 8채널 AI 값과 1채널 고속 카운터 값으로 구성됩니다.


■   다음 사용자 정의 프레임은 인덱스 헤더, 8채널 AI 값 및 1채널 고속 카운터 값으로 구성됩니다.



■   다음 사용자 정의 프레임은 타임 스탬프 헤더, 8채널 AI 값, 4채널 DI 값, 2채널 저속 카운터 값 및 1채널 고속 카운터 값으로 구성됩니다.



  Software Support

■   지원되는 운영 체제
     □  Windows 7/8/10 및 Linux

■   소프트웨어 호환성
     □  Microsoft VC, C #, VB.NET SDK API 및 데모

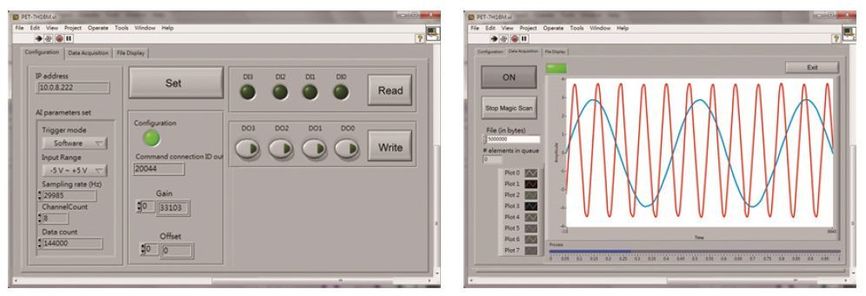

     □  NI LabVIEW 툴킷 및 데모
     □  Linux 용 C/C ++ 라이브러리 및 데모



  Data Logger File

측정 데이터는 SDK API 또는 다른 파일 유형의 유틸리티를 통해 데이터 로거 파일로 저장할 수 있습니다.
다른 파일 유형은 미가공 데이터 (.bin), 텍스트 파일 (.txt), 쉼표로 구분 된 값 파일 (.csv) 또는 National Instruments TDM 및 TDMS 파일입니다.

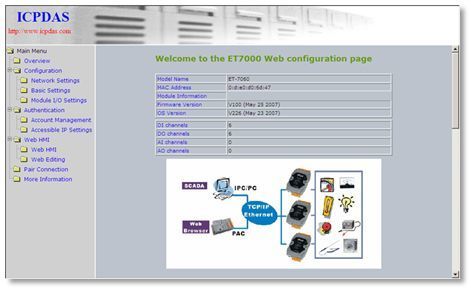

  Built-in Web Server

각 PET-7H16M / PET-7H24M 모듈에는 사용자가 일반 웹 브라우저를 사용하여 원격 위치에서 모듈을 쉽게 구성, 모니터링 및 제어 할 수있는 웹 서버가 내장되어 있습니다.



  Communication Security

PET-7H16M / PET-7H24M 웹 서버에 로그인 할 때 계정과 비밀번호가 필요합니다. 특정 IP 주소와의 연결을 허용하거나 거부하는 데 사용할 수있는 IP 주소 필터도 포함되어 있습니다.



  Modbus/TCP Protocol

이더넷 포트의 Modbus/TCP 슬레이브 기능을 사용하여 Modbus/TCP 드라이버로 구축 된 원격 HMI/SCADA 소프트웨어에 데이터를 제공 할 수 있습니다.



  Automatic MDI/MDI-X Crossover for Plug-and-Play

RJ-45 포트는 이더넷 장치에 대한 연결 유형을 자동으로 감지 할 수 있는 자동 MDI/MDI-x를 지원합니다. 특별한 straight 또는 crossover 케이블이 필요없습니다.



  Highly Reliable Under Harsh Enviroment

PET-7H16M / PET-7H24M은 쉘/케이스 내부의 작업 환경을 냉각하는데 도움이 되는 기둥 모양의 환기공(column-like ventilator)이 있는 금속 쉘/케이스(metal shell/case)에 들어 있습니다.

  작동 온도 : -25 ~ +75 °C
  보관 온도 : -30 ~ +80 °C
  습도 : 10 ~ 90 % RH (비 응축)



  PoE (Power over Ethernet)

PET-7H16M의 "P"는 PoE 기능을 의미합니다. 이 모듈에는 PoE (Power-over-Ethernet)가 통합되어 있어 단일 이더넷 케이블을 통해 전원과 데이터를 전송할 수 있으므로 데이터 케이블을 통해 수신하는 전원으로만 장치를 작동 할 수 있습니다. 이러한 혁신은 사무실 설계의 유연성을 높이고 시스템 설계의 효율성을 높이며 설정 및 구현 시간을 단축합니다. 이 모듈은 두 이더넷 쌍 (Category 5 이더넷 케이블)을 사용하는 진정한 IEEE 802.3af 준수 (분류, 클래스 1) PoE (Power over Ethernet)를 특징으로합니다. 모듈은 PoE 지원 네트워크 외에도 AC 어댑터 및 배터리와 같은 보조 전원에서 전원을 받을 수 있습니다. 이는 전체 시스템 전력 요구 사항이 PSE (전력 공급 장비) 부하 용량을 초과 할 때 바람직한 기능입니다. 또한 보조 전원 옵션을 사용하면 표준 이더넷 (비 PoE) 시스템에서 모듈을 사용할 수 있습니다.

PET-7H16M / PET-7H24M과 같은 PoE 장치를 사용하는 경우 ICP DAS사의 "PoE"스위치 ("NS-205PSE")를 전원으로 선택할 수 있습니다. NS-205PSE는 연결된 장치가 PoE 장치인지 여부에 관계없이 자동으로 감지합니다. 이 메커니즘은 NS-205PSE가 PoE 및 비 PoE 장치와 동시에 동시에 작동하도록합니다. PoE 장치의 전원 소스인 NS-205PSE는 +46 ~ +55 VDC 범위의 전원 입력이 필요합니다.
