제품 상세보기

MQ-7200M 시리즈

제품명
MQ-7200M 시리즈
용도
소개
특성
웹 기반 이더넷 I/O 모듈
제조사
ICPDAS(대만)







MQ-7200M 시리즈는 웹 서버가 내장 된 웹 기반 이더넷 I/O 모듈로 일반 웹 브라우저를 사용하여 모듈을 구성하고, 디지털 I/O 상태를 제어/모니터링 할 수 있습니다.

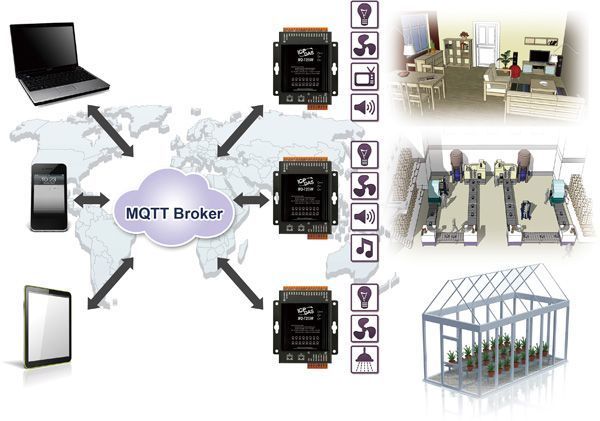

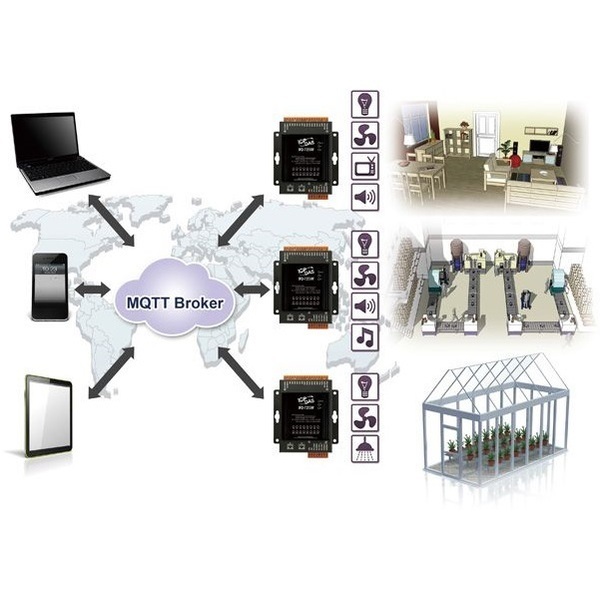

MQTT 프로토콜을 지원하므로 MQ-7200M 시리즈 모듈을 통해 센서를 IIoT (산업용 사물 인터넷) 시스템에 쉽게 연결할 수 있습니다. 사용자는 PC/NB 또는 모바일 장치에서 MQTT 클라이언트 도구를 사용하여 원격 센서를 간단하고 효과적으로 제어/모니터링 할 수 있습니다.







1. MQTT 프로토콜 지원
MQTT는 Message Queuing Telemetry Transport를 나타냅니다.
Machine-to-Machine(M2M) / 사물 인터넷(Internet of Things) 연결 프로토콜로써 매우 가벼운 게시/가입 메시징 전송에 사용할 수 있습니다.
작은 크기, 저전력 사용, 최소화 된 데이터 패킷 및 하나 또는 여러 수신기에 정보를 효율적으로 배포하기 때문에 모바일 애플리케이션에 유용합니다.



2. Built-in I/O
다양한 I/O 구성 요소가 단일 I/O 모듈에서 여러 채널과 혼합되어 가장 비용 효율적인 I/O 사용을 제공하고 I/O 작업의 성능을 향상시킵니다.

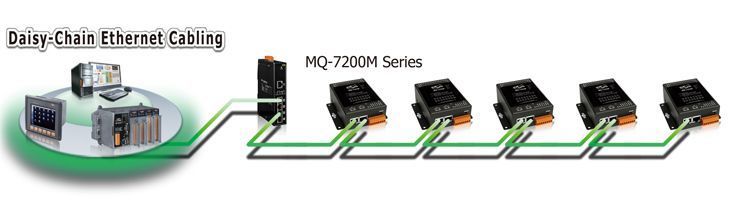

3. Daisy-Chain Ethernet Cabling
MQ-7200M 시리즈에는 데이지 체인 토폴로지를 구현하기 위해 내장형 2-포트 이더넷 스위치가 있습니다. 케이블 링이 훨씬 쉽고 케이블 및 스위치의 총 비용이 크게 절감됩니다.

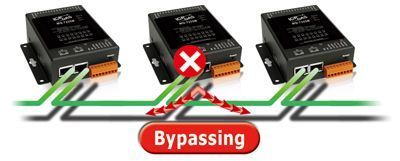

4. LAN Bypass
LAN Bypass 기능은 이더넷 통신을 보장합니다. MQ-7200M 중 하나가 전원을 잃으면 네트워크 트래픽을 계속하기 위해 자동으로 활성화됩니다.





5. 듀얼 워치독
듀얼 워치 독은 모듈 워치독(Module Watchdog)과 통신 워치독(Communication Watchdog)으로 구성됩니다. 디지털 출력의 동작은 듀얼 워치 독과도 관련이 있습니다.
Module Watchdog은 모듈의 작동을 모니터링하는 내장 하드웨어 회로이며 하드웨어 또는 소프트웨어에 장애가 발생하면 CPU를 재설정합니다. 그러면 디지털 출력의 Power-on 값이 로드됩니다.
Communication Watchdog은 MQTT 브로커와 MQ-7200M 간의 통신을 모니터링하는 소프트웨어 기능입니다. MQ-7200M이 MQTT 브로커에서 잠시 연결 해제되면 워치독은 연결된 장치의 예측할 수 없는 손상을 방지하기 위해 디지털 출력을 미리 정의 된 Safe Value로 강제합니다.

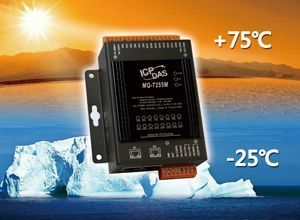

6. 열악한 환경에서 높은 신뢰성
넓은 작동 온도 범위 : -25 ~ + 75 °C
보관 온도 : -30 ~ + 80 °C
습도 : 10 ~ 90 % RH (비 응결)





7. 파워-온 값 & 안전 값
Power-on 값과 Safe Value는 시스템 안전성을 향상시키기 위해 설계되었습니다.
파워-온 값 (Power-on Value) : Power-on 값은 모듈의 전원이 켜지거나 모듈 워치독에 의해 재설정 될 때 디지털 출력에 로드됩니다.
안전 값 (Safe Value) : 통신 감시가 활성화되고 통신 감시 시간 초과가 발생하면 "안전 값"이 디지털 출력에 로드됩니다.





8. DIO 상태에 대한 LED 표시기
LED 표시기는 MQ-7200M의 디지털 I/O 상태를 나타내는데 사용됩니다.





9. 두 쌍의 전원 입력 핀
MQ-7200M에는 배선을 쉽게 하기 위해 전원 입력용 핀이 2쌍으로 4개 있습니다.
