MQ-7244M

제품명
MQ-7244M
용도
8-채널 DI(Wet), 8-채널 DO(Sink type)
특성
이더넷 I/O 모듈, MQTT 프로토콜 지원
제조사
ICPDAS(대만)

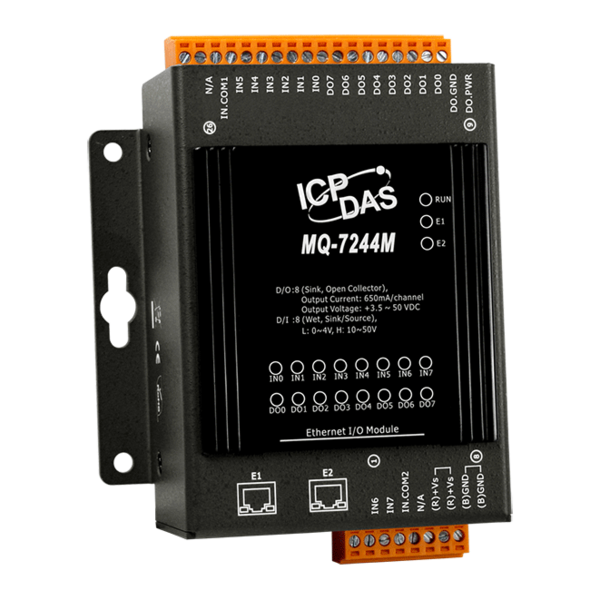

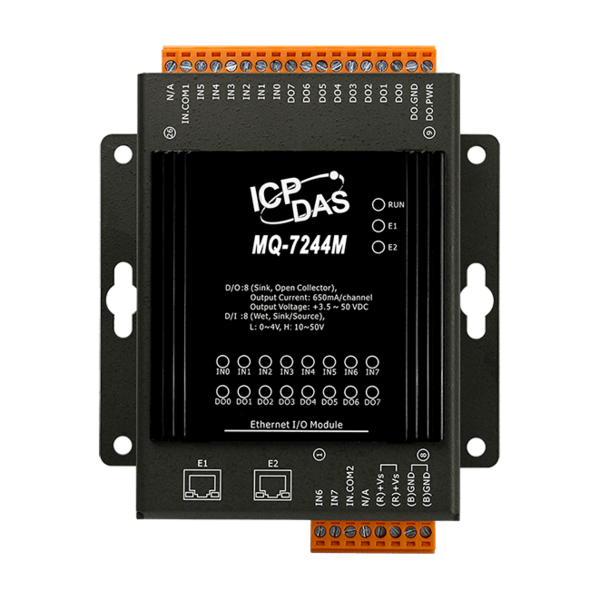

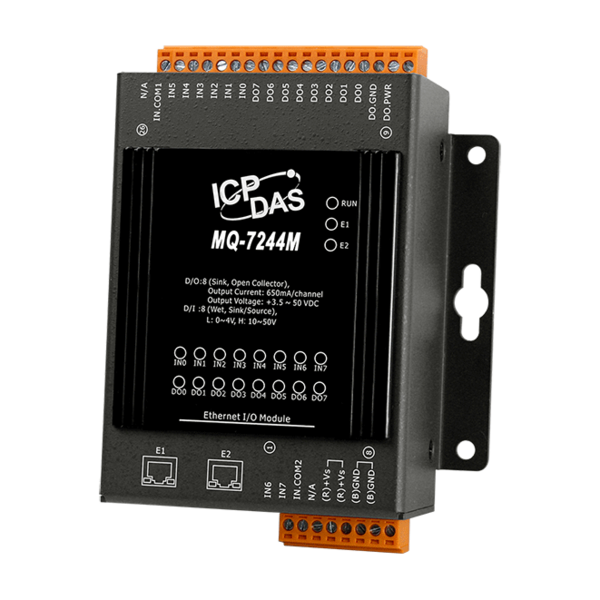

MQ-7244M
MQTT I/O 모듈 with 2-포트 Ethernet Switch with 8-채널 디지털 입력 (Wet, Sink/Source), 8- 채널 디지털 출력 (Open Collector, Sink type)









MQ-7244M8채널 DI 및 8채널 DO가 장착 된 이더넷 I/O 장치이며, MQTT 프로토콜은 산업용 사물 인터넷 (IIoT) 애플리케이션에서 다양한 디지털 센서와의 연결을 지원합니다.
모바일 장치 또는 컴퓨터의 일반 웹 브라우저를 통해 모듈을 구성하고, 네트워크 연결 상태 및 I/O 상태를 모니터링하고, 모듈의 디지털 출력 채널을 제어하기 위해 웹 기반 사용자 인터페이스가 제공됩니다.
MQ-7244M은 2500VDC의 과도 과전압 보호를 위한 광학 절연 기능을 갖추고 있지만 채널 간 절연은 제공하지 않습니다.
각 출력 채널은 구성 가능한 전원 켜기 값 및 안전 값과 함께 최대 650mA 부하를 구동 할 수 있습니다. 위험한 전압이 존재하는 애플리케이션에서 안전하게 사용할 수 있습니다.







▪   내장 웹 서버 (Built-in Web Server)
▪   웹 HMI
▪   MQTT 프로토콜 지원
▪   데이지 체인 토폴로지용 2-포트 이더넷 스위치
▪   듀얼 워치독
▪   넓은 작동 온도 범위 : -25 ~ + 75 °C
▪   Bulit-in I/O :
      □  DI : 8 채널
      □  DO : 8 채널





모델명 MQ-7244M
 System 및 통신
 Built-in Web Serve Yes
 Web HMI Yes
Ethernet Port 2 x RJ-45, 10/100 Base-TX, Swtich Ports
프로토콜 MQTT 3.1.1
듀얼 워치독 Yes, 모듈(0.8초) & 통신 (구성 가능)
PoE -
LED 표시기/디스플레이
System Running Yes
Ethernet Link/Act Yes
DI/DO 상태 Yes
절연 (2-Way Isolation)
 Ethernet  1500 VDC
 I/O  2500 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±4 kV Contact for Each Terminal
 ±8 kV Air for Random Point
EFT (IEC 61000-4-4) ±4 kV for Power Line
Surge (IEC 61000-4-5) -
전원
역극성 보호  Yes
터미널 블록에서 전원 공급  +12 ~ +48 VDC
소비 전력  3.3 W
기구
치수 (L x W x H) 120 mm x 97 mm x 42 mm
하우징 금속
설치 Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 MQ-7244M

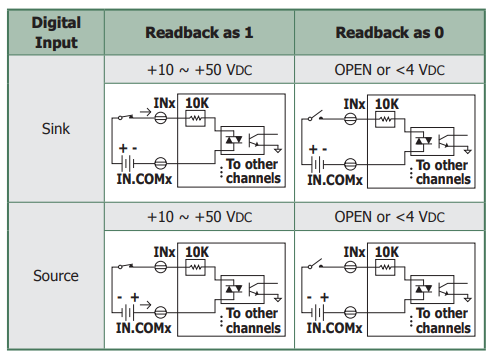

 디지털 입력
 채널 8
타입 Wet Contact
Sink/Souce (NPN/PNP) Sink/Source
On 전압 레벨 +10 VDC ~ +50 VDC
Off 전압 레벨 최대 +4 VDC
입력 임피던스 10 kΩ
과전압 보호 +70 VDC

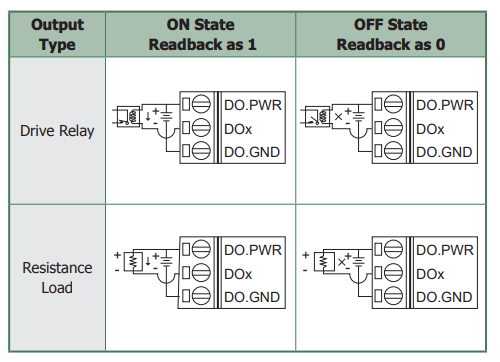

디지털 출력
 타입  8
 최대 부하 전류  Open collector (Sink)
 Sink/Source (NPN/PNP)  Sink
 부하 전압  +3.5 VDC ~ +50 VDC
 최대 부하 전류  25 ° C에서 650mA/채널, 직접 구동 전력 릴레이 모듈
 과전압 보호  60 VDC
 과부하 보호  1.4 A (단락 회로 보호)
 파워-온 값  Yes, 구성 가능
 안전 값  Yes, 구성 가능











 MQ-7244M CR MQTT I/O 모듈 with 2-포트 Ethernet Switch, with 8-채널 DI and 8-채널 DO (RoHS)
