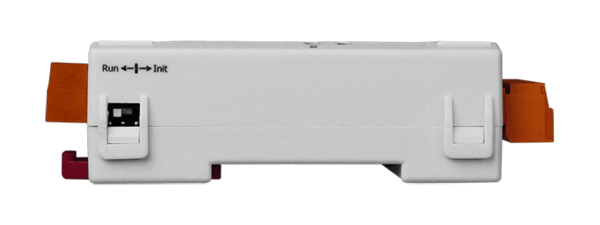

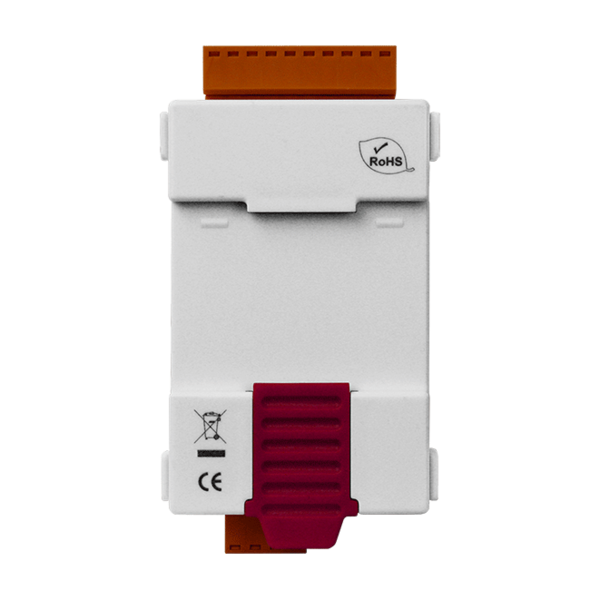

tET-A4 / tPET-A4
초소형 Ethernet I/O 모듈 with 4-채널 디지털 출력 (Source, PNP)
다양한 디지털 I/O 기능을 제공하는 tET/tPET 시리즈는 IP 기반 이더넷 I/O 모니터링 및 제어 모듈입니다. 모듈은 Modbus TCP 프로토콜을 사용하여 10/100 M 이더넷 네트워크를 통해 원격으로 제어 할 수 있습니다. Modbus는 업계에서 사실상의 표준 통신 프로토콜이 되었으며 현재 산업용 전자 장치를 연결하는 가장 일반적으로 사용 가능한 수단입니다. 따라서 tET/tPET 시리즈는 HMI, SCADA, PLC 및 기타 소프트웨어 시스템과 완벽하게 통합됩니다.
tET/tPET 시리즈의 기능은 ET-7000/PET-7000 시리즈와 거의 동일합니다. tET/tPET 시리즈 초소형 이더넷 I/O 모듈은 광 절연 디지털 입력, 릴레이 접점, photoMOS 릴레이 및 오픈 컬렉터 출력과 같은 다양한 I/O 유형을 지원합니다. 이 모듈은 이더넷을 통해 DI to DO pair-connect를 생성하는 데 사용할 수 있습니다. 구성이 완료되면 tET/tPET 시리즈 모듈은 로컬 DI 채널의 상태를 폴링 한 다음 Modbus/TCP 프로토콜을 사용하여 백그라운드에서 원격 DO 장치에 지속적으로 쓸 수 있습니다.
tET/tPET 시리즈는 CPU 워치 독 및 호스트 워치 독의 듀얼 워치 독을 제공합니다. CPU 워치 독은 내장 펌웨어가 비정상적으로 실행될 때 자동으로 재설정됩니다. 호스트 워치 독은 호스트 컨트롤러 (PC 또는 PLC)를 모니터링하고 호스트가 실패하면 모듈의 출력이 사전 정의 된 상태 (안전 값)로 이동할 수 있습니다.
공간을 최대한 절약하기 위해 tET/tPET 시리즈는 놀랍도록 작은 폼 팩터로 제공되어 어디서나 쉽게 설치할 수 있으며 심지어 기계에 직접 내장 할 수도 있습니다. 손쉬운 배선을 위해 2개의 탈착식 터미널 블록 커넥터가 장착되어 있으며 효율적인 네트워크 트래 피킹을 처리하는 강력한 32-bit ARM MCU가 있습니다. tPET 시리즈는 NS-205PSE와 같은 PoE 스위치에서 전력을 수신하기 위해 표준 카테고리 5 이더넷 케이블을 사용하여 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet)를 제공합니다. 현장에 PoE 스위치가 없는 경우 tPET 시리즈는 DC 어댑터의 전원 입력을 받습니다
.
▪ 비용 효율적인 이더넷 I/O 모듈 (Modbus TCP/UDP 슬레이브)
▪ 네트워크 트래픽을 효율적으로 처리하는 32-bit MCU 포함
▪ 10/100 Base-TX 이더넷, RJ-45 x1 (자동 협상, 자동 MDI/MDIX, LED 표시기)
▪ 중복 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC 입력
▪ TCP, UDP, HTTP, DHCP, BOOTP 및 TFTP 프로토콜 지원
▪ 장치 검색을 위한 UDP 응답 지원
▪ 이더넷을 통한 웹 구성 및 펌웨어 업데이트 지원
▪ 절연 디지털 입력 및 출력
▪ 래치 DI 및 32-bit 고속 카운터 기능 지원
▪ 이더넷을 통한 I/O 쌍 연결 지원
▪ 듀얼 워치 독 : 파워-온 값 및 안전 값
▪ DIN 레일 장착이 간편한 초소형 폼 팩터
▪ RoHS 준수, 할로겐 없음
▪ 저전력 소비 (약 1.7W )
모델명 | tET-A4 | tPET-A4 | ||
System | ||||
Built-in Web Server | Yes | |||
I/O Pair Connection | Yes, Polling 및 Push 모드 지원 | |||
통신 | ||||

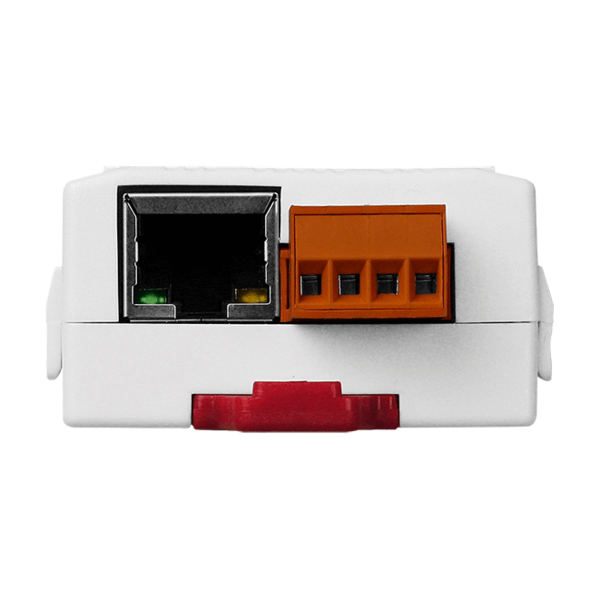

이터넷 포트 | 10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators) | |||
프로토콜 | Modbus TCP, Modbus UDP, HTTP, DHCP, BOOTP and TFTP | |||
보안 | IP filter (whitelist) 및 Password (web) | |||
듀얼 워치독 | Yes, 모듈(2초) 및 Host(프로그래머블) | |||
LED 표시기 | ||||
S1 | 시스템 실행 (빨강) | PoE (초록) | ||
E1 | Link/Act (초록), 10/100 M (노랑) | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | ±4 kV 접점 각 터미널용 | |||
EFT (IEC 61000-4-4) | ±2 kV 전원 및 신호용 | |||
전원 | ||||
터미널 블록에서 전원 공급 | Yes, +12 ~ 48 VDC (non-regulated) | |||
PoE에서 전원 공급 | - | Yes, IEEE 802.3af, Class 1 | ||
기구 | ||||
치수 (L x W x H) | 52 mm x 98 mm x 27 mm | |||
설치 | DIN-Rail | |||
환경 | ||||
작동 온도 | -25 to +75 °C | |||
보관 온도 | -30 to +80 °C | |||
습도 | 10 to 90 % RH, Non-condensing |
모델명 | tET-A4 | tPET-A4 | |
디지털 출력 | |||
채널 | 4 | ||
타입 | Open Emitter | ||
Sink/Source (NPN/PNP) | Source | ||
부하 전압 | +10 VDC ~ +40 VDC | ||
최대 부하 전류 | 650 mA/채널 | ||
PWM | 최대 100 Hz (High/Low duty cycle range = 5 ~ 65,535 ms) | ||
과전압 보호 | +48 VDC | ||
단락 회로 보호 | Yes | ||
절연(Isolation) | 3750 Vrms |

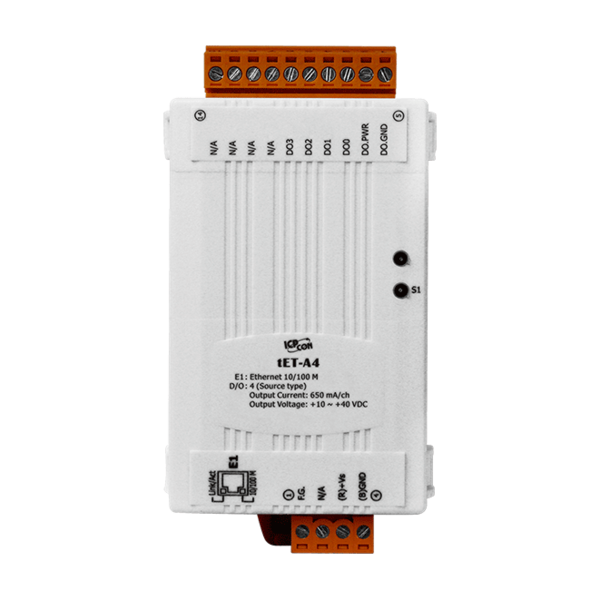

tET-A4 CR | 초소형 Ethernet 모듈 with 4-채널 DO (PNP, Source) (RoHS) | |||

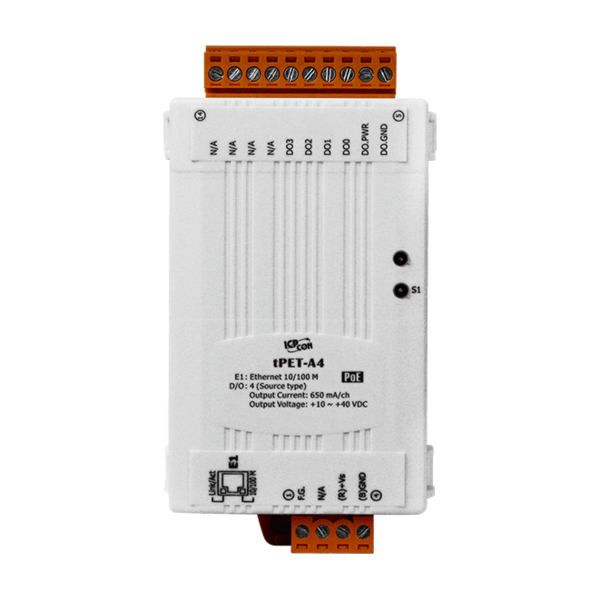

tPET-A4 CR | 초소형 PoE Ethernet 모듈 with 4-채널 DO (PNP, Source) (RoHS) |
